Boues dans le circuit de chauffage : symptômes, désembouage et séparateur de boue

En bref : les boues du chauffage sont surtout de la magnétite, un oxyde de fer noir produit par la corrosion de l'acier des radiateurs et des tuyaux. Elles se déposent partout où l'eau circule lentement : fond des radiateurs, boucles de plancher chauffant, échangeur de la chaudière ou de la pompe à chaleur, rotor de la pompe. Les signes : radiateur chaud en haut mais tiède en bas, eau brune ou noire à la purge, pompe bruyante, chaudière qui se met en sécurité. La réponse se fait en trois temps : nettoyer le circuit, poser un séparateur de boue magnétique sur le retour, puis remplir avec une eau conforme pour que la corrosion s'arrête.

D'où viennent les boues ?

Un circuit de chauffage est fermé : en théorie, la même eau tourne pendant des années. En pratique, de l'oxygène y entre régulièrement : à chaque appoint d'eau, par un vase d'expansion défaillant qui oblige à remettre de l'eau, par les purgeurs automatiques quand l'installation passe en dépression, ou à travers des tubes de plancher chauffant anciens, non étanches à l'oxygène. Cet oxygène attaque l'acier : il se forme de la magnétite (une poudre noire très fine) et de la rouille. S'y ajoutent le calcaire si l'installation a été remplie à l'eau du réseau, et les résidus de montage (copeaux, pâte, flux de soudure) sur une installation neuve.

Ces particules voyagent avec l'eau et se déposent là où le débit est faible. La magnétite, comme son nom l'indique, est en plus attirée par les aimants : elle s'agglutine sur le rotor des pompes à aimant permanent, c'est-à-dire toutes les pompes de circulation modernes à haut rendement, et finit par les bloquer.

Les signes qui ne trompent pas

Le premier cas est le plus parlant. Posez la main : un radiateur emboué est chaud sur les deux tiers supérieurs et froid dans le bas, même une fois purgé. Un radiateur qui contient de l'air, c'est exactement l'inverse : voir Purger un radiateur : quand et comment le faire.

Étape 1 : regarder l'eau

Un verre transparent suffit pour un premier diagnostic. Installation froide, tirez un peu d'eau par le robinet de vidange de la chaudière ou par la vis de purge d'un radiateur :

• Claire, légèrement jaune : l'eau est saine.
• Trouble, brune : corrosion en cours, un nettoyage s'impose.
• Noire, avec un dépôt au fond du verre : installation fortement embouée. Approchez un aimant de la paroi du verre : si le dépôt le suit, c'est de la magnétite.

Pour aller plus loin, mesurez le pH et la conductivité, avec un conductimètre ou un instrument 3 en 1 pour eau de chauffage. En Suisse, la directive SICC BT 102-01 demande une eau de chauffage déminéralisée, de conductivité inférieure à 100 µS/cm, avec un pH entre 8,2 et 10 (8,5 au plus si l'installation contient de l'aluminium). Une conductivité élevée ou un pH trop bas signalent une eau qui corrode. Pour un bilan complet, le kit d'analyse en laboratoire Fernox System Health Check analyse un échantillon et renvoie un rapport. Si l'installation a déjà été traitée avec un inhibiteur, les bandelettes Fernox Express Inhibitor vérifient qu'il est encore correctement dosé.

Étape 2 : nettoyer le circuit

Poser un séparateur de boue sur un circuit déjà chargé sans le nettoyer, c'est remplir son collecteur en quelques jours et laisser en place les dépôts collés au fond des radiateurs. On commence donc par le désembouage, à deux niveaux selon l'état de l'installation.

Nettoyage chimique en circulation

C'est la méthode accessible dans une maison individuelle. On introduit le nettoyant dans le circuit (par un radiateur, par le robinet de remplissage ou avec un adaptateur sur le séparateur), on laisse tourner le chauffage à température normale, de quelques heures à quelques semaines selon le produit et l'encrassement, puis on vidange, on rince à l'eau claire jusqu'à ce qu'elle ressorte propre, et on remplit. Nettoyants adaptés : Fernox Cleaner F3 pour un entretien courant, Fernox Power Cleaner F8 pour une installation très encrassée, BCG-R 13 ou BCG-HR en bidon pour les plus grands volumes. Si le problème est le calcaire plutôt que la boue, le détartrant Fernox DS-40 fait le travail, mais il est acide : le circuit doit ensuite être neutralisé avec le Fernox Neutralizer.

Précautions : respectez le dosage et la durée indiqués par le fabricant, vérifiez la compatibilité du produit avec l'aluminium si l'installation contient des radiateurs ou un échangeur en alu, et rincez toujours jusqu'à eau claire : un nettoyant oublié dans le circuit continue d'attaquer les métaux.

Rinçage à la pompe

Pour une installation très embouée, ou un plancher chauffant dont des boucles sont obstruées, le nettoyage chimique seul ne suffit plus. On branche une pompe de rinçage qui fait circuler eau et nettoyant à fort débit, radiateur par radiateur ou boucle par boucle depuis le collecteur, en inversant régulièrement le sens pour décoller les dépôts. C'est un travail de chauffagiste équipé d'une pompe de rinçage Fernox Powerflow, qui prend en général une demi-journée pour une maison.

Étape 3 : poser un séparateur de boue

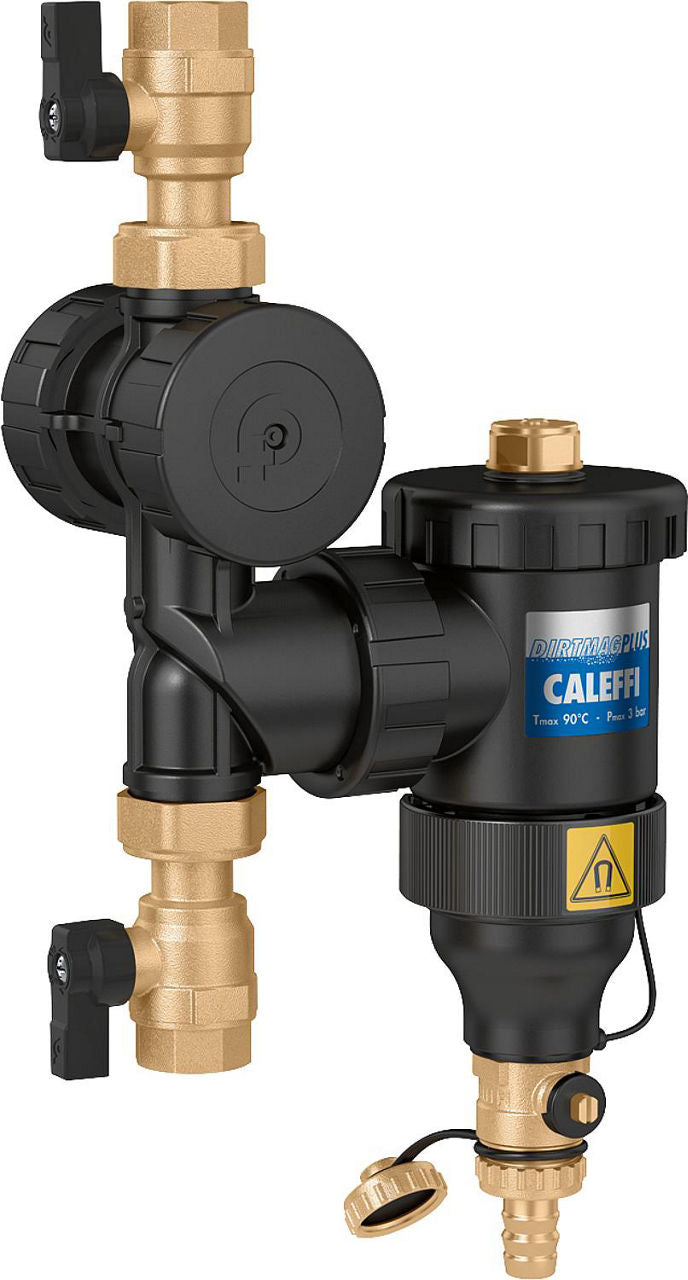

Un circuit nettoyé se réencrasse si rien ne retient les particules. Le séparateur de boue, ou désemboueur, se monte sur le retour, juste avant la chaudière ou la pompe à chaleur : il protège ainsi l'échangeur et la pompe, les deux organes les plus coûteux. Il combine deux principes : une chambre élargie qui ralentit l'eau et laisse les particules lourdes tomber dans un collecteur en partie basse, et un aimant puissant qui capte la magnétite, trop fine pour sédimenter. Un robinet en bas permet d'évacuer ce qui a été retenu en quelques secondes, chauffage en marche.

Comment le choisir

• Le diamètre : celui du tuyau de retour. DN 20 (3/4") pour une petite installation murale, DN 25 (1") pour la plupart des maisons individuelles, DN 32 (1 1/4") et au-delà pour un immeuble ou une pompe à chaleur de forte puissance. Un séparateur trop petit crée une perte de charge et freine toute l'installation.
• Magnétique, dès que l'installation contient de l'acier, donc presque toujours. Un aimant amovible de l'extérieur se nettoie sans ouvrir le circuit.
• Avec vannes d'arrêt, pour sortir le tamis ou l'aimant sans vidanger. Les modèles vendus sans en demandent une de chaque côté.
• Raccord orientable : certains modèles tournent pour se monter sur un tuyau horizontal ou vertical, utile dans une chaufferie serrée.
• Combiné air et boue : si l'installation n'a pas de dégazeur, un appareil qui fait les deux règle en même temps les purges à répétition et les boues.
• Coque isolante : limite les pertes de chaleur et la condensation. Beaucoup de modèles sont livrés sans, elle s'ajoute.

Quelques modèles selon la situation

• Maison individuelle, retour DN 25 : CALEFFI DirtmagPlus avec robinet à boisseau sphérique, Fernox TF1, Spirotech SpiroTrap MB3, Evenes Magnus ou Dirtstop XL avec vannes d'arrêt.
• Chaudière murale, peu de place : Dirstop Mini DN 20, Evenes Mini DN 20, Giacomini R145 XS, ou les DirtmagSlim conçus pour se loger directement sous une chaudière Vaillant, Junkers ou Brötje.
• Air et boues en un seul appareil : CALEFFI DiscalDirtmag, SpiroCombi MB3, dégazeur et désemboueur combiné Evenes, IMI Zeparo ZUKM, ou l'ensemble Spirotech SpiroVent RV2 + SpiroTrap MB3 qui réunit les deux appareils séparés.
• Pompe à chaleur, gros débits : Easyflow DN 40, Easyflow DN 50, désemboueur magnétique XF avec bypass ou SpiroTrap à brides.
• Budget serré : séparateur de magnétite XS type 5459 ou désemboueur Evenes, à compléter par deux vannes d'arrêt.

Entretien

Les premières semaines après la pose, vidangez le collecteur toutes les deux à quatre semaines : il se remplit vite. Ensuite, deux fois par saison de chauffe suffisent, plus un nettoyage de l'aimant et du tamis à l'arrêt estival. Ce qui en sort est un bon indicateur : si l'eau de vidange est encore noire après plusieurs mois, la corrosion continue et c'est l'eau qu'il faut traiter.

Étape 4 : empêcher les boues de revenir

Un séparateur retient les particules, il n'arrête pas la corrosion qui les produit. Pour cela, il faut agir sur l'eau et sur l'oxygène.

• Remplir et faire les appoints avec de l'eau déminéralisée, comme le demande la directive SICC BT 102-01 : cartouche à usage unique Purotap pour un appoint, station Purotap micro DS ou combinaison de remplissage Purotap micro Multiflex pour un remplissage complet. Le pas-à-pas est dans notre guide Remettre de l'eau dans son chauffage.
• Supprimer les entrées d'oxygène : vase d'expansion à la bonne pression de gonflage (voir Comment choisir son vase d'expansion), tuyau de remplissage débranché après usage, purgeurs automatiques fermés une fois l'installation purgée, et aucune fuite tolérée : un circuit qui demande des appoints réguliers perd de l'eau quelque part.
• Inhibiteur de corrosion : un produit comme le Fernox Protector F1 ou le BCG-K32 forme une couche protectrice sur les métaux. Il est surtout utile sur une installation remplie à l'eau du réseau ou qui mélange acier, cuivre et aluminium. Vérifiez d'abord ce que prescrit le fabricant de la chaudière ou de la pompe à chaleur : avec une eau déminéralisée selon SICC, certains n'en veulent pas. Contrôlez le dosage une fois par an avec les bandelettes de test.
• Un contrôle d'eau par an : pH et conductivité, en début de saison. Une dérive se corrige par un appoint déminéralisé ou un traitement, bien avant que les radiateurs ne refroidissent.

Questions fréquentes

Mon radiateur reste froid en bas alors que je l'ai purgé. Pourquoi ?

La purge évacue l'air, qui se loge en haut. Un bas de radiateur froid, c'est un dépôt de boues qui empêche l'eau de circuler dans la partie basse. La purge n'y change rien : il faut nettoyer le radiateur (le déposer et le rincer au jet, ou nettoyer tout le circuit) et poser un séparateur pour que ça ne revienne pas.

Où monter le séparateur de boue : sur l'aller ou sur le retour ?

Sur le retour, juste avant la chaudière ou la pompe à chaleur : l'eau y arrive chargée de tout ce qu'elle a ramassé dans l'installation, et l'appareil protège l'échangeur et la pompe. Le séparateur d'air, lui, se monte sur l'aller, au point le plus chaud, là où l'air se libère.

Un séparateur suffit-il, sans nettoyage préalable ?

Sur une installation neuve ou peu chargée, oui. Sur une installation qui donne déjà de l'eau noire, non : le collecteur sera plein en quelques jours, et les dépôts collés au fond des radiateurs ne bougeront pas sans nettoyage.

Faut-il un séparateur avec une pompe à chaleur ?

Plus encore qu'avec une chaudière. L'échangeur à plaques d'une pompe à chaleur a des canaux très fins qui se bouchent vite, et la plupart des fabricants exigent un séparateur magnétique sur le retour pour accorder la garantie. Prenez un modèle au diamètre du retour, sans réduction : une pompe à chaleur a besoin d'un débit élevé.

À quelle fréquence vidanger le séparateur ?

Souvent les premières semaines après la pose, puis deux fois par saison. Ouvrez le robinet du bas quelques secondes, chauffage en marche, jusqu'à ce que l'eau sorte claire.

L'eau déminéralisée ne corrode-t-elle pas davantage ?

Non, c'est l'inverse. Sans sels dissous, l'eau conduit mal l'électricité et la corrosion électrochimique ralentit fortement. C'est la raison pour laquelle la directive suisse la prescrit. Ce qui corrode, c'est l'oxygène : d'où l'importance d'un circuit étanche et d'un vase d'expansion en bon état.
