Description

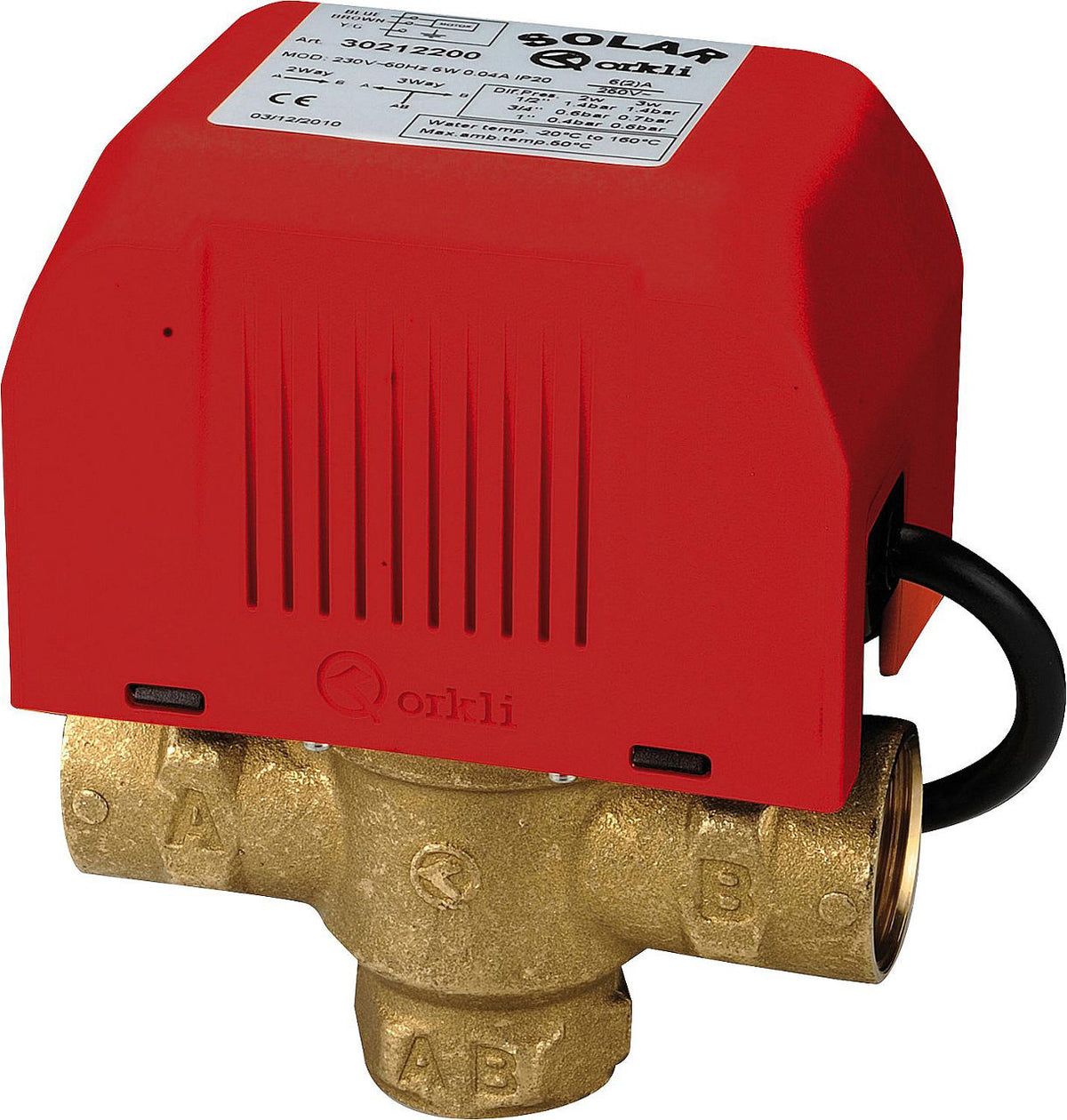

Avec interrupteur fin de course Pour une utilisation dans les circuits fermés de chauffage et solaires. Fonction "ouvert/fermé" pour l'arrêt ou la commutation. Fermé sans courant (2 voies), ouvert sans courant AB-B (3 voies). Ils peuvent être actionnés manuellement pour le remplissage, le rinçage, la purge ou la vidange de l'installation, grâce à un levier intégré.
- Pression de service max. : 10 Bar
- Pression différentielle max :
- DN 15 (1/2") = 1,4 bar
- DN 20 (3/4") = 0,7 Bar
- DN 25 (1") = 0,6 Bar
- Températures de service : -20 à + 160°C
- Tension de service : 230 V/AC
- Puissance absorbée : 6 W
- Temps d'ouverture/fermeture env. : <12 sec./6 sec.
- Fluide : eau avec jusqu'à 50% de glycol
- Matériau corps de vanne : laiton
- Matériau padel : EPDM
- Longueur du câble : 0,6 m
Position de montage admissible
Moteur en haut ou sur le côté L'interupteur fin de course entre en action lorsque la vanne de zone est sous tension. Tout dispositif peut ainsi être commandé par cet interupteur. (par ex. Mise en marche d'un circulateur).
Données techniques
| Marque |
orkli |
| Puissance absorbée [W] |
5 |
| Version |
trois voies |
| Protection de surface |
non traité |
| Signal de commande |
Deux points |
| Température ambiante [°C] |
5 à 50 |
| Fréquence |
50 Hz |
| Niveau de pression |
PN 10 |
| Température max. de fluide (fonctionnement continu) [°C] |
160 |
| Température min. du fluide (fonctionnement continu) [°C] |
-20 |
| Temps de course [s] |
12 |
| Matériau du boîtier |
laiton |
Variantes disponibles
- DN 15 (1/2") · Kvs 4 — réf. 97 009 18
- DN 20 (3/4") · Kvs 6,4 — réf. 97 009 19
- DN 25 (1") · Kvs 6,4 — réf. 97 009 20
Fiches techniques
