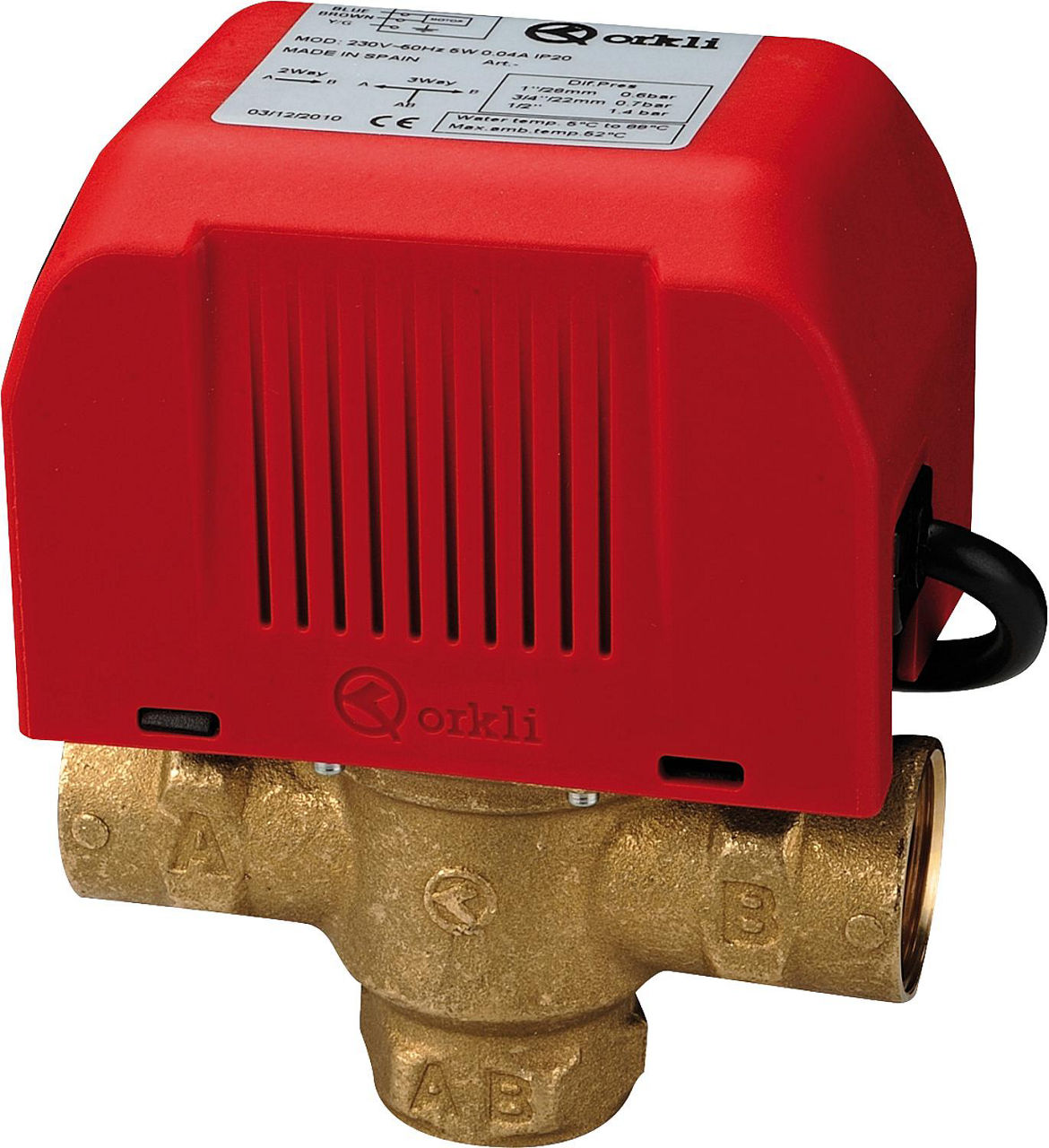

Vanne de zone 3 voies motorisée solaire ORKLI, femelle, 230 V AC
Vanne de zone 3 voies motorisée solaire ORKLI, femelle, 230 V AC

Vanne de zone 3 voies motorisée solaire ORKLI, femelle, 230 V AC

CHF 78.05 - CHF 80.40
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

Sans interrupteur fin de course Pour une utilisation dans les circuits fermés de chauffage et solaires. Fonction "ouvert/fermé" pour l'arrêt ou la commutation. Fermé sans courant (2 voies), ouvert sans courant AB-B (3 voies). Ils peuvent être actionnés manuellement pour le remplissage, le rinçage, la purge ou la vidange de l'installation, grâce à un levier intégré.

  • Pression de service max. : 10 Bar
  • Pression différentielle max :
  • DN 15 (1/2") = 1,4 bar
  • DN 20 (3/4") = 0,7 Bar
  • DN 25 (1") = 0,6 Bar
  • Températures de service : -20 à + 160°C
  • Tension de service : 230 V/AC
  • Puissance absorbée : 6 W
  • Temps d'ouverture/fermeture env. : <12 sec./6 sec.
  • Fluide : eau avec jusqu'à 50% de glycol
  • Matériau corps de vanne : laiton
  • Matériau padel : EPDM
  • Longueur du câble : 0,6 m

Position de montage admissible

Moteur en haut ou sur le côté

Données techniques

Marque orkli
Puissance absorbée [W] 5
Version trois voies
Protection de surface non traité
Signal de commande Deux points
Température ambiante [°C] 5 à 50
Fréquence 50 Hz
Niveau de pression PN 10
Température max. de fluide (fonctionnement continu) [°C] 160
Température min. du fluide (fonctionnement continu) [°C] -20
Temps de course [s] 12
Matériau du boîtier laiton
Variantes disponibles
  • DN 15 (1/2") · Kvs 4 — réf. 97 009 12
  • DN 20 (3/4") · Kvs 6,4 — réf. 97 009 13
  • DN 25 (1") · Kvs 6,4 — réf. 97 009 14
Fiches techniques
Vanne de zone 3 voies motorisée solaire ORKLI, femelle, 230 V AC
Vanne de zone 3 voies motorisée solaire ORKLI, femelle, 230 V AC
CHF 78.05 - CHF 80.40
DN 15 (1/2") · Kvs 4 97 009 12
CHF 80.05 /chaque
DN 20 (3/4") · Kvs 6,4 97 009 13
CHF 80.40 /chaque
DN 25 (1") · Kvs 6,4 97 009 14
CHF 78.05 /chaque
