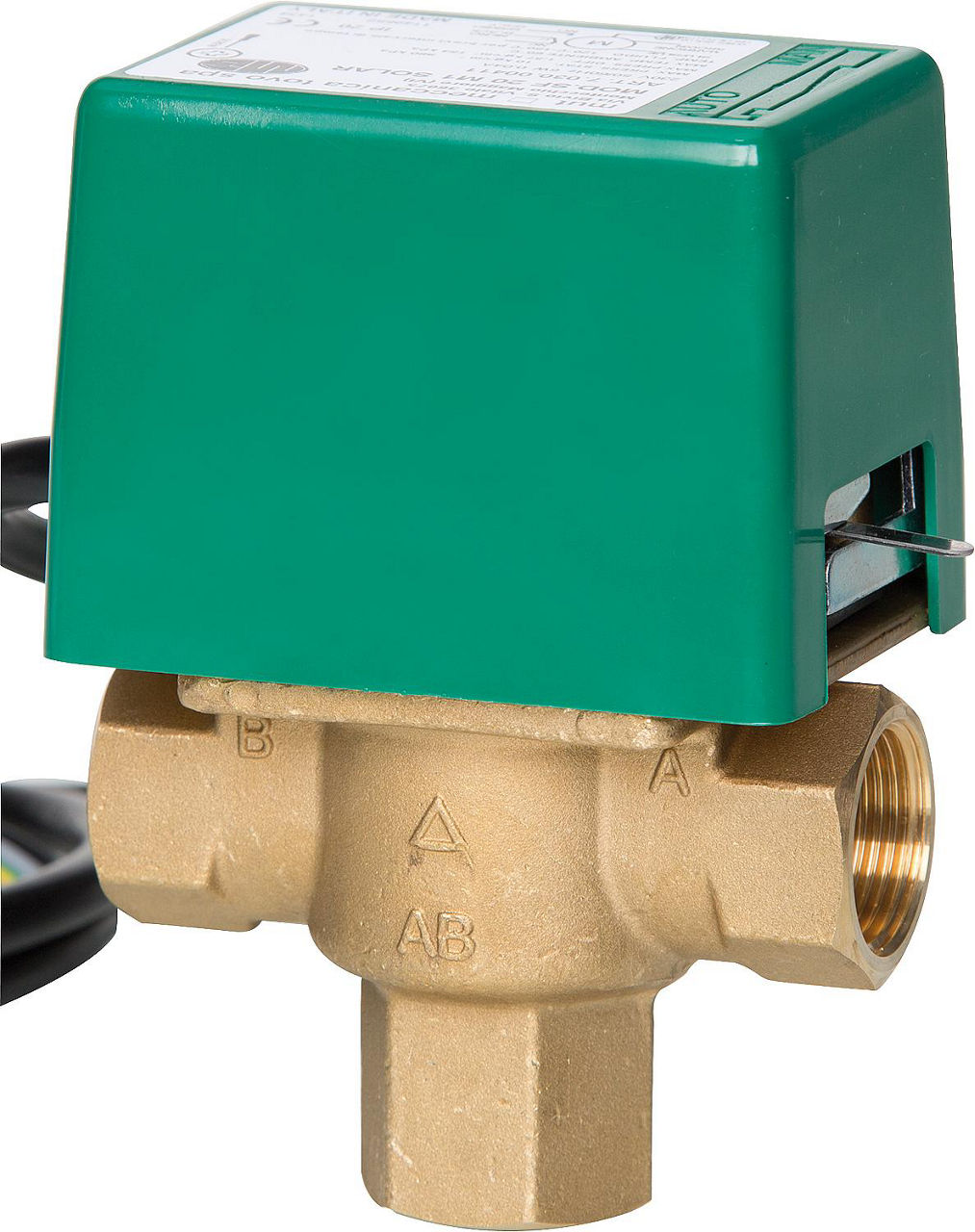

Vanne de zone 3 voies motorisée solaire MUT SF à ressort de rappel, femelle, avec interrupteur de fin de course
Vanne de zone 3 voies motorisée solaire MUT SF à ressort de rappel, femelle, avec interrupteur de fin de course

Vanne de zone 3 voies motorisée solaire MUT SF à ressort de rappel, femelle, avec interrupteur de fin de course

CHF 104.20 - CHF 110.40
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

Les vannes de zone sont installées dans les circuits fermés des installations de chauffage et solaires. Avec commande manuelle, blocable en position centrale.

  • Avec interrupteur de fin de course intégré
  • Puissance absorbée : 6W
  • Raccordement électrique : 230 V, 50 Hz
  • Interrupteur de fin de course : 3 A, 250 V (AC)
  • Indice de protection : IP 22
  • Température ambiante maxi : 60°C
  • Température du fluide : 5°C à 130°C
  • Pression de service max. : 10 bar
  • Corps thermostatiques, couvercle : laiton
  • ressort de rappel : acier inoxydable
  • Longueur du câble : 1000 mm
  • Pression différentielle maxi : 0,9 bar
  • Eau avec jusqu'à 50% de glycol

Fonction

Le servomoteur (contre la tension du ressort) pousse la sphére en env. 20 secondes de A vers B, quand le courant est activé. Le ressort ramène la sphère vers A sans courant.

  • Raccords: filetage femelle

Position de montage admissible

Moteur en haut ou sur le côté

Données techniques

Marque mut
Puissance absorbée [W] 6
Version trois voies
Protection de surface non traité
Signal de commande Deux points
Température ambiante [°C] 0 à 60
Fréquence 50 Hz
Type de protection (IP) IP22
Niveau de pression PN 10
Température max. de fluide (fonctionnement continu) [°C] 130
Température min. du fluide (fonctionnement continu) [°C] 5
Temps de course [s] 10
Matériau du boîtier laiton
Pression différentielle max. en position ouverte [bar] 0,9
Variantes disponibles
  • DN 15 (1/2") · Kvs 6 — réf. 97 014 24
  • DN 20 (3/4") · Kvs 7 — réf. 97 014 25
  • DN 25 (1") · Kvs 9 — réf. 97 014 26
Fiches techniques
Vanne de zone 3 voies motorisée solaire MUT SF à ressort de rappel, femelle, avec interrupteur de fin de course
Vanne de zone 3 voies motorisée solaire MUT SF à ressort de rappel, femelle, avec interrupteur de fin de course
CHF 104.20 - CHF 110.40
DN 15 (1/2") · Kvs 6 97 014 24
CHF 104.20 /chaque
DN 20 (3/4") · Kvs 7 97 014 25
CHF 105.25 /chaque
DN 25 (1") · Kvs 9 97 014 26
CHF 110.40 /chaque
