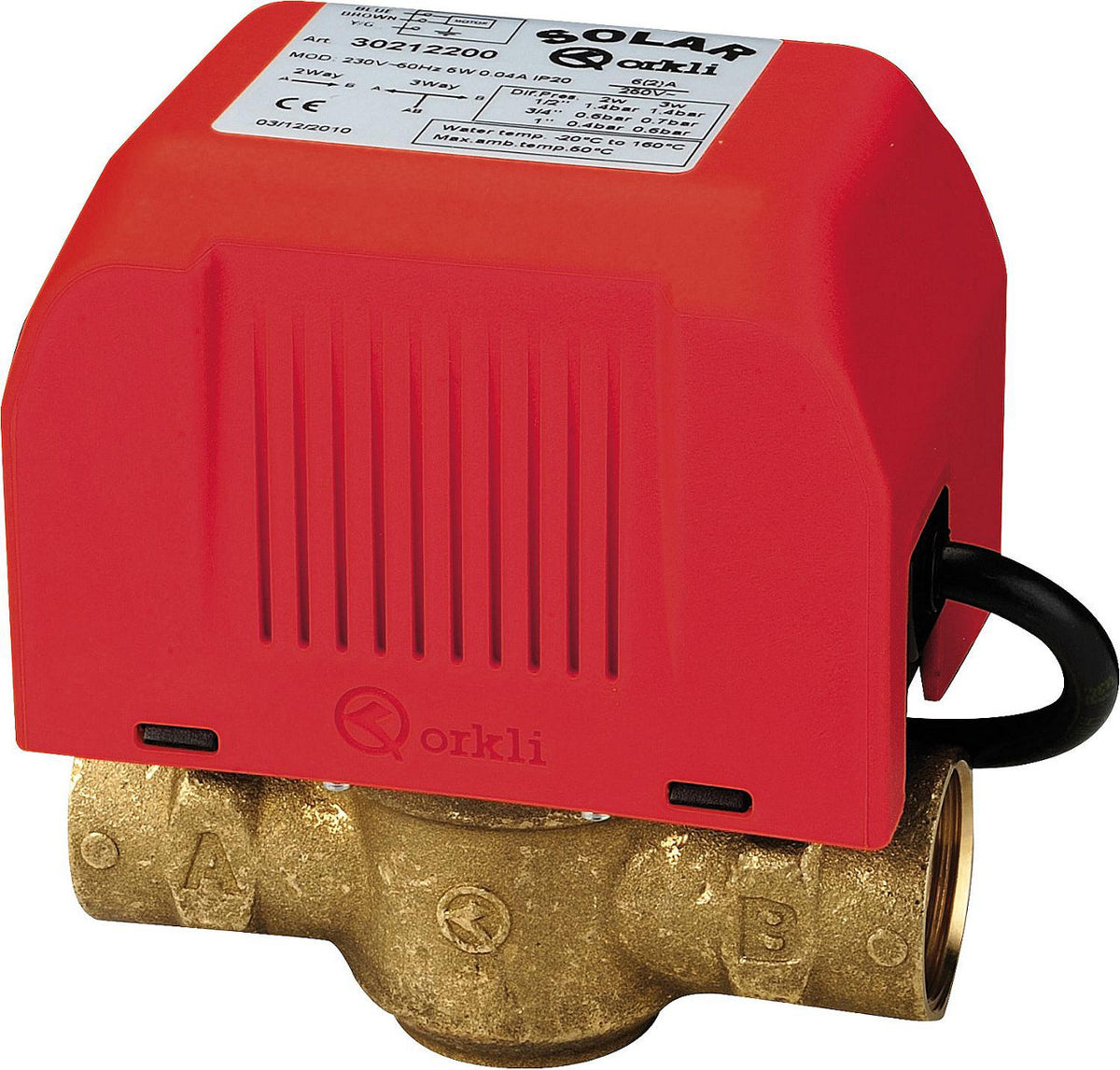

Vanne de zone 2 voies motorisée solaire ORKLI, femelle, avec interrupteur de fin de course, 230 V AC
Vanne de zone 2 voies motorisée solaire ORKLI, femelle, avec interrupteur de fin de course, 230 V AC

Vanne de zone 2 voies motorisée solaire ORKLI, femelle, avec interrupteur de fin de course, 230 V AC

CHF 93.75 - CHF 95.20
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

Pour une utilisation dans les circuits fermés de chauffage et solaires. Fonction "ouvert/fermé" pour l'arrêt ou la commutation. Fermé sans courant (2 voies), ouvert sans courant AB-B (3 voies). Ils peuvent être actionnés manuellement pour le remplissage, le rinçage, la purge ou la vidange de l'installation, grâce à un levier intégré.

  • Pression de service max. : 10 Bar
  • Pression différentielle max :
  • DN 15 (1/2") = 1,4 bar
  • DN 20 (3/4") = 0,7 Bar
  • DN 25 (1") = 0,6 Bar
  • Températures de service : -20 à + 160°C
  • Tension de service : 230 V/AC
  • Puissance absorbée : 6 W
  • Temps d'ouverture/fermeture env. : <12 sec./6 sec.
  • Fluide : eau avec jusqu'à 50% de glycol
  • Matériau corps de vanne : laiton
  • Matériau padel : EPDM
  • Longueur du câble : 0,6 m

Position de montage admissible

Moteur en haut ou sur le côté L'interupteur fin de course entre en action lorsque la vanne de zone est sous tension. Tout dispositif peut ainsi être commandé par cet interupteur. (par ex. Mise en marche d'un circulateur).

Données techniques

Marque orkli
Puissance absorbée [W] 5
Version deux voies
Protection de surface non traité
Signal de commande Deux points
Température ambiante [°C] 5 à 50
Fréquence 50 Hz
Niveau de pression PN 10
Température max. de fluide (fonctionnement continu) [°C] 160
Température min. du fluide (fonctionnement continu) [°C] -20
Temps de course [s] 12
Matériau du boîtier laiton
Variantes disponibles
  • DN 15 (1/2") · Kvs 3,6 — réf. 97 009 06
  • DN 20 (3/4") · Kvs 6,2 — réf. 97 009 07
  • DN 25 (1") · Kvs 6,2 — réf. 97 009 08
Fiches techniques
Vanne de zone 2 voies motorisée solaire ORKLI, femelle, avec interrupteur de fin de course, 230 V AC
Vanne de zone 2 voies motorisée solaire ORKLI, femelle, avec interrupteur de fin de course, 230 V AC
CHF 93.75 - CHF 95.20
DN 15 (1/2") · Kvs 3,6 97 009 06
CHF 93.75 /chaque
DN 20 (3/4") · Kvs 6,2 97 009 07
CHF 94.15 /chaque
DN 25 (1") · Kvs 6,2 97 009 08
CHF 95.20 /chaque
