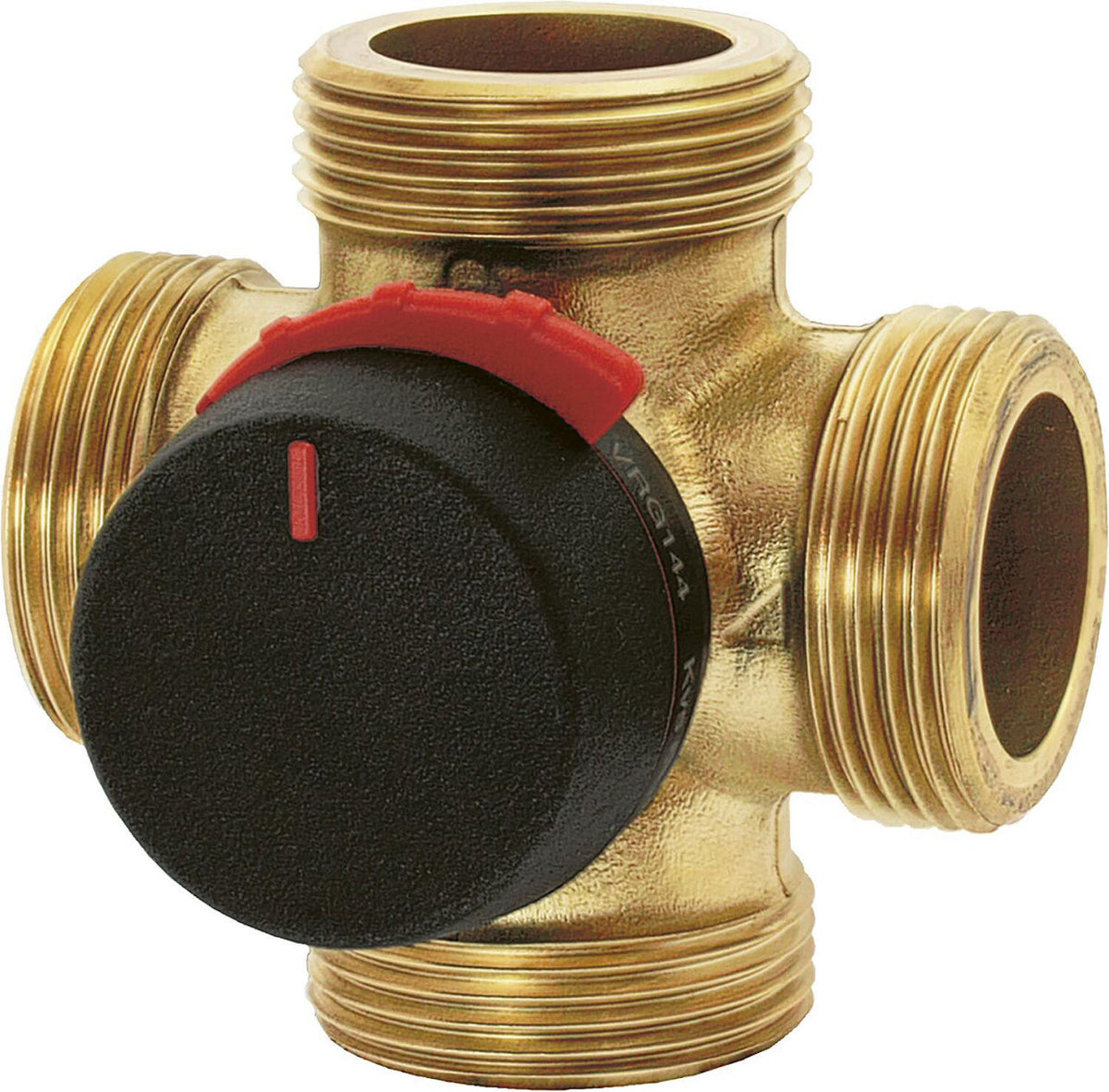

Vanne de mélange 4 voies ESBE VRG 142, filetage mâle
Vanne de mélange 4 voies ESBE VRG 142, filetage mâle

Vanne de mélange 4 voies ESBE VRG 142, filetage mâle

CHF 92.05 - CHF 115.30
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

  • A utiliser comme vanne de mélange ou comme commutateur dans les systèmes de pompe à chaleur bivalents.
  • Montage dans des installations de chauffage/refroidissement classiques
  • Possibilité de montage simple de différents moteurs de mitigeurs
  • Différentes positions de montage possibles
  • Précision de régulation exceptionnelle grâce à un taux de fuite très faible

Données techniques

  • Températures de service : -10°C à +130°C
  • Pression de service max. : 10 bar
  • Taux de fuite : 0,05 %.
  • Couple de rotation :
  • DN 15-32 : < 3 Nm
  • DN 40-50 : < 5 Nm
  • Matériau du corps : laiton DZR résistant à la dézincification
  • Arbre et coussinet : PPS composite
  • Joints toriques : EPDM
  • Angle de rotation : 90
  • Fluides :
  • Eau selon VDI2035
  • Mélange de glycol max. 50
  • Mélange d'éthanol max. 28
  • Raccords avec Filetage mâle
Version Quatre voies
Protection de surface non traité
Niveau de pression PN 10
Température max. de fluide (fonctionnement continu) [°C] 130
Température min. du fluide (fonctionnement continu) [°C] -10
Couple [Nm] — selon référence
Matériau du boîtier laiton
Raccords filetage mâle
Angle de rotation [°] 90
Perte de fuites de la valeur Kvs [%] 0,05
Variantes disponibles
Modèle Référence
DN 25 (1") · Kvs 6,3 90 121 52
DN 32 (1 1/4") · Kvs 10 90 121 53
DN 40 (1 1/2") · Kvs 16 90 121 54
Fiches techniques
Vanne de mélange 4 voies ESBE VRG 142, filetage mâle
Vanne de mélange 4 voies ESBE VRG 142, filetage mâle
CHF 92.05 - CHF 115.30
DN 25 (1") · Kvs 6,3 90 121 52
CHF 95 /chaque
DN 32 (1 1/4") · Kvs 10 90 121 53
CHF 92.05 /chaque
DN 40 (1 1/2") · Kvs 16 90 121 54
CHF 115.30 /chaque
