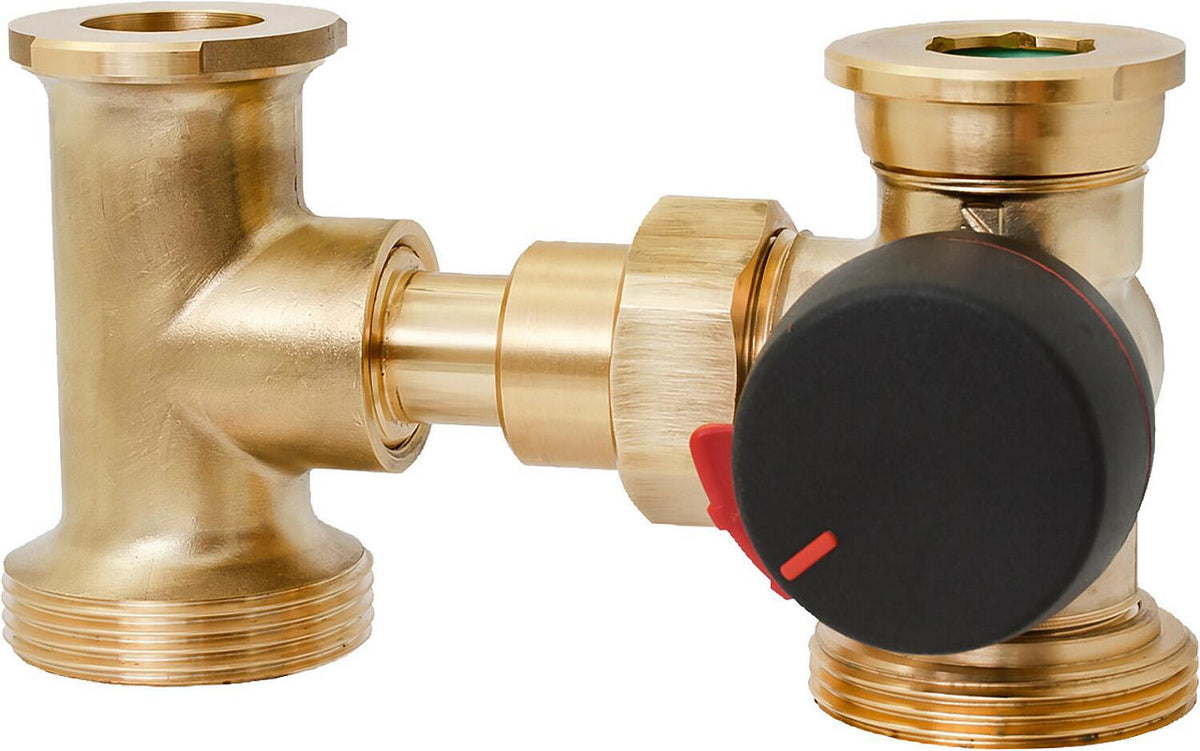

Vanne de mélange 3 voies ESBE VRH 139, corps en H, raccord bride de pompe
Vanne de mélange 3 voies ESBE VRH 139, corps en H, raccord bride de pompe

Vanne de mélange 3 voies ESBE VRH 139, corps en H, raccord bride de pompe

CHF 203.15
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

  • Montage dans des installations de chauffage/refroidissement classiques
  • Forme de construction compacte en H
  • Entraxe variable réglable de 90 à 125 mm
  • Possibilité de montage simple de différents moteurs de mitigeurs
  • Raccords bride de pompe et Filetage mâle
  • Précision de régulation exceptionnelle grâce à un taux de fuite très faible
  • Départ et retour rotatifs

Données techniques

  • Températures de service : -10°C à +130°C
  • Pression de service maxi : 10 bar
  • Taux de fuite : 0,05 %.
  • Couple : < 3 Nm
  • Matériau du corps : laiton DZR résistant à la dézincification
  • Arbre et coussinet : PPS composite
  • Joints toriques : EPDM
  • Angle de rotation : 90
  • Fluides :
  • Eau selon VDI2035
  • Mélange de glycol max. 50
  • Mélange d'éthanol max. 28
  • Raccords Filetage mâle DN 40 (1 1/2") et bride de pompe DN 40 (1 1/2")
Version Trois voies, forme en H
Protection de surface non traité
Niveau de pression PN 10
Température max. de fluide (fonctionnement continu) [°C] 130
Température min. du fluide (fonctionnement continu) [°C] -10
Couple [Nm] 3
Matériau du boîtier laiton
Raccords autre
Angle de rotation [°] 90
Perte de fuites de la valeur Kvs [%] 0,05
Dimensions de raccordement DN 40 (1 1/2")
Variantes disponibles
Modèle Référence
Kvs 4 90 121 69
Kvs 6,3 90 121 70
Fiches techniques
Vanne de mélange 3 voies ESBE VRH 139, corps en H, raccord bride de pompe
Vanne de mélange 3 voies ESBE VRH 139, corps en H, raccord bride de pompe
CHF 203.15
Kvs 4 90 121 69
CHF 203.15 /chaque
Kvs 6,3 90 121 70
CHF 203.15 /chaque
