Servomoteur Honeywell EPE pour vanne de commutation, une phase et phase continue

Servomoteur Honeywell EPE pour vanne de commutation, une phase et phase continue

CHF 63.95 - CHF 85.20

Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Modèle : VC4012ZZ00E · 230 V AC · Prise Molex : VC4013ZZ00E pour Brötje réf. 271497 · 230 V AC · Câble de raccordement : VC8010ZZ00E · 24 V AC · Prise Molex : VC8011ZZ00E · 24 V AC · Câble de raccordement

Description

Transmission avec commande EPE (unipolaire, à connexion)

En cas de besoin de chaleur, le contact du régulateur est fermé, RLY1 serre et ferme le contact NO du commutateur SW3. Il en découle que B est fermé et A ouvert. Quand A est complètement fermé, le mamelon ferme le commutateur SW1 et ouvre SW2. Quand le besoin en chaleur est satisfait, le contact du régulateur est ouvert. RLY1 se deserre et le contact NC dans SW3 est fermé. Quand le raccord A est complètement fermé, le mamelon ferme SW2 et ouvre SW1. La vanne de zone est à nouveau prête pour la prochaine demande de chaleur. En cas de panne de courant, la vanne de zone reste dans la position actuelle pour les 2 modes de fonctionnement. Quand le courant est reconnecté, la vanne de zone réagit à l'état du régulateur.

Convient pour vanne de zone VC
Puissance absorbée : 4 W
Classe de protection : IP40
Classe d'isolation : II
Un pôle

Données techniques

Puissance absorbée [W]	4
Largeur [mm]	94
Hauteur [mm]	70
Profondeur [mm]	68
Signal de commande	Deux points
Matériau du boîtier	plastique
Température ambiante [°C]	0 à 65
Type de protection (IP)	IP40
Temps de course [s]	6
Type de régulation	sans

Variantes disponibles

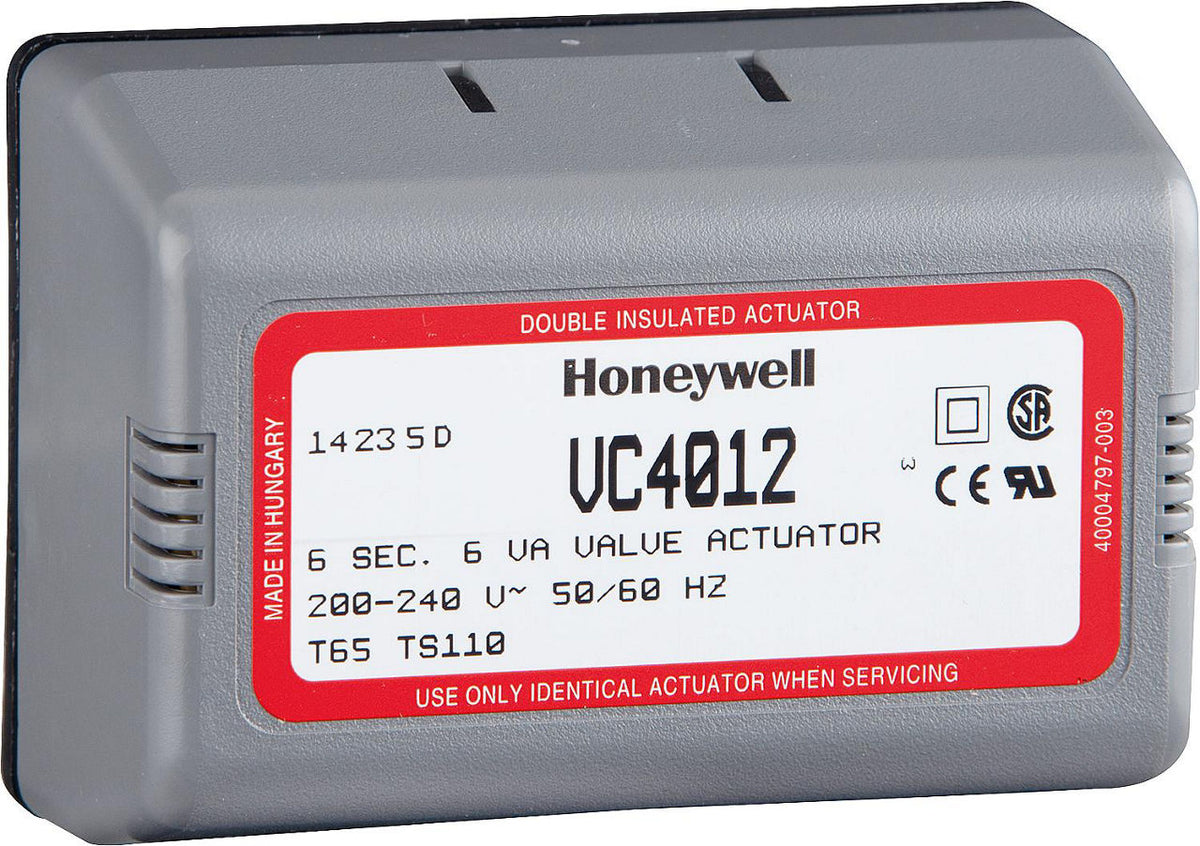

VC4012ZZ00E · 230 V AC · Prise Molex — réf. 90 514 73

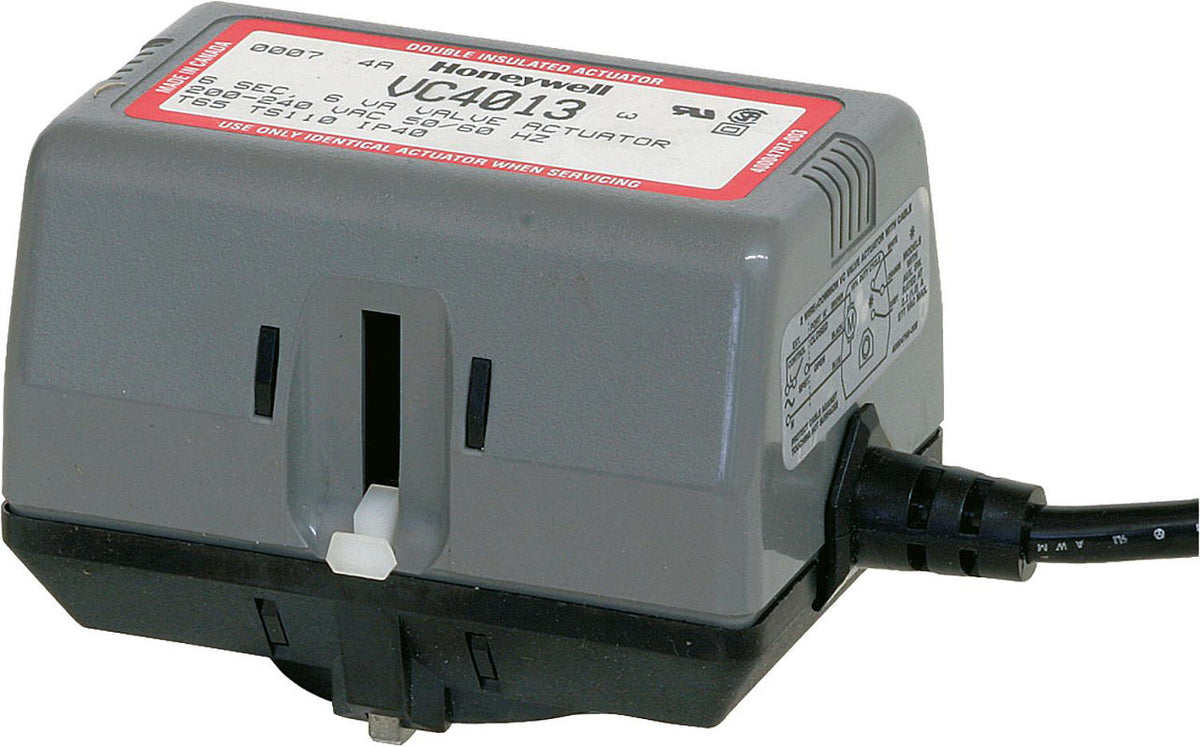

VC4013ZZ00E pour Brötje réf. 271497 · 230 V AC · Câble de raccordement — réf. 90 514 74

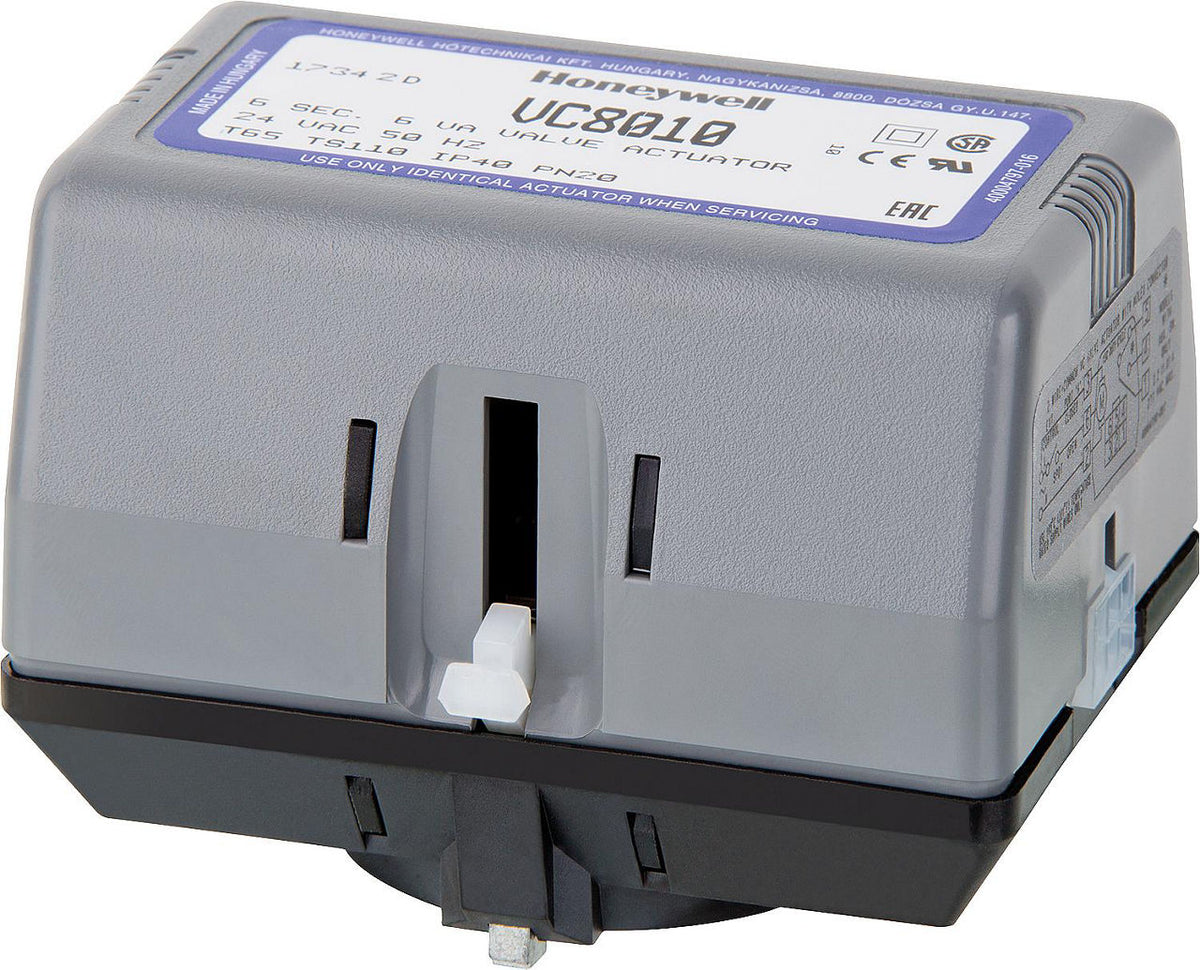

VC8010ZZ00E · 24 V AC · Prise Molex — réf. 90 514 77
VC8011ZZ00E · 24 V AC · Câble de raccordement — réf. 90 514 78

Fiches techniques
