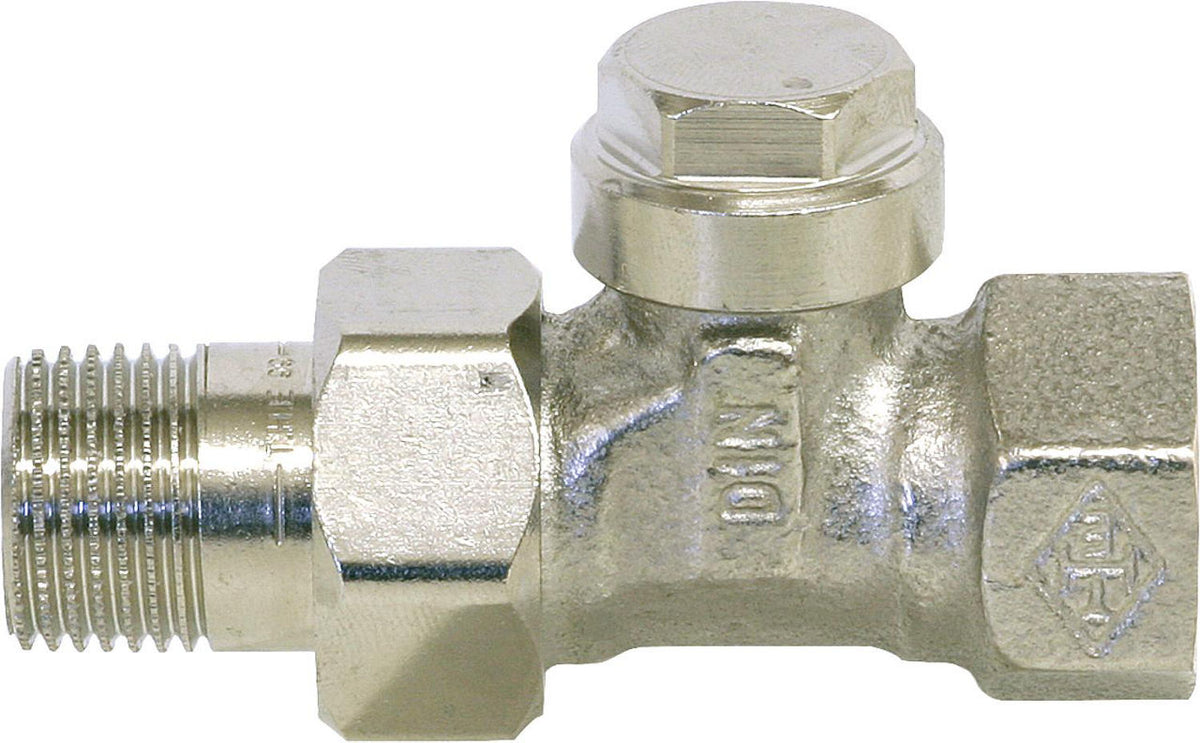

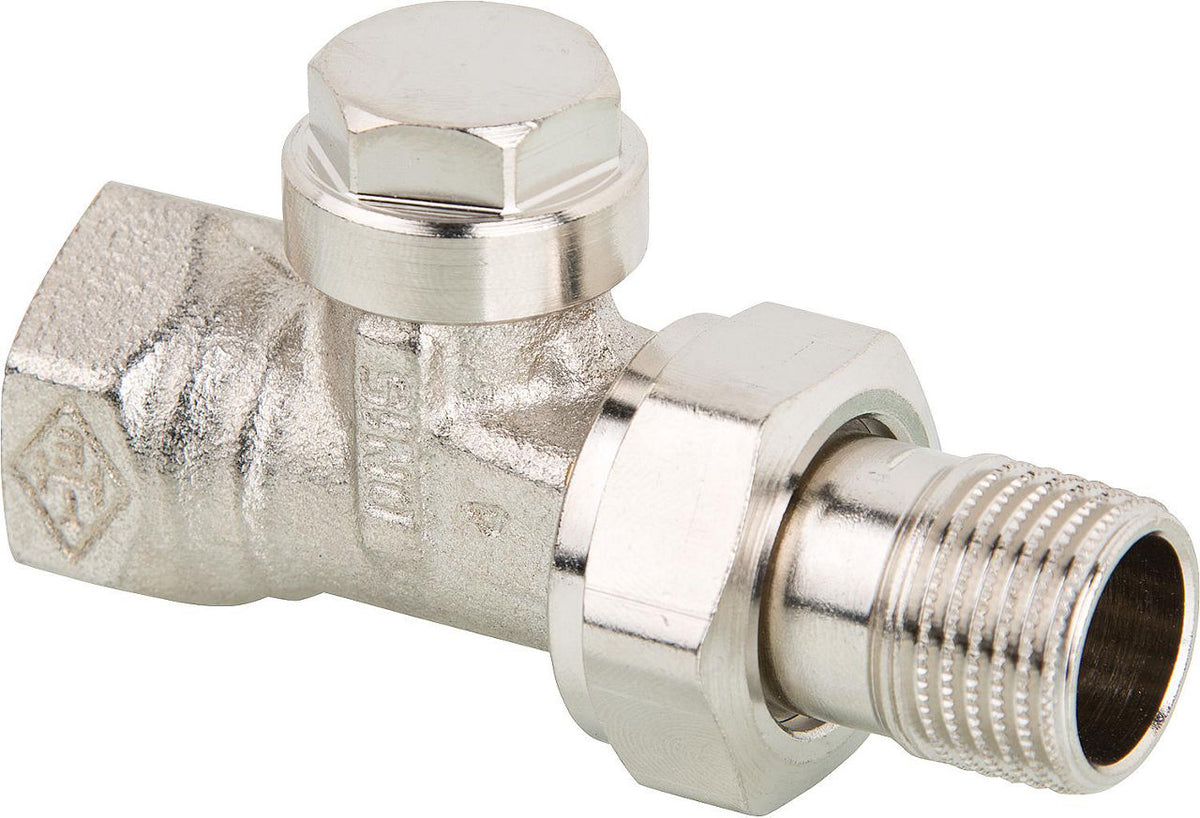

Raccord de retour IMI Heimeier Regulux avec vidange
Raccord de retour IMI Heimeier Regulux avec vidange
Raccord de retour IMI Heimeier Regulux avec vidange
Raccord de retour IMI Heimeier Regulux avec vidange
Raccord de retour IMI Heimeier Regulux avec vidange
Raccord de retour IMI Heimeier Regulux avec vidange

Raccord de retour IMI Heimeier Regulux avec vidange

CHF 20.15 - CHF 28.25
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

  • Avec verrouillage et réglage fin grâce au clapet double
  • Sans limitation de course
  • Aucune modification du préréglage lors de l'ouverture ou de la fermeture
  • Actionnement avec clé mâle à six pans creux SW 5
  • Corps en bronze zingué, résistant à la corrosion, nickelé
  • Mesure d'encastrement d´après DIN 3842
  • Avec possibilités de vidange
  • Raccord pour dispositif de vissage et de remplissage (N° commande 90 513 27)
  • Etanchéité de l'axe par joint torique en EPDM
  • Couvercle métallique étanche
  • Température de service autorisée avec cache : 90°C
  • Surpression de service autorisée : 10 bars
  • Raccord femelle pour tube fileté ou en liaison avec des raccords à compression pour tube en cuivre, en acier de précision ou multicouche (uniquement DN 15)
  • Température de service max. : 120°C

Données techniques

Protection de surface nickelé
Matériau bronze
Version Femelle × mâle
Valeur Kvs 1,31
Auto-étanche Non
Avec possibilité de vidange (raccord) Oui
Commande Douille hexagonale
Variantes disponibles
Modèle Taille du raccord de tuyau Longueur raccord 1 [mm] Longueur du raccord 2 [mm] DN Référence
DN 10 (3/8") · Équerre DN 10 (3/8") 52 50 10 (3/8") 90 513 15
DN 15 (1/2") · Équerre DN 15 (1/2") 58 54 15 (1/2") 90 513 16
DN 20 (3/4") · Équerre DN 20 (3/4") 65,5 56,5 20 (3/4") 90 513 17
DN 10 (3/8") · Droit DN 10 (3/8") 75 33,5 10 (3/8") 90 513 18
DN 15 (1/2") · Droit DN 15 (1/2") 80 33,5 15 (1/2") 90 513 19
DN 20 (3/4") · Droit DN 20 (3/4") 90,5 33,5 20 (3/4") 90 513 20
Fiches techniques
Raccord de retour IMI Heimeier Regulux avec vidange
Raccord de retour IMI Heimeier Regulux avec vidange
CHF 20.15 - CHF 28.25
DN 10 (3/8") · Équerre 90 513 15
CHF 20.15 /chaque
DN 15 (1/2") · Équerre 90 513 16
CHF 22.15 /chaque
DN 20 (3/4") · Équerre 90 513 17
CHF 28.25 /chaque
DN 10 (3/8") · Droit 90 513 18
CHF 20.15 /chaque
DN 15 (1/2") · Droit 90 513 19
CHF 22.15 /chaque
DN 20 (3/4") · Droit 90 513 20
CHF 28.25 /chaque
