Système de raccordement à compression en fonte malléable pour réseaux d'eau sanitaire, conduites de raccordement gaz (hors immeubles), conduites d'incendie, d'air comprimé et de remplissage fioul jusqu'à 2". Convient pour l'eau potable. Pour l'utilisation avec l'eau sanitaire, le joint doit être échangé selon les exigences de la norme élastomère DIN-EN 681-1.
Caractéristiques

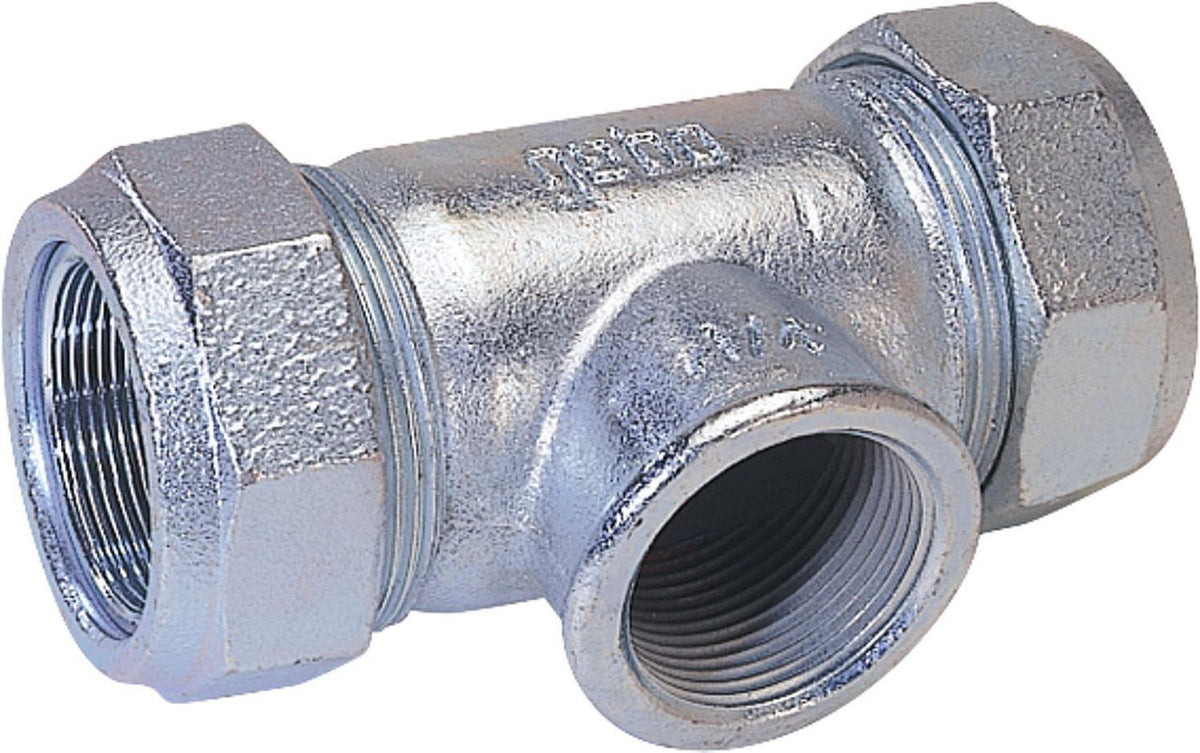

- Raccord à compression en fonte malléable type T avec dérivation filetée femelle
- Applications : eau sanitaire, gaz, incendie, air comprimé, fioul jusqu'à 2"
- Pression nominale : Gaz PN 5, Eau PN 10 (3/8" à 3/4") et PN 16 (1" à 2")
- Conforme pour eau potable (joint à adapter selon DIN-EN 681-1)
- Installation rapide sans soudure ni filétage
Données techniques
| Nombre de raccordements |
3 |
| Marque |
gebo |
| Protection de surface |
galvanisé |
| Raccord 1 |
borne |
| Sceau DVGW |
Oui |
| Convient à l'eau potable selon la liste positive de l'UBA |
Oui |
| Raccord 2 |
filetage intérieur |
| Diamètre nominal |
3/8" - Ø17,2 mm : DN 10 (3/8") · 1/2" - Ø21,3 mm : DN 15 (1/2") · 3/4" - Ø26,9 mm : DN 20 (3/4") · 1" - Ø33,7 mm : DN 25 (1") · 1 1/4" - Ø42,4 mm : DN 32 (1 1/4") · 1 1/2" - Ø48,3 mm : DN 40 (1 1/2") · 2" - Ø60,3 mm : DN 50 (2") |
| Exécution |
pièce en T |
| Température max. de fluide (fonctionnement continu) [°C] |
80 |
| Raccord 3 |
borne |
| A joint plat |
Non |
| Conique |
Non |
| Pression max. de travail [bar] |
3/8" - Ø17,2 mm : 10 · 1/2" - Ø21,3 mm : 10 · 3/4" - Ø26,9 mm : 10 · 1" - Ø33,7 mm : 16 · 1 1/4" - Ø42,4 mm : 16 · 1 1/2" - Ø48,3 mm : 16 · 2" - Ø60,3 mm : 16 |
Variantes disponibles
- SKU 93 094 30 : Té de compression en fonte malléable Type T pour eau et gaz 3/8" - Ø17,2 mm
- SKU 93 094 31 : Té de compression en fonte malléable Type T pour eau et gaz 1/2" - Ø21,3 mm
- SKU 93 094 32 : Té de compression en fonte malléable Type T pour eau et gaz 3/4" - Ø26,9 mm
- SKU 93 094 33 : Té de compression en fonte malléable Type T pour eau et gaz 1" - Ø33,7 mm
- SKU 93 094 34 : Té de compression en fonte malléable Type T pour eau et gaz 1 1/4" - Ø42,4 mm
- SKU 93 094 35 : Té de compression en fonte malléable Type T pour eau et gaz 1 1/2" - Ø48,3 mm
- SKU 93 094 36 : Té de compression en fonte malléable Type T pour eau et gaz 2" - Ø60,3 mm
