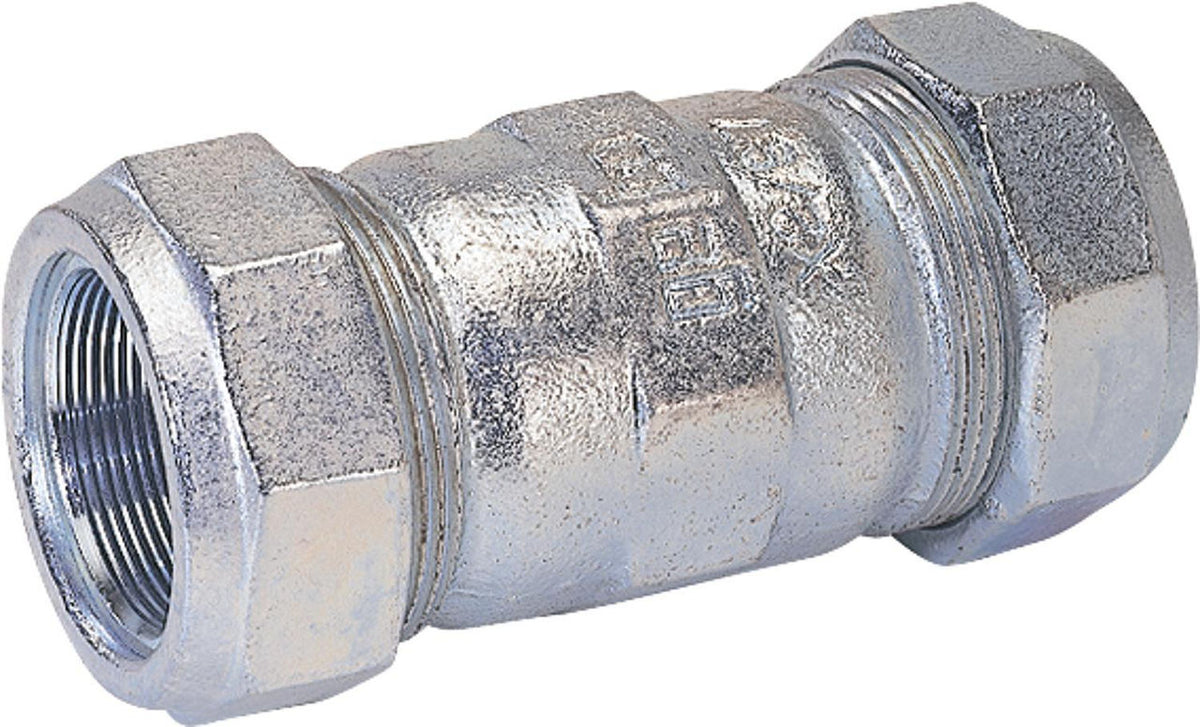

Système de raccordement à compression en fonte malléable pour réseaux d'eau sanitaire, conduites de raccordement gaz (hors bâtiments), conduites d'incendie, d'air comprimé et de remplissage fioul jusqu'à 2". Convient pour l'eau potable. Pour l'utilisation avec l'eau sanitaire, le joint doit être échangé selon les exigences de la norme élastomère DIN-EN 681-1.
Caractéristiques
- Raccord à compression en fonte malléable type O (i/i)
- Gaz PN 5, Eau PN 10/16 selon dimensions
- Applications : eau sanitaire, gaz, incendie, air comprimé, fioul jusqu'à 2"
- Conforme eau potable
- Joint à remplacer selon DIN-EN 681-1 pour usage eau sanitaire
- Système gebo fiable et rapide à installer
Données techniques
| Nombre de raccordements |
2 |
| Marque |
gebo |
| Protection de surface |
galvanisé |
| Raccord 1 |
borne |
| Forme |
droit |
| Sceau DVGW |
Non |
| Convient à l'eau potable selon la liste positive de l'UBA |
Oui |
| Raccord 2 |
borne |
| Diamètre nominal |
3/8" - Ø17,2 mm : DN 10 (3/8") · 1/2" - Ø21,3 mm : DN 15 (1/2") · 3/4" - Ø26,9 mm : DN 20 (3/4") · 1" - Ø33,7 mm : DN 25 (1") · 1 1/4" - Ø42,4 mm : DN 32 (1 1/4") · 1 1/2" - Ø48,3 mm : DN 40 (1 1/2") · 2" - Ø60,3 mm : DN 50 (2") |
| Exécution |
2 pièces |
| Température max. de fluide (fonctionnement continu) [°C] |
80 |
| A joint plat |
Non |
| Conique |
Non |
| Pression max. de travail [bar] |
3/8" - Ø17,2 mm : 10 · 1/2" - Ø21,3 mm : 10 · 3/4" - Ø26,9 mm : 10 · 1" - Ø33,7 mm : 16 · 1 1/4" - Ø42,4 mm : 16 · 1 1/2" - Ø48,3 mm : 16 · 2" - Ø60,3 mm : 16 |
Variantes disponibles
- SKU 93 094 20 : Manchon de compression en fonte malléable Type O pour eau et gaz 3/8" - Ø17,2 mm
- SKU 93 094 21 : Manchon de compression en fonte malléable Type O pour eau et gaz 1/2" - Ø21,3 mm
- SKU 93 094 22 : Manchon de compression en fonte malléable Type O pour eau et gaz 3/4" - Ø26,9 mm
- SKU 93 094 23 : Manchon de compression en fonte malléable Type O pour eau et gaz 1" - Ø33,7 mm
- SKU 93 094 24 : Manchon de compression en fonte malléable Type O pour eau et gaz 1 1/4" - Ø42,4 mm
- SKU 93 094 25 : Manchon de compression en fonte malléable Type O pour eau et gaz 1 1/2" - Ø48,3 mm
- SKU 93 094 26 : Manchon de compression en fonte malléable Type O pour eau et gaz 2" - Ø60,3 mm
Fiches techniques
- Fiche technique 3/8" (17,2 mm) - Gaz PN 5, Eau PN 10 - SKU 93 094 20
- Fiche technique 1/2" (21,3 mm) - Gaz PN 5, Eau PN 10 - SKU 93 094 21
- Fiche technique 3/4" (26,9 mm) - Gaz PN 5, Eau PN 10 - SKU 93 094 22
- Fiche technique 1" (33,7 mm) - Gaz PN 5, Eau PN 16 - SKU 93 094 23
- Fiche technique 1 1/4" (42,4 mm) - Gaz PN 5, Eau PN 16 - SKU 93 094 24
- Fiche technique 1 1/2" (48,3 mm) - Gaz PN 5, Eau PN 16 - SKU 93 094 25
- Fiche technique 2" (60,3 mm) - Gaz PN 5, Eau PN 16 - SKU 93 094 26
