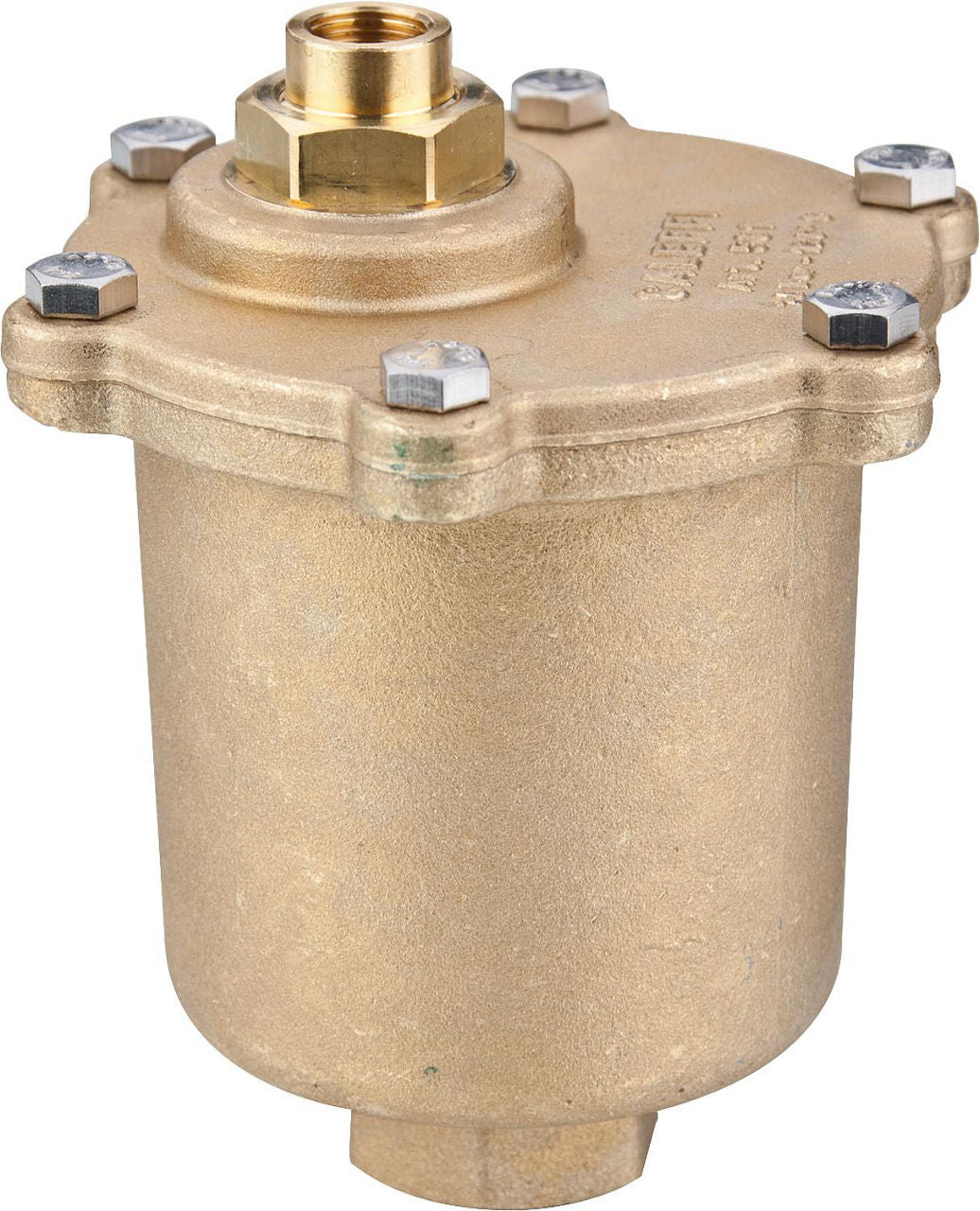

Description
- DN 20 (3/4") femelle
- Avec grande puissance d'aération
- Pour dispositif moyen et grand
- Matériau résistant à la corrosion
- Avec collecteur d'impuretés intégré pour une meilleure sécurité
- Raccord femelle DN 10 (3/8") sur la sortie d'air
Description
1) Raccord supérieur pour écoulement 2) Protection contre les influences extérieures 3) Joint torique avec grande coupe transversale 4) Vis en acier inox 5) Couvercle en laiton pressé 6) Joint torique avec grande coupe transversale 7) Siège de soupape en viton 8) Séparateur d'impuretés en acier inox 9) Tige de soupape cylindrée et chromée 10) Corps en laiton pressé 11) Flotteur en acier inox
Données techniques
- Puissance d'aération : 120 l/min (à 2,5 bars)
- Température de service : -20°C…120°C
- Pression de purge : max. 6 bars
- Pression de service : max. 16 bars
- Corps : Laiton
- Pièce intérieure : Inox
- Joints : Viton / EPDM
- Dimensions (H x ø) : 158 x 135 mm
| Référence fabricant |
501500 |
| Marque |
CALEFFI |
| Hauteur [mm] |
158 |
| Protection de surface |
Non traité |
| Raccords |
Filetage femelle |
| Diamètre [mm] |
135 |
| Dimensions de raccordement |
DN 20 (3/4") |
| Température max. de fluide (fonctionnement continu) [°C] |
120 |
| Pression max. de travail [bar] |
16 |
| Jonction |
En dessous |
| Matériau du boîtier |
Laiton |
| Milieu |
Eau de remplissage de chauffage |
Fiches techniques
