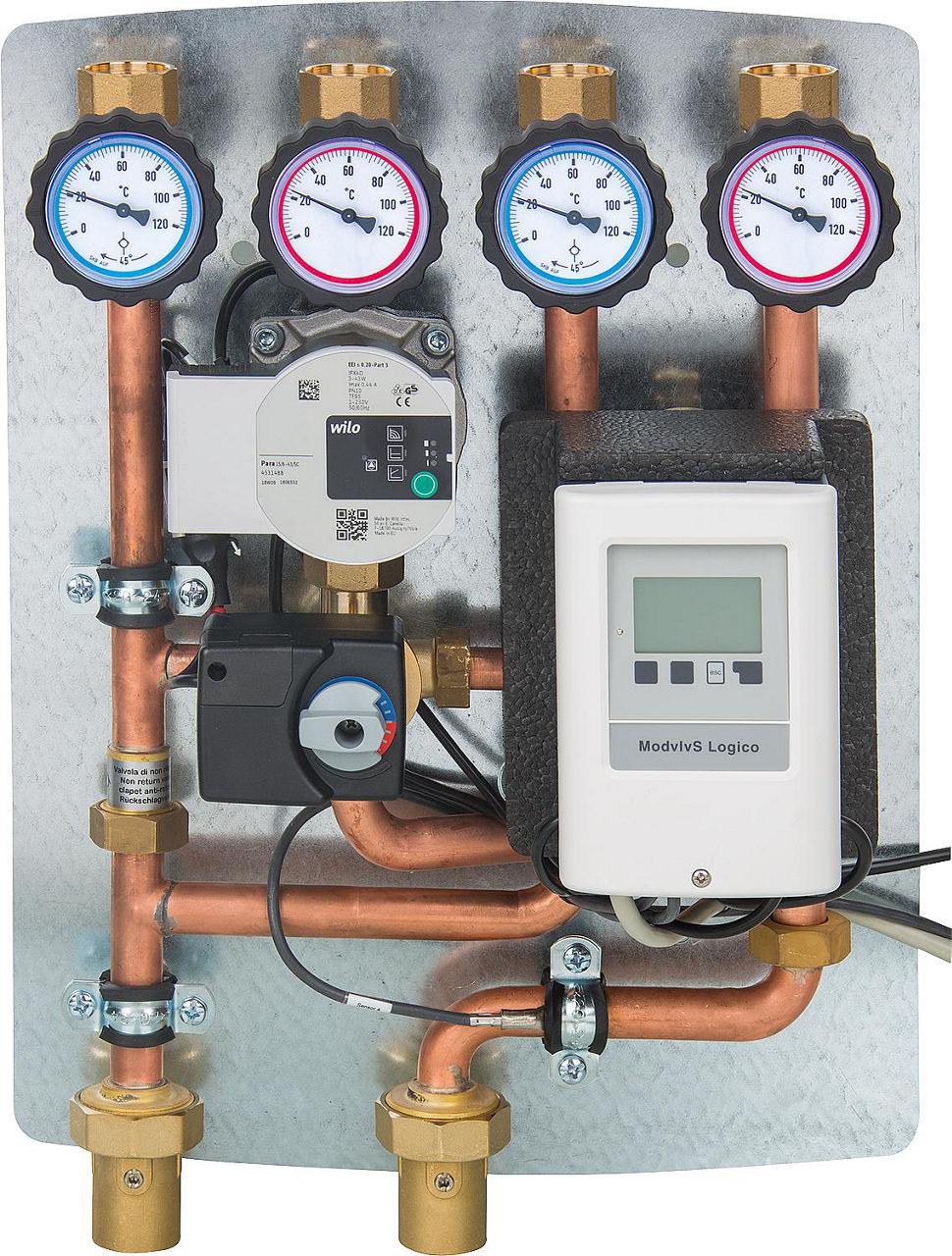

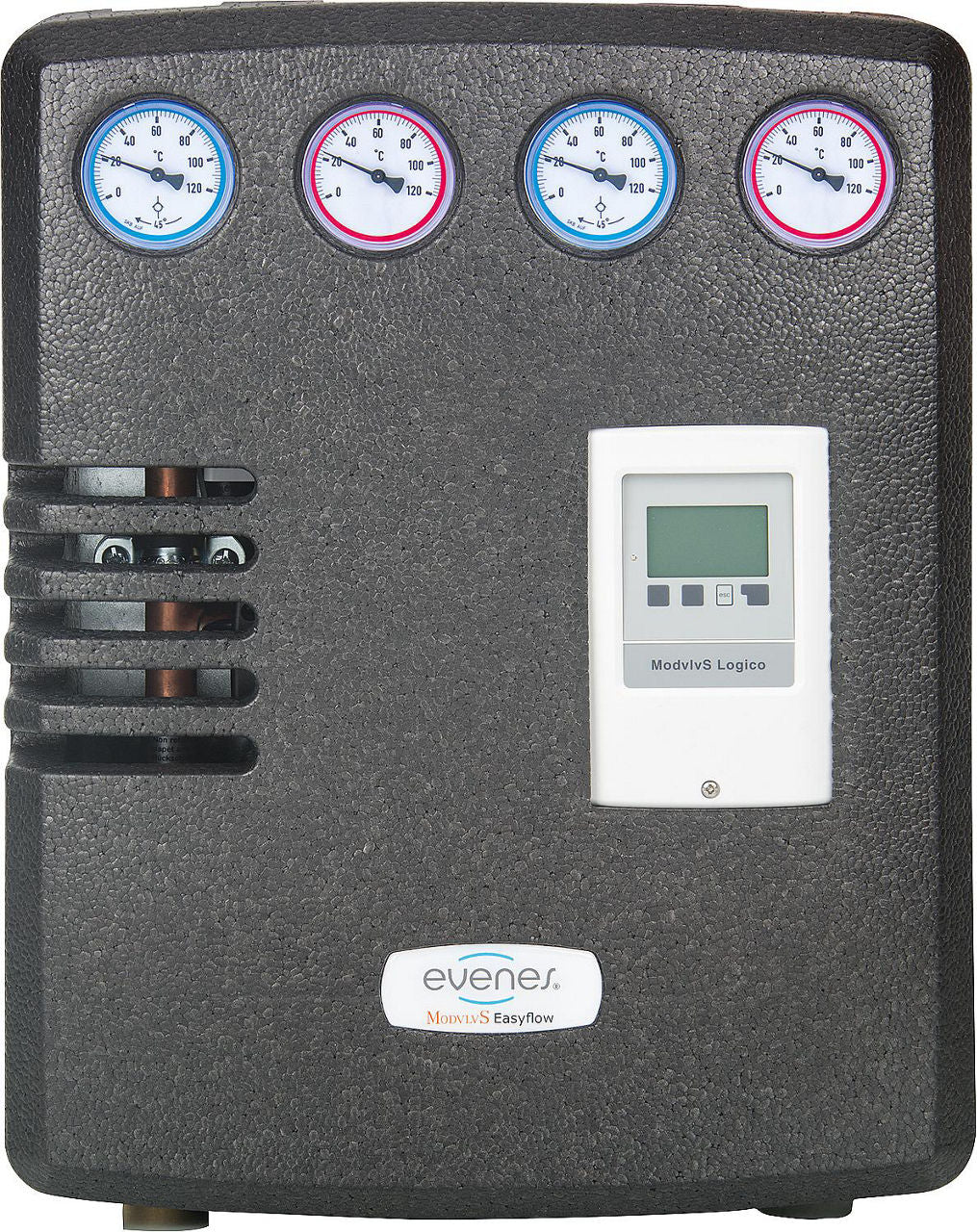

Module hydraulique Easyflow Logic circuit direct, circuit mélangé, avec régulation
Module hydraulique Easyflow Logic circuit direct, circuit mélangé, avec régulation
Module hydraulique Easyflow Logic circuit direct, circuit mélangé, avec régulation
Module hydraulique Easyflow Logic circuit direct, circuit mélangé, avec régulation

Module hydraulique Easyflow Logic circuit direct, circuit mélangé, avec régulation

CHF 1,193.65
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

Exécution chauffage sans préparation d'eau chaude sanitaire

  • Pour installation à condensation avec un circuit de chauffage mélangé et non mélangé
  • Exploitation optimale de la condensation et économie d'énergie, car la température de retour élevée des radiateurs est mélangée au départ du chauffage au sol ou mural et le retour global est ainsi refroidi de sorte qu'une condensation se produit toujours dans l'appareil à condensation
  • Fixation simple grâce à une plaque de base métallique stable
  • Coûts d'investissement et d'exploitation réduits, car un circulateur dans le circuit direct n'est pas nécessaire (le circulateur de l'appareil de chauffage est utilisé)
  • Compact et entièrement prémonté
  • Entièrement précâblé (dans l'exécution avec régulation)

Départ circuit direct

  • 1 × vanne à boisseau avec thermomètre rouge 0-120°C
  • 1 × soupape différentielle

Retour circuit direct

  • 1 × vanne à boisseau avec thermomètre bleu 0-120°C avec clapet anti-gravité ajustable

Départ circuit mélangé

  • 1 × vanne à boisseau avec thermomètre rouge 0-120°C
  • 1 × circulateur Wilo Para 15/6 SC
  • 1 × mélangeur bivalent

Retour circuit mélangé

  • 1 × vanne à boisseau avec thermomètre bleu 0-120°C avec clapet anti-gravité ajustable

Données techniques

Température de service max. 95 °C
Pression de service max. 6 bar
Raccordements DN25(1") filetage femelle
Clapet anti-gravité 20 mbar
Valeur Kvs circuit direct 5,0
Valeur Kvs circuit mélangé 4,0
Puissance circuit direct max. 35 kW (Δt 20K)
Puissance circuit mélangé max. 12 kW (Δt 8K)
Débit circuit direct max. 1510 l/h (Δt 20K)
Débit circuit mélangé max. 1300 l/h (Δt 8K)
Entraxe générateur de chaleur 125 mm
Entraxe circuits de chauffage 90 mm
Matériau laiton, cuivre
Isolation EPP
Dimensions (avec isolation) HxLxP 516x400x180 mm
Régulation en fonction des conditions météorologiques
Entièrement précâblé
Incl. régulation, servomoteur et sonde
Pression de service max. [bar] 6
Exécution mélangé
Profondeur [mm] 180
Variantes disponibles
  • SKU 90 031 98 : Standard
