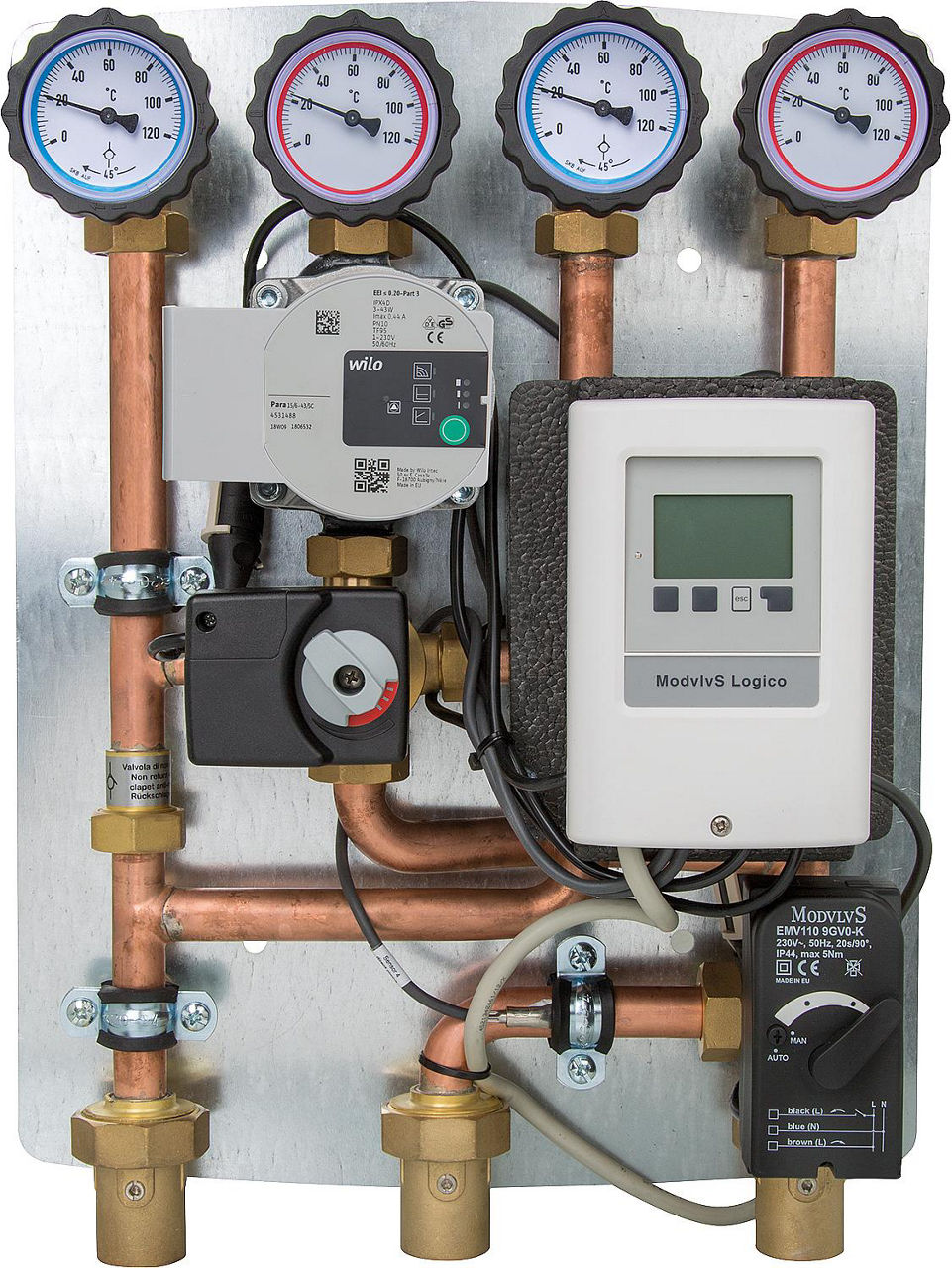

Module hydraulique Easyflow Logic circuit direct + circuit mélangé avec charge ECS et régulation
Module hydraulique Easyflow Logic circuit direct + circuit mélangé avec charge ECS et régulation
Module hydraulique Easyflow Logic circuit direct + circuit mélangé avec charge ECS et régulation
Module hydraulique Easyflow Logic circuit direct + circuit mélangé avec charge ECS et régulation

Module hydraulique Easyflow Logic circuit direct + circuit mélangé avec charge ECS et régulation

CHF 1,353.55
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

Avantages

  • Pour installation à condensation avec un circuit de chauffage mélangé et un non mélangé
  • Exploitation optimale de la condensation et économie d'énergie : la température de retour élevée des radiateurs est mélangée au départ du chauffage au sol ou mural, ce qui refroidit le retour général de sorte qu'une condensation se produit toujours dans l'appareil
  • Fixation simple grâce à une plaque de base métallique stable
  • Coûts d'investissement et d'exploitation réduits : un circulateur dans le circuit direct est supprimé (le circulateur de l'appareil de chauffage est utilisé)
  • Compact et complètement prémonté
  • Complètement précâblé, régulation en fonction des conditions météorologiques
  • Livré avec régulation, moteur de mélangeur, vanne de commutation et sondes

Départ circuit direct

  • 1 × vanne à boisseau avec thermomètre rouge 0-120 °C
  • 1 × soupape différentielle

Retour circuit direct

  • 1 × vanne à boisseau avec thermomètre bleu 0-120 °C avec clapet anti-gravité relevable

Départ circuit mélangé

  • 1 × vanne à boisseau avec thermomètre rouge 0-120 °C
  • 1 × circulateur Wilo Para 15/6 SC
  • 1 × mélangeur bivalent

Retour circuit mélangé

  • 1 × vanne à boisseau avec thermomètre bleu 0-120 °C avec clapet anti-gravité relevable

Données techniques

Exécution Chauffage et production d'eau chaude sanitaire, mélangé
Température de service max. 95 °C
Pression de service max. 6 bar
Raccordements DN 25 (1") filetage femelle
Clapet anti-gravité 20 mbar
Valeur Kvs circuit direct 5,0
Valeur Kvs circuit mélangé 4,0
Puissance circuit direct max. 35 kW (Δt 20K)
Puissance circuit mélangé max. 12 kW (Δt 8K)
Débit circuit direct max. 1510 l/h (Δt 20K)
Débit circuit mélangé max. 1300 l/h (Δt 8K)
Entraxe générateur de chaleur 125 mm
Entraxe circuits de chauffage 90 mm
Matériau Laiton, cuivre
Isolation EPP
Dimensions avec isolation (H × L × P) 516 × 400 × 180 mm
Référence fabricant 2031052ACS-P6-LH
Variantes disponibles
  • SKU 90 031 96 : Standard
Fiches techniques
