CHF 285.30 - CHF 604.90
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

Départ

  • 1 × vanne à boisseau avec bride pour circulateur et thermomètre-volant de manœuvre (anneau de thermomètre rouge, 0-120°C)
  • 2 × écrou tournant et joint
  • 1 × raccord à visser DN 25 (1") Pour circulateurs longueur de montage 180 mm

Retour

  • 1 × vanne à boisseau avec bride pour circulateur et thermomètre-volant de manœuvre (anneau de thermomètre bleu, 0-120°C) et clapet anti-gravité activable par rotation de 45° du volant
  • 1 × tube laiton
  • 1 × raccord à visser DN 25 (1")

Départ et retour interchangeables.

Avantages

  • très bonne purge du circulateur
  • aucun blocage du clapet anti-gravité grâce à une moindre contrainte thermique (clapet anti-gravité dans la vanne à boisseau retour)
  • clapet anti-gravité activable sans outil
  • joints de presse-étoupe remplaçables sur les vannes à boisseau
  • aucun grippage des raccords à visser grâce aux écrous tournants en laiton

Données techniques

Température de service max. 110 °C
Pression de service max. 10 bar
Raccordements DN 25 (1") filetage femelle
Clapet anti-gravité 20 mbar
Entraxe 125 mm
Matériau Laiton
Isolation EPP
Dimensions (avec isolation) H x L x P 380 x 240 x 210 mm
Valeur Kvs 6,0
Exécution mélangé
Pression de service max. [bar] 10
Hauteur [mm] 380
Largeur [mm] 250
Entraxe [mm] 125
Profondeur [mm] 210
Variantes disponibles

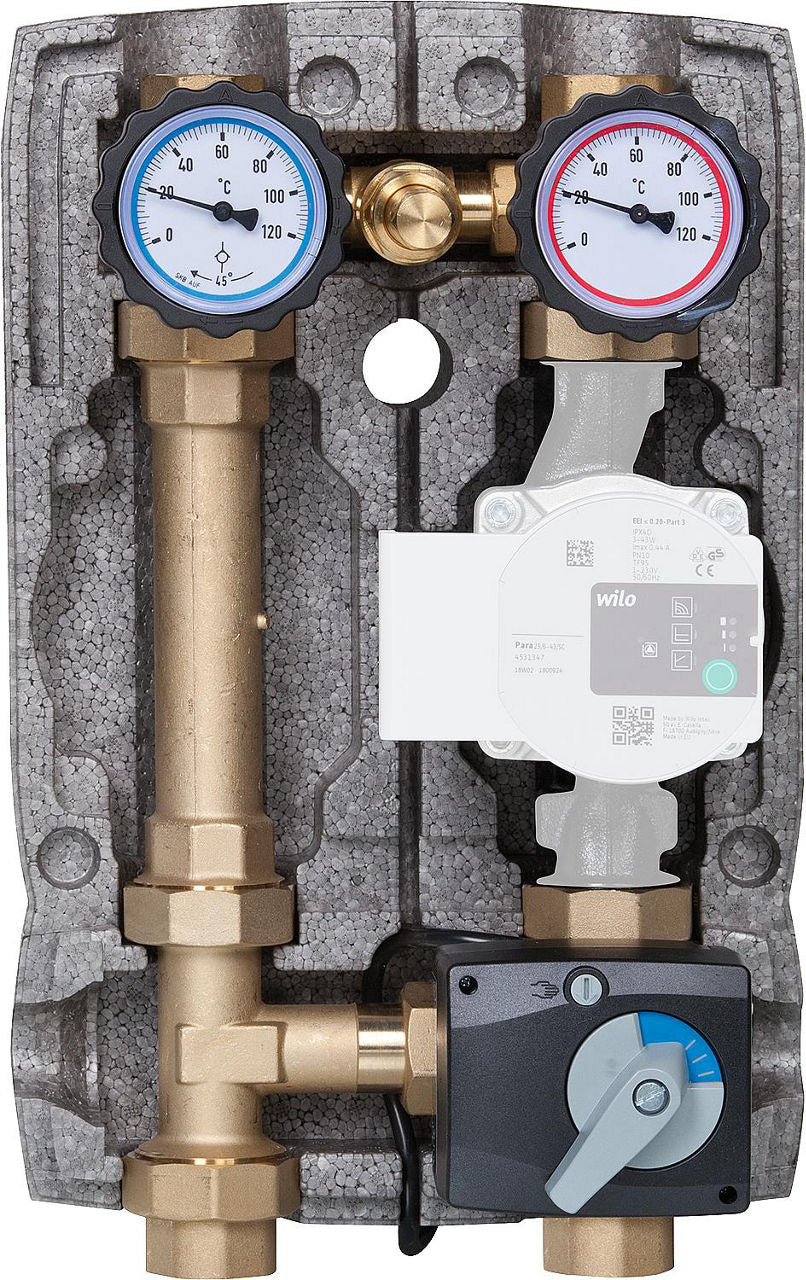

  • SKU 90 517 74 : Sans circulateur
  • SKU 90 032 17 : Circulateur Wilo Para 25/6 SC et servomoteur
  • SKU 90 071 77 : Circulateur Grundfos UPM3S Auto 25-60 et servomoteur
Fiches techniques
Module hydraulique Easyflow DN25 (1") avec vanne 3 voies et soupape de décharge
Module hydraulique Easyflow DN25 (1") avec vanne 3 voies et soupape de décharge
CHF 285.30 - CHF 604.90
Sans circulateur 90 517 74
CHF 285.30 /chaque

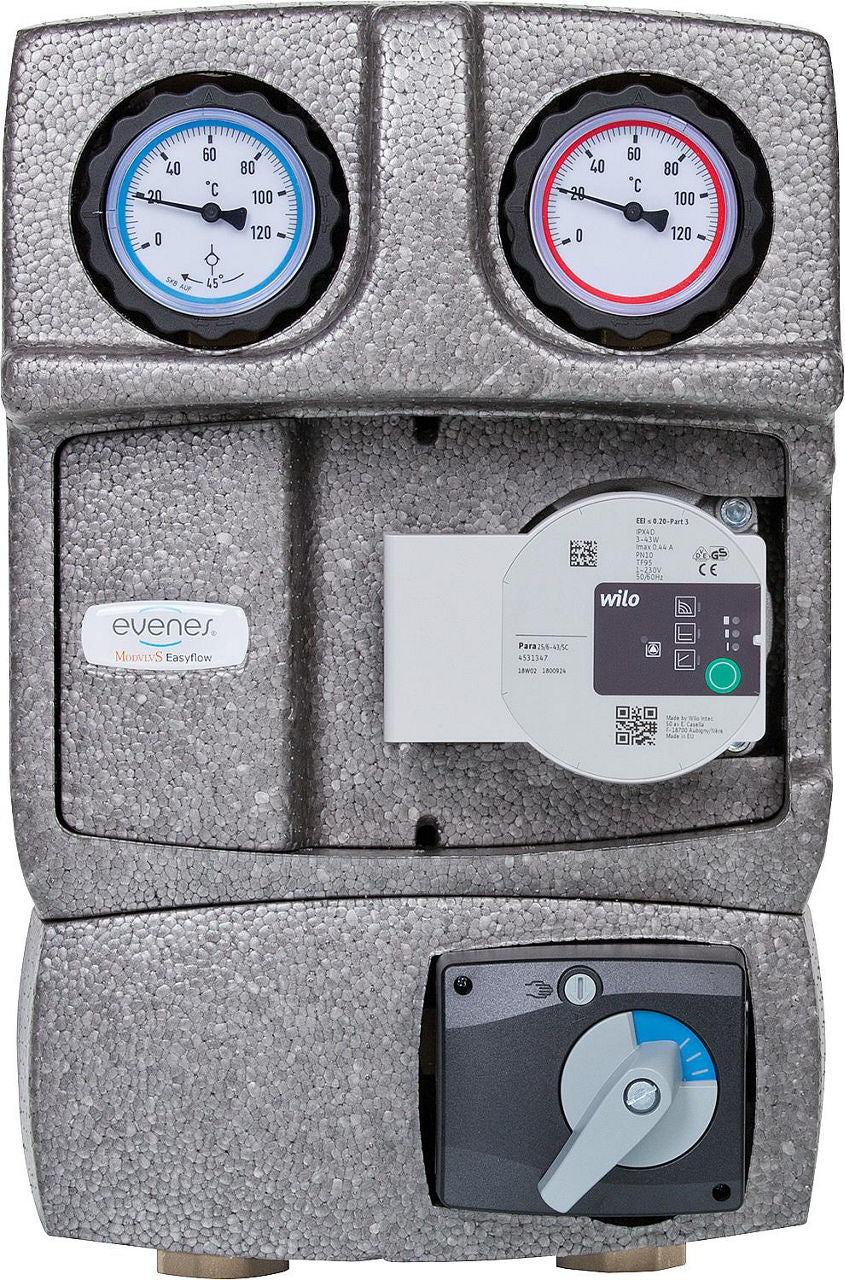

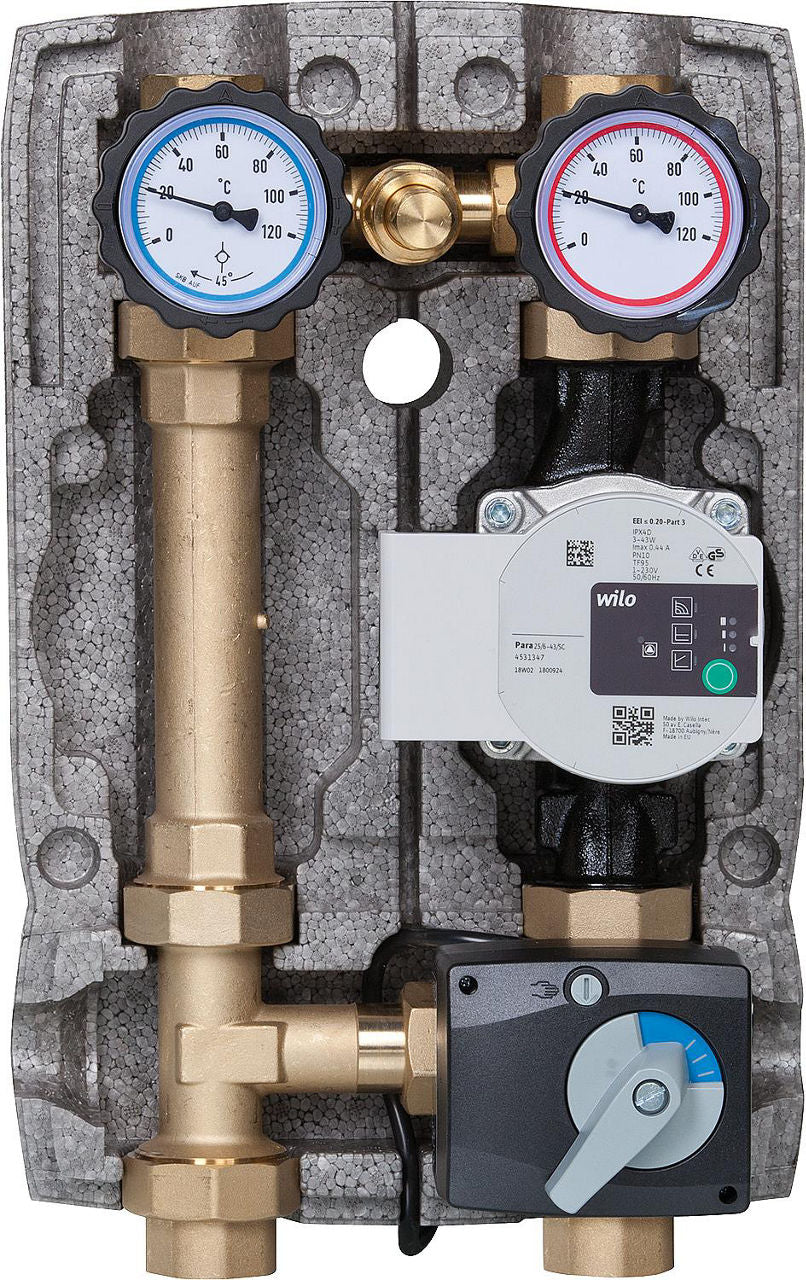

Circulateur Wilo Para 25/6 SC et servomoteur 90 032 17
CHF 591.65 /chaque

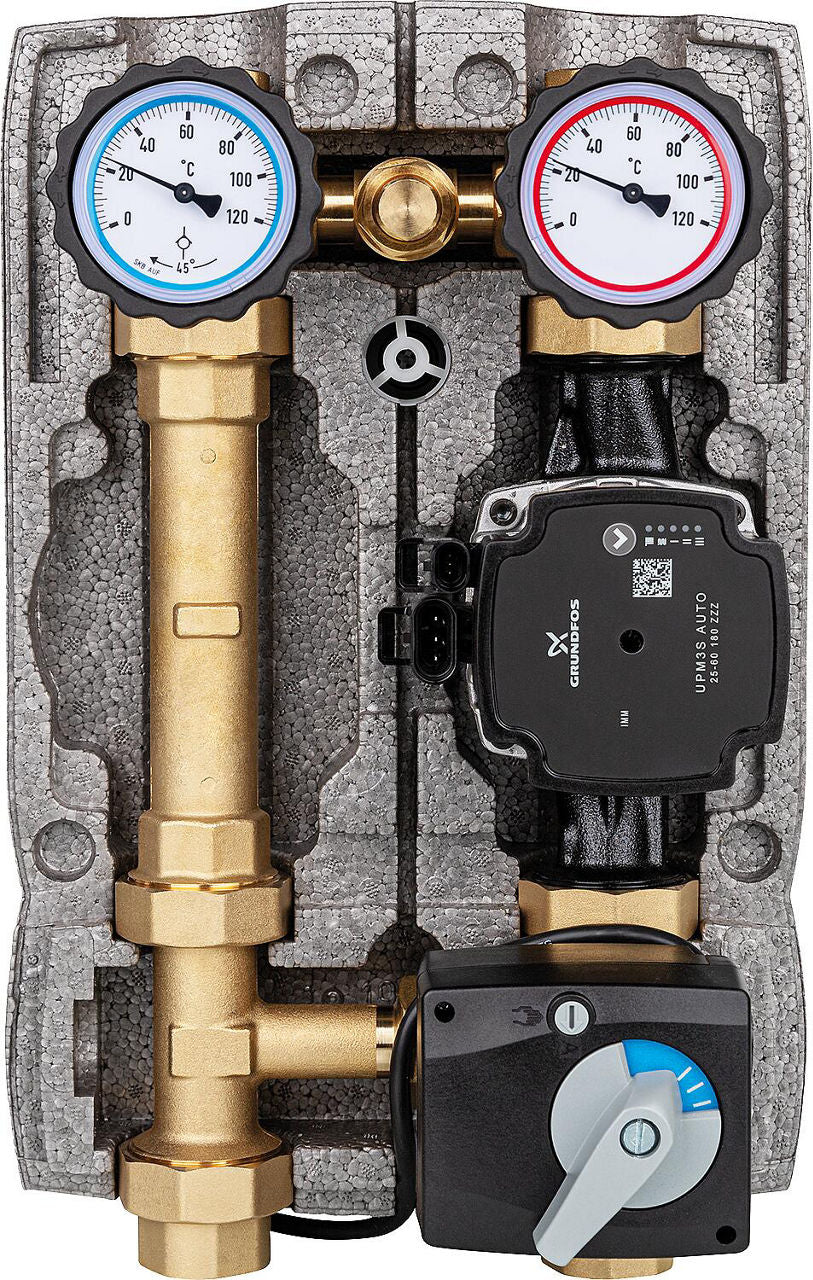

Circulateur Grundfos UPM3S Auto 25-60 et servomoteur 90 071 77
CHF 604.90 /chaque
