CHF 369.20 - CHF 382.40
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

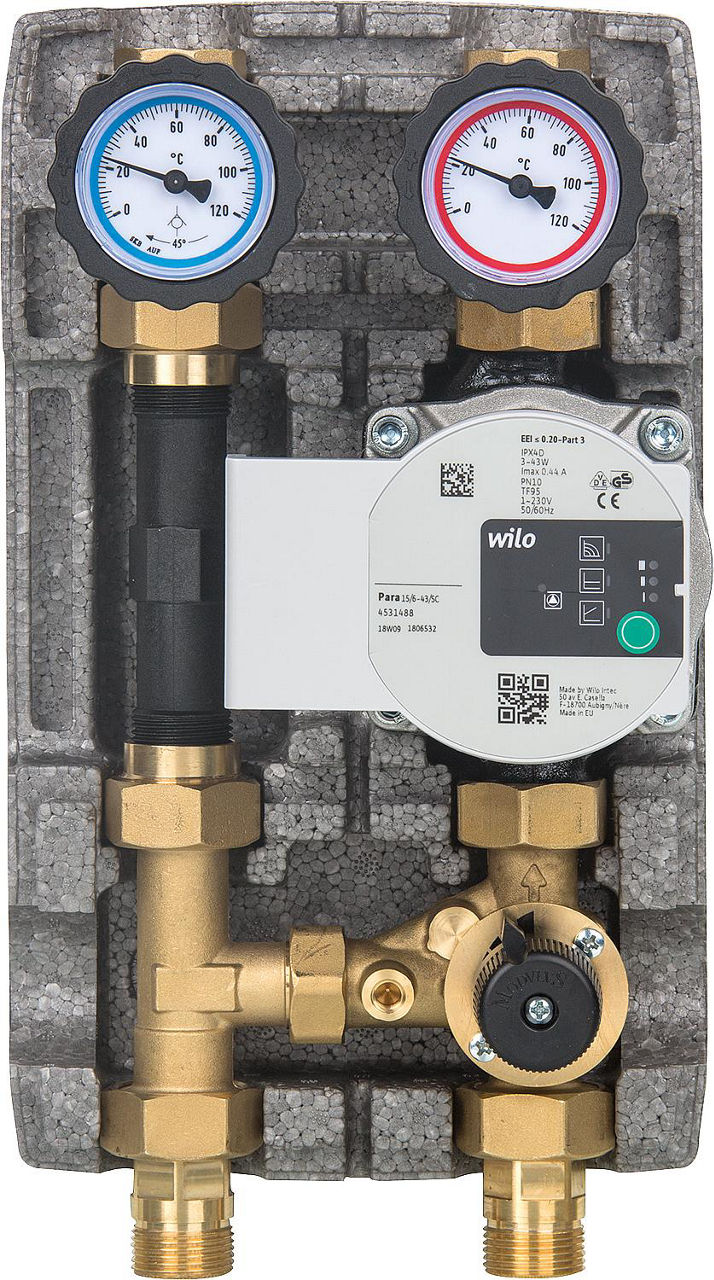

Description

Départ

  • 1 x vanne à boisseau à brides pour circulateur avec volant thermomètre (anneau thermomètre rouge, 0-120°C) avec raccord pour sonde M10 pour compteur d'énergie thermique
  • 2 x écrou tournant et joint
  • 1 x raccord à visser DN 20 (3/4")
  • Incl. circulateur Wilo Para 15/6 SC, longueur de montage 130 mm

Retour

  • 1 x vanne à boisseau à brides pour circulateur avec volant thermomètre (anneau thermomètre bleu, 0-120°C) et clapet anti-gravité relevable par rotation de 45° du volant
  • 1 x tronçon de montage pour compteur d'énergie thermique pour DN 20, compteur d'énergie thermique 2,5 m³/h
  • 1 x raccord à visser DN 20 (3/4")
  • Départ et retour interchangeables

Données techniques module hydraulique

  • Température de service max.: 110 °C
  • Pression de service max.: 10 bar
  • Raccords côté chaudière: DN 20 (3/4") filetage mâle
  • Raccords côté consommateur: DN 20 (3/4") filetage femelle
  • Clapet anti-gravité: 20 mbar
  • Entraxe: 90 mm
  • Matériau: Laiton
  • Isolation: EPP
  • Dimensions (avec isolation) HxLxP: 302x180x142 mm

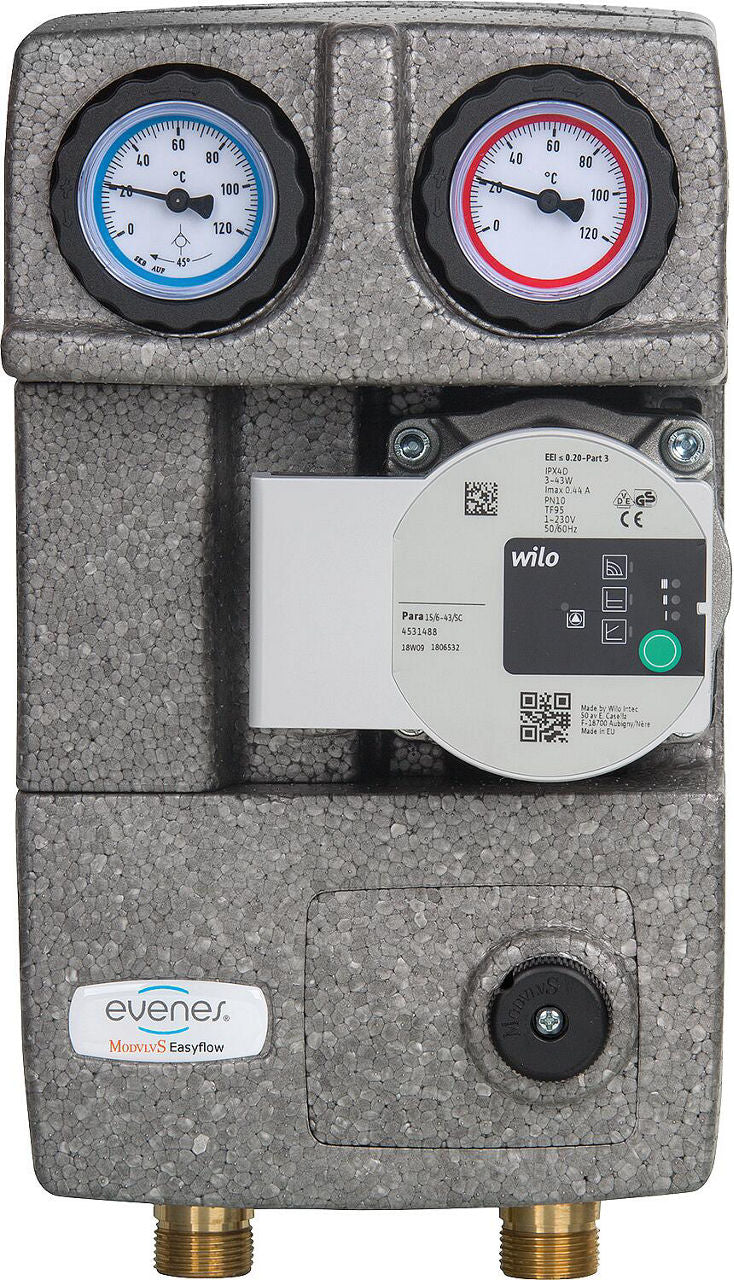

Données techniques circulateur Wilo Para 15/6 SC

  • Diamètre nominal: DN 15 (1/2")x DN 25 (1")
  • Longueur de montage: 130 mm
  • Hauteur manométrique: 6,0 m
  • Tension de service: 230 V/AC
  • EEI: ≤0,20
  • Courbe pression proportionnelle: 3
  • Courbe pression constante: 3
  • Vitesse constante: 3
  • Matériau: Fonte grise revêtue KTL
  • Kvs: 4,0
  • Puissance max.: 28 kW
  • Débit: max. 1200 l/h
  • Départ: 1x vanne mélangeuse 3 voies à valeur fixe
  • Retour: Té pour vanne mélangeuse 3 voies à valeur fixe

Données techniques

Exécution mélangé
Pression de service max. [bar] 10
Matériau Laiton
Entraxe [mm] 90
Profondeur [mm] 142
Variantes disponibles
  • SKU 90 035 54 : Circulateur Wilo Para 15/6 SC

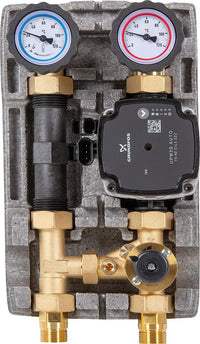

  • SKU 90 071 71 : Circulateur Grundfos UPM3S Auto 15-60
Fiches techniques
Module hydraulique Easyflow DN20 avec mélangeur 3 voies, raccord compteur d energie
Module hydraulique Easyflow DN20 avec mélangeur 3 voies, raccord compteur d energie
CHF 369.20 - CHF 382.40
Circulateur Wilo Para 15/6 SC 90 035 54
CHF 369.20 /chaque
Circulateur Grundfos UPM3S Auto 15-60 90 071 71
CHF 382.40 /chaque
