Module hydraulique avec vanne thermique K 33, DN 25 (1")
Module hydraulique avec vanne thermique K 33, DN 25 (1")
Module hydraulique avec vanne thermique K 33, DN 25 (1")
Module hydraulique avec vanne thermique K 33, DN 25 (1")
Module hydraulique avec vanne thermique K 33, DN 25 (1")
Module hydraulique avec vanne thermique K 33, DN 25 (1")
Module hydraulique avec vanne thermique K 33, DN 25 (1")
Module hydraulique avec vanne thermique K 33, DN 25 (1")

Module hydraulique avec vanne thermique K 33, DN 25 (1")

CHF 581.90
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

Pour les chauffages thermostatiques de surface ou les chauffages faibles température (par ex.planchers chauffants)

  • Raccords: DN 25 (1") femelle
  • Clapet anti-thermosiphon (réglable) dans le tube retour
  • Pas d'augmentation sonore par l'utilisation d'une pompe de régulation électronique
  • Imperméablité 200 mm, à ressort, permettant également un montage couché ou tête en bas
  • Conduits départ et retour réversibles (pour l'inversion du courant un kit de conversion mélangé est nécessaire, N° de commande 90 006 84 et 85, non compris dans la livraison)
  • Thermostat d'applique, réglable 20-60°C, la pompe s'arrête par un dépassement de la température donné.

Mélangeur 3 voies avec Bypass 0-50%

  • et commande thermostatique
  • Régulation commandée par un thermostat avec sonde d'applique (plage de réglage 20-50°C)
  • Réglage manuel
  • Bypass réglable
  • Vanne anti-retour intégrée au mitigeur, empêchant les problèmes de circulation

Matériaux

  • Robinetterie: laiton
  • Joints: EPDM/NBR

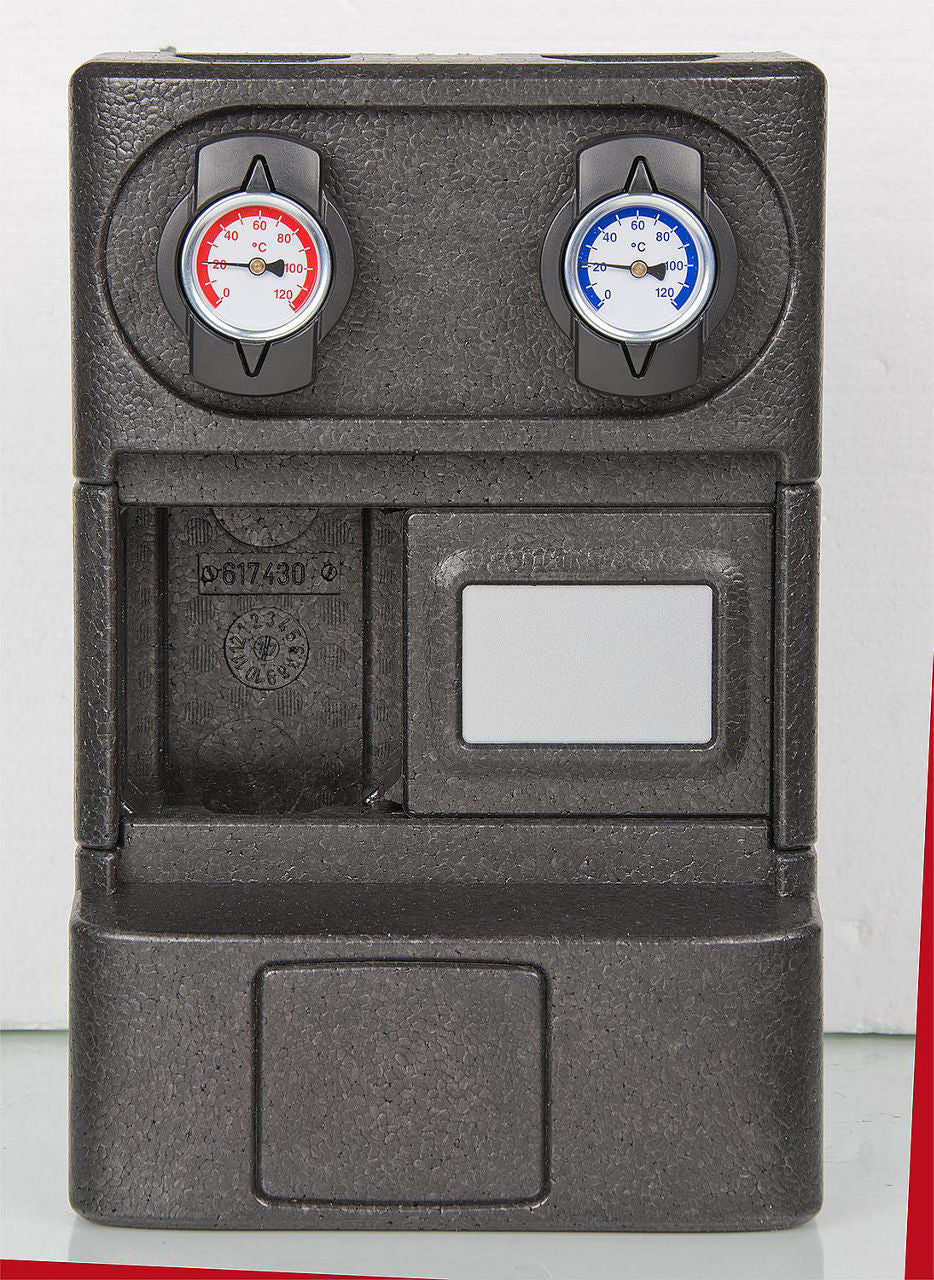

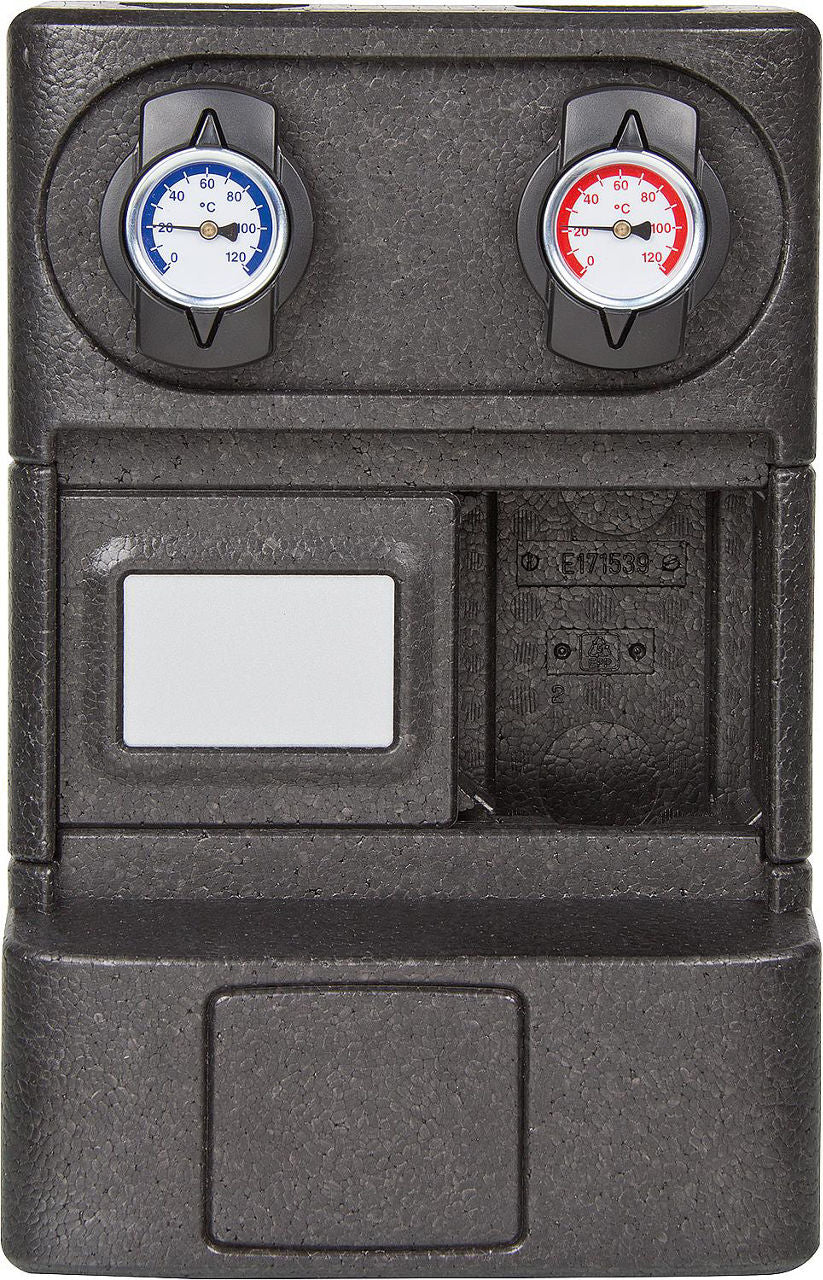

  • Isolation selon EnEV: EPP
  • Domaine d'application: jusqu'à 10 kW
  • Coefficient kvs: 2,6
  • Température: max. 110°C
  • Pression: max. 8 bar

Dimensions

  • Entraxe : 125 mm
  • Longueur de montage : 345 mm
  • Dimensions isolation (lxH): 250 x 415 mm

Livré sans circulateur!

  • (circulateur adapté : DN 25 avec filetage mâle DN 40 (1½"), longueur 180 mm)

Données techniques

Modèle arrivée droite (90 017 28) · arrivée gauche (90 017 29)
Référence fabricant 36073WUS01 (90 017 28) · 36073LWUS01 (90 017 29)
Puissance max. Puissance [kW] 8
Taille du raccord [DN] 25
Matériau d'isolation thermique mousse dure
Avec régulation du circuit de chauffage Non
Température max. Affichage Thermomètres [°C] 120
Clapet anti-thermosiphon [mbar] 20
Entraxe [mm] 125
Valeur fixe min. réglable [°C] 20
Valeur fixe réglable max. 50
Vanne mélangeuse à 3 voies Non
Vanne de mélange à 4 voies Non
Tronçon de montage pour compteurs thermiques Non
Largeur [mm] 250
Version Valeur fixe
Hauteur [mm] 415
Pression de service max. [bar] 6
Avec thermomètre Oui
Matériau laiton
Avec circulateur Non
Avec servomoteur-moteurs Non
Avec Soupape de décharge Non
Avec dérivation Oui
Valeur Kvs 2.6
Variantes disponibles

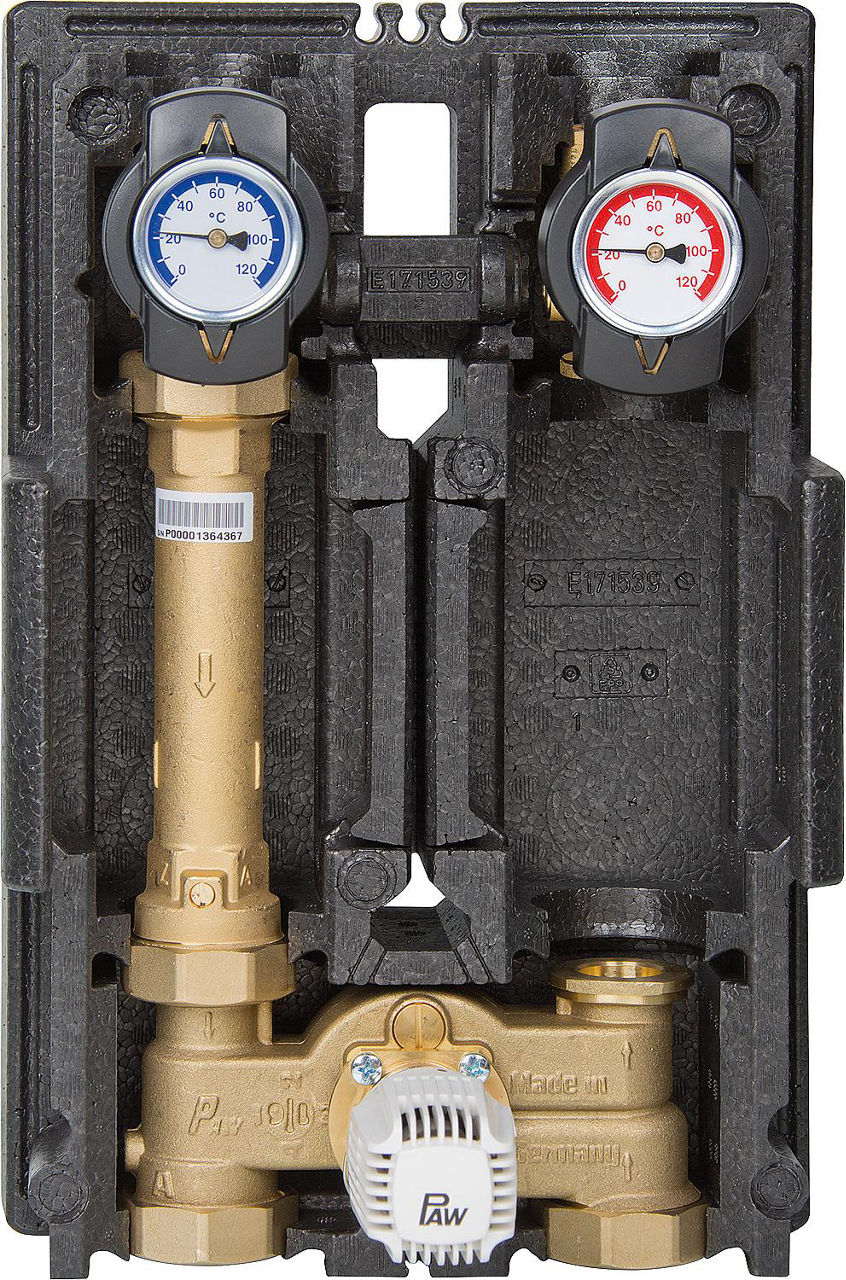

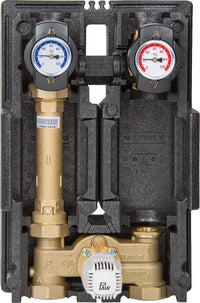

Arrivée droite 90 017 28

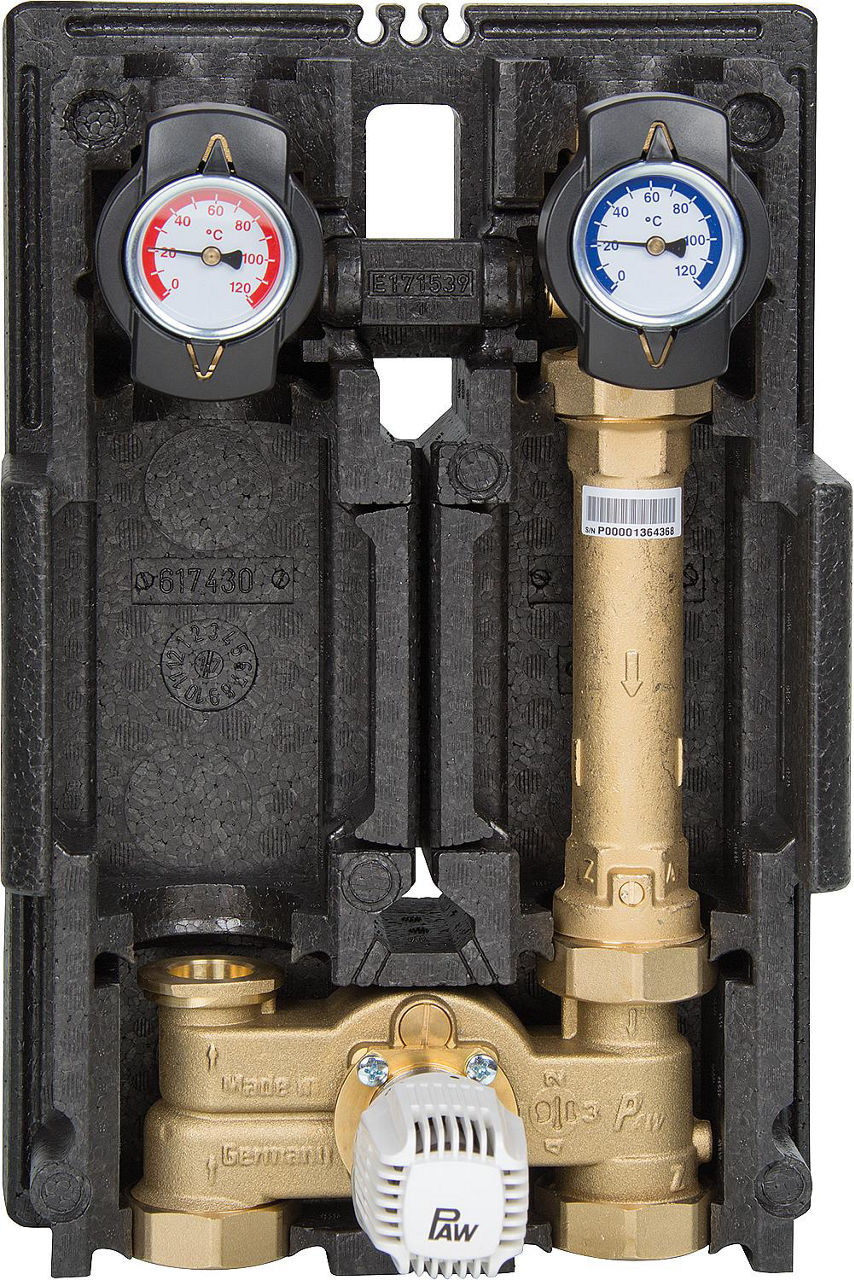

Arrivée gauche 90 017 29
Fiches techniques
Module hydraulique avec vanne thermique K 33, DN 25 (1")
Module hydraulique avec vanne thermique K 33, DN 25 (1")
CHF 581.90
Arrivée droite 90 017 28
CHF 581.90 /chaque
Arrivée gauche 90 017 29
CHF 581.90 /chaque
