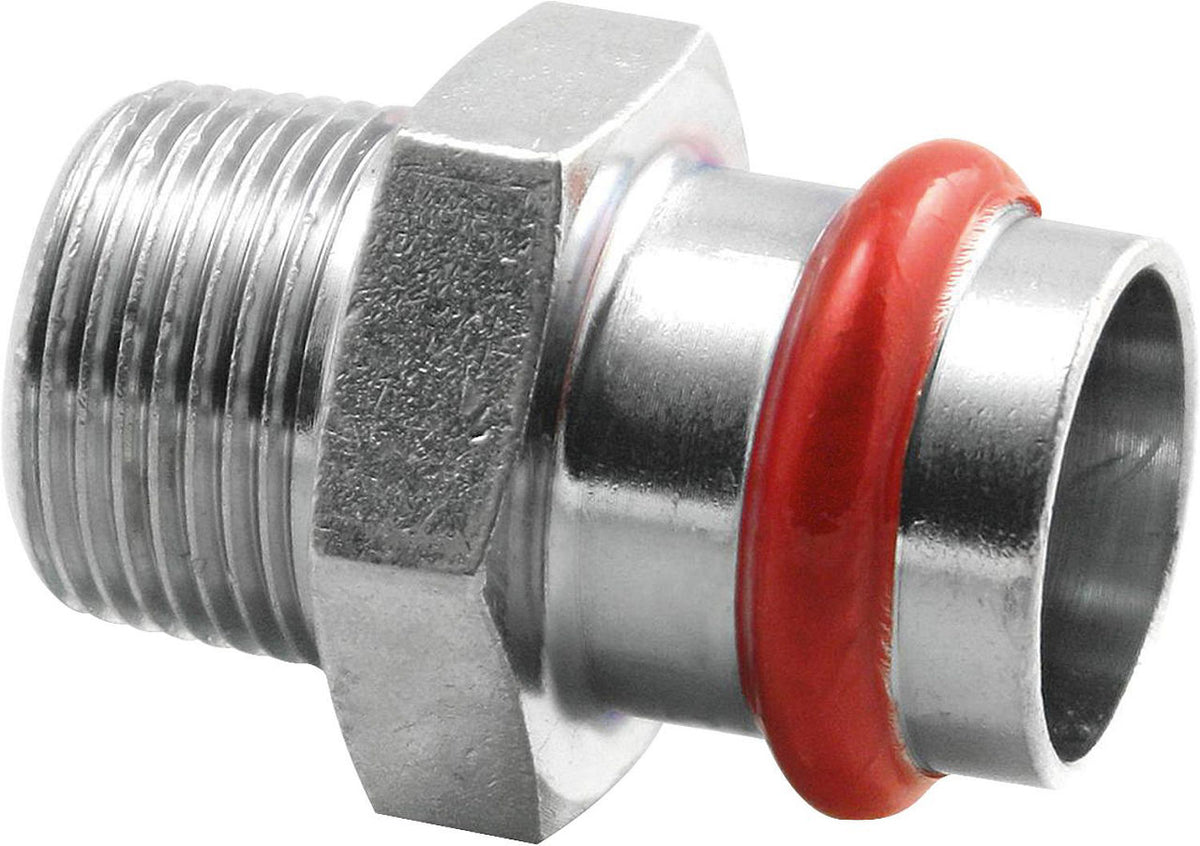

Manchon de transition à sertir acier contour V (filetage M)
Manchon de transition à sertir acier contour V (filetage M)

Manchon de transition à sertir acier contour V (filetage M)

CHF 4.70 - CHF 17.65
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Raccords à sertir en acier au carbone électrozingués avec contour V pour installations de chauffage en circuit fermé conformes à la norme DIN 4751. Adaptés aux circuits d'eau fermés, installations de refroidissement et conduites d'air comprimé sec. Manchon de transition avec départ fileté mâle.

Caractéristiques

  • Raccords à sertir en acier au carbone avec contour V
  • Revêtement électrozingué anticorrosion
  • Conforme à la norme DIN 4751 pour installations de chauffage en circuit fermé
  • Compatible avec circuits d'eau fermés et installations de refroidissement
  • Utilisable pour conduites d'air comprimé sec
  • Manchon de transition avec départ fileté mâle (AG)
  • Système de sertissage contour V

Données techniques

Nombre de raccordements 2
Marque Eurotubi
Raccord 1 Manchon comprimé
Forme droit
Sceau DVGW Non
Convient à l'eau potable selon la liste positive de l'UBA Non
Raccord 2 filetage extérieur
Dimensions Ø15 mm - 3/8" : 15 mm x DN 10 (3/8“) · Ø15 mm - 1/2" : 15 mm x DN 15 (1/2“) · Ø15 mm - 3/4" : 15 mm x DN 20 (3/4“) · Ø18 mm - 1/2" : 18 mm x DN 15 (1/2“) · Ø18 mm - 3/4" : 18 mm x DN 20 (3/4“) · Ø22 mm - 1/2" : 22 mm x DN 15 (1/2“) · Ø22 mm - 3/4" : 22 mm x DN 20 (3/4“) · Ø22 mm - 1" : 22 mm x DN 25 (1“) · Ø28 mm - 3/4" : 28 mm x DN 20 (3/4“) · Ø28 mm - 1" : 28 mm x DN 25 (1“) · Ø35 mm - 1 1/4" : 35 mm x DN 32 (1 1/4“) · Ø35 mm - 1 1/2" : 35 mm x DN 40 (1 1/2“) · Ø42 mm - 1 1/2" : 42 mm x DN 40 (1 1/2“) · Ø54 mm - 2" : 54 mm x DN 50 (2“)
Exécution 1 pièce
Température max. de fluide (fonctionnement continu) [°C] 120
A joint plat Non
Conique Non
Pression max. de travail [bar] 16
Variantes disponibles
  • SKU 90 873 48 : Ø15 mm - 3/8"
  • SKU 90 873 49 : Ø15 mm - 1/2"
  • SKU 90 873 50 : Ø15 mm - 3/4"
  • SKU 90 873 51 : Ø18 mm - 1/2"
  • SKU 90 873 52 : Ø18 mm - 3/4"
  • SKU 90 873 53 : Ø22 mm - 1/2"
  • SKU 90 873 54 : Ø22 mm - 3/4"
  • SKU 90 873 55 : Ø22 mm - 1"
  • SKU 90 873 56 : Ø28 mm - 3/4"
  • SKU 90 873 57 : Ø28 mm - 1"
  • SKU 90 873 58 : Ø35 mm - 1 1/4"
  • SKU 90 873 59 : Ø35 mm - 1 1/2"
  • SKU 90 873 60 : Ø42 mm - 1 1/2"
  • SKU 90 873 61 : Ø54 mm - 2"
Fiches techniques
Manchon de transition à sertir acier contour V (filetage M)
Manchon de transition à sertir acier contour V (filetage M)
CHF 4.70 - CHF 17.65
Manchon de transition à sertir acier contour V (filetage M)
Ø15 mm - 3/8" 90 873 48
CHF 4.70 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø15 mm - 1/2" 90 873 49
CHF 5 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø15 mm - 3/4" 90 873 50
CHF 6.65 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø18 mm - 1/2" 90 873 51
CHF 5.15 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø18 mm - 3/4" 90 873 52
CHF 5.50 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø22 mm - 1/2" 90 873 53
CHF 5.70 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø22 mm - 3/4" 90 873 54
CHF 5.60 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø22 mm - 1" 90 873 55
CHF 7.70 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø28 mm - 3/4" 90 873 56
CHF 9.15 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø28 mm - 1" 90 873 57
CHF 7.50 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø35 mm - 1 1/4" 90 873 58
CHF 10.80 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø35 mm - 1 1/2" 90 873 59
CHF 11.25 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø42 mm - 1 1/2" 90 873 60
CHF 11.45 /chaque
Manchon de transition à sertir acier contour V (filetage M)
Ø54 mm - 2" 90 873 61
CHF 17.65 /chaque
