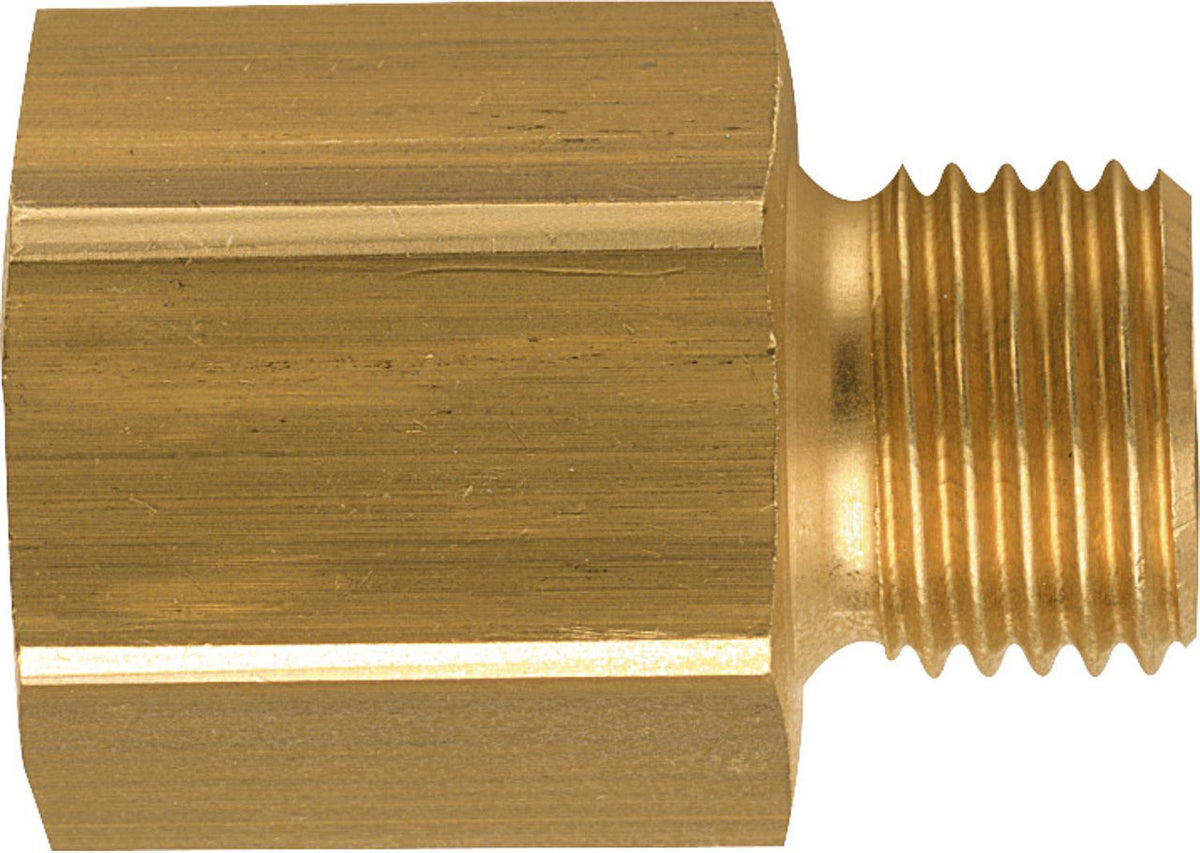

Mamelon de réduction fileté conforme à la norme européenne 98/83/CE sur l'eau potable avec teneur en plomb réduite. Équipé d'obturateurs NW 7,2 = 40 mm². Raccordement M/F avec différentes combinaisons de diamètres nominaux.
Caractéristiques
- Conforme à la norme européenne 98/83/CE sur l'eau potable
- Matériau de base avec teneur en plomb réduite selon directives européennes
- Équipé d'obturateurs NW 7,2 = 40 mm²
- M (a) et F (i) selon norme G
- Disponible en plusieurs combinaisons de diamètres nominaux DN 6 à DN 20
Données techniques
| Nombre de raccordements |
2 |
| Raccord 1 |
filetage extérieur |
| Forme |
droit |
| Sceau DVGW |
Non |
| Convient à l'eau potable selon la liste positive de l'UBA |
Oui |
| Raccord 2 |
filetage intérieur |
| Dimensions |
long 1/8". x 1/8" : DN 6 (1/8”) a x DN 6 (1/8”) i* · long 1/8" x 1/4" : DN 6 (1/8”) a x DN 8 (1/4”) i* · long 1/4" x 1/8" : DN 8 (1/4”) a x DN 6 (1/8”) i* · long 1/4" x 1/4" : DN 8 (1/4”) a x DN 8 (1/4”) i · long 1/4" x 3/8" : DN 8 (1/4”) a x DN 10 (3/8”) i* · long 3/8" x 1/4" : DN 10 (3/8”) a x DN 8 (1/4”) i* · long 3/8" x 3/8" : DN 10 (3/8”) a x DN 10 (3/8”) i* · long 3/8" x 1/2" : DN 10 (3/8”) a x DN 15 (1/2”) i* · long 1/2" x 3/4" : DN 15 (1/2“) a x DN 20 (3/4”) i* · long 1/2" x 3/8" : DN 15 (1/2”) a x DN 10 (3/8”) i · long 1/2" x 1/2" : DN 15 (1/2”) a x DN 15 (1/2”) i |
| Longueur [mm] |
long 1/8". x 1/8" : 23 · long 1/8" x 1/4" : 26 · long 1/4" x 1/8" : 26 · long 1/4" x 1/4" : 28 · long 1/4" x 3/8" : 29 · long 3/8" x 1/4" : 29 · long 3/8" x 3/8" : 29 · long 3/8" x 1/2" : 32 · long 1/2" x 3/4" : 31 · long 1/2" x 3/8" : 34 · long 1/2" x 1/2" : 34 |
| Exécution |
1 pièce |
| Température max. de fluide (fonctionnement continu) [°C] |
80 |
| SW [mm] |
long 1/8". x 1/8" : 14 · long 1/8" x 1/4" : 17 · long 1/4" x 1/8" : 17 · long 1/4" x 1/4" : 17 · long 1/4" x 3/8" : 19 · long 3/8" x 1/4" : 19 · long 3/8" x 3/8" : 19 · long 3/8" x 1/2" : 24 · long 1/2" x 3/4" : 32 · long 1/2" x 3/8" : 24 · long 1/2" x 1/2" : 24 |
| A joint plat |
Non |
| Conique |
Non |
| Pression max. de travail [bar] |
10 |
Variantes disponibles
- SKU 82 001 41: Mamelon réduit long (M/F) long 1/8". x 1/8"
- SKU 82 001 42: Mamelon réduit long (M/F) long 1/8" x 1/4"
- SKU 82 001 43: Mamelon réduit long (M/F) long 1/4" x 1/8"
- SKU 82 001 44: Mamelon réduit long (M/F) long 1/4" x 1/4"
- SKU 82 001 45: Mamelon réduit long (M/F) long 1/4" x 3/8"
- SKU 82 001 46: Mamelon réduit long (M/F) long 3/8" x 1/4"
- SKU 82 001 47: Mamelon réduit long (M/F) long 3/8" x 3/8"
- SKU 82 001 48: Mamelon réduit long (M/F) long 3/8" x 1/2"
- SKU 82 001 51: Mamelon réduit long (M/F) long 1/2" x 3/4"
- SKU 82 001 49: Mamelon réduit long (M/F) long 1/2" x 3/8"
- SKU 82 001 50: Mamelon réduit long (M/F) long 1/2" x 1/2"
