CHF 121.80 - CHF 2,627.55
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

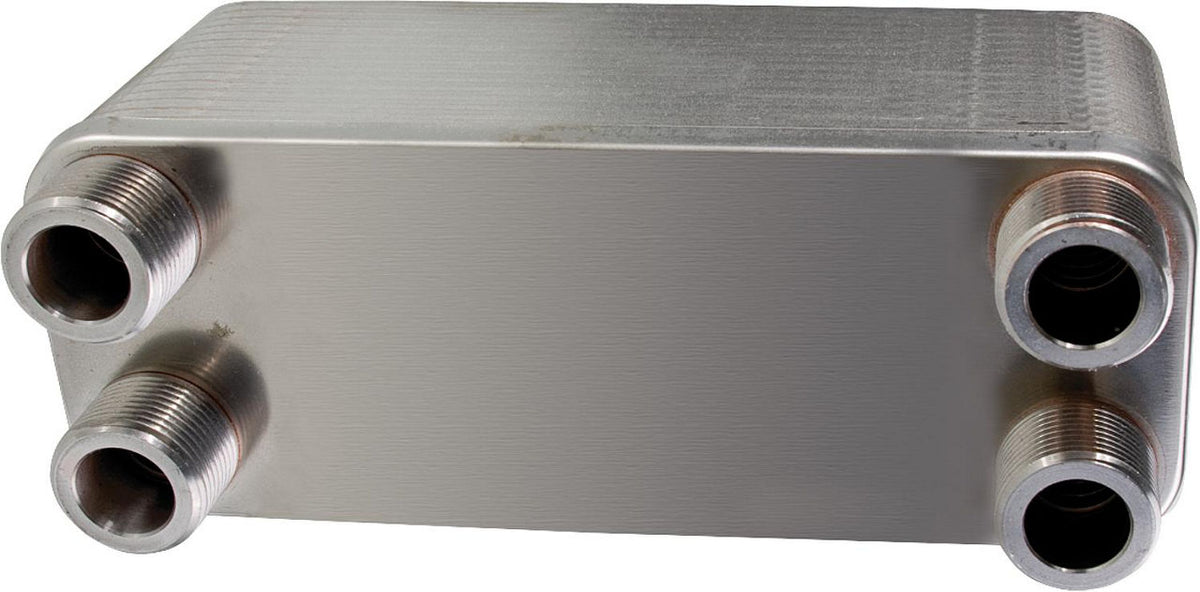

Description

  • Convient pour l'utilisation dans des milieux tels que l'eau, les Huiles, les fluides frigorigènes, l'antigel.
  • Ne convient pas aux fluides tels que : eau de mer, ammoniaque, huiles de silicone, fluides à forte teneur en chlore, ainsi qu'aux fluides très encrassés.
  • Echangeurs de chaleur brasés
  • Matériau de la plaque : acier inoxydable AISI 316/AISI 304
  • Matériau de brasage : 99,9% CU
  • Raccord :
  • jusqu'à DN 40 (1 1/2") à joint plat
  • à partir de DN 50 (2"), étanchéité des raccords métalliques.
  • Pression de service admissible primaire/secondaire voir tableau
  • Toutes ces données sont valables pour un régime d'eau (primaire/secondaire) de 20 K et une température d'approche de 10 K
  • La perte de charge maximum est de 25 KPa, la vitesse du flux ne doit pas être inférieure à 5 m/s car des turbulences peuvent être engendrées
  • Pour le dimensionnement de l'échangeur à plaques, veuillez vous reporter au tableau de sélection

Données techniques

Version brasé
Type de raccordement primaire filetage mâle
Type de raccordement secondaire filetage mâle
Convient pour coque d'isolation Oui
Variantes disponibles
Modèle Raccord Entraxe [mm] Température de départ max. [°C] Profondeur [mm] Distance entre raccords [mm] Pression de fonctionnement max. [bar] Référence
ZB 10/16 · 0 à 20 kW 4 x DN 20 (G 3/4") 154 120 48 40 Primaire 5, secondaire 10 90 002 67
ZB 10/20 · 0 à 20 kW 4 x DN 20 (G 3/4") 154 120 58 40 Primaire 5, secondaire 10 90 002 68
ZB 10/30 · 0 à 20 kW 4 x DN 20 (G 3/4") 154 120 83 40 Primaire 5, secondaire 10 90 002 69
ZB 10/40 · 0 à 20 kW 4 x DN 20 (G 3/4") 154 120 108 40 — 90 883 46

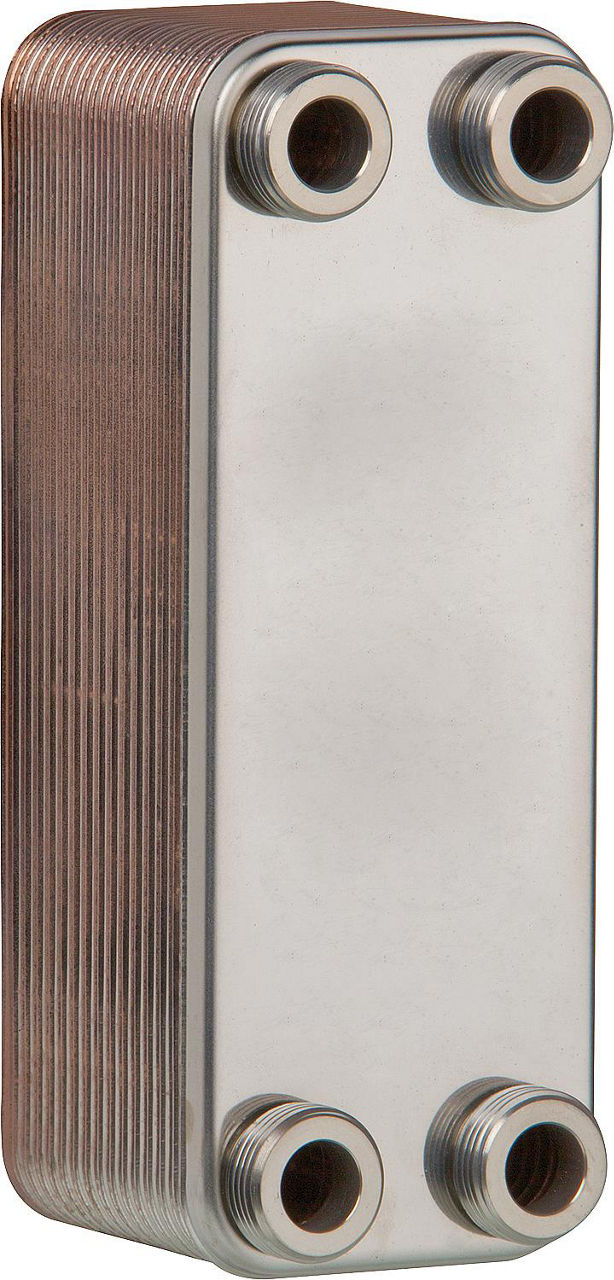

ZB 20/10 · 0 à 25 kW 4 x DN 20 (G 3/4") 172 120 33 42 Primaire 5, secondaire 10 97 008 60
ZB 20/20 · 0 à 25 kW 4 x DN 20 (G 3/4") 172 120 59 42 Primaire 5, secondaire 10 97 008 61
ZB 20/30 · 0 à 25 kW 4 x DN 20 (G 3/4") 172 120 85 42 Primaire 5, secondaire 10 97 008 62
ZB 20/40 · 0 à 25 kW 4 x DN 20 (G 3/4") 172 120 111 42 — 90 883 47
ZB 30/10 · 10 à 90 kW 4 x DN 20 (G 3/4") 278 120 33 40 Primaire 5, secondaire 10 97 008 63
ZB 30/20 · 10 à 90 kW 4 x DN 20 (G 3/4") 278 120 58 40 Primaire 5, secondaire 10 97 008 64
ZB 30/30 · 10 à 90 kW 4 x DN 20 (G 3/4") 278 120 83 40 Primaire 5, secondaire 10 97 008 65
ZB 30/40 · 10 à 90 kW 4 x DN 20 (G 3/4") 278 120 108 40 Primaire 5, secondaire 10 97 008 66
ZB 30/50 · 10 à 90 kW 4 x DN 20 (G 3/4") 278 120 133 40 — 90 883 48

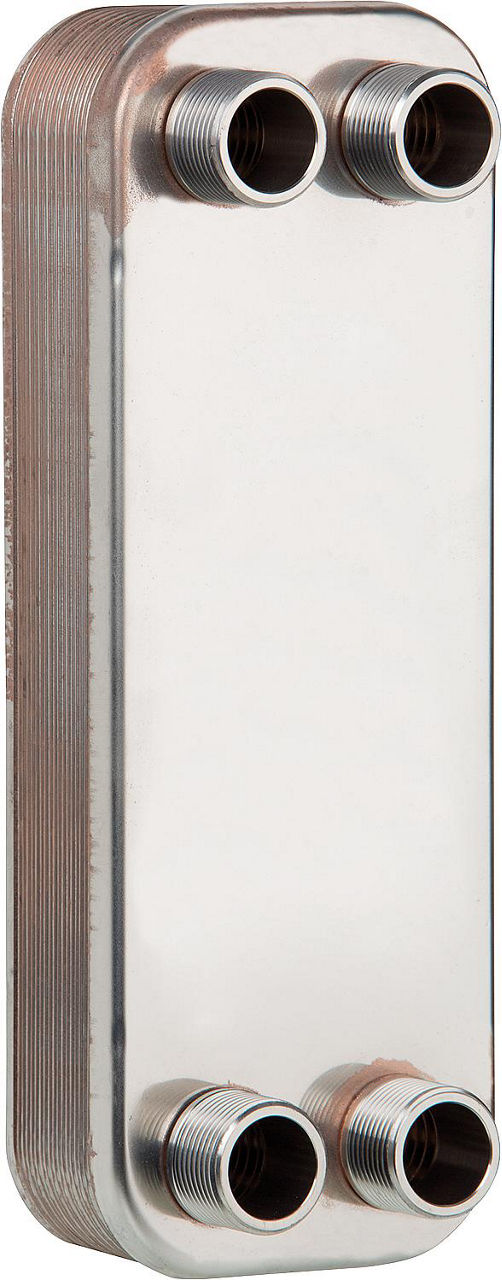

ZB 35/10 · 10 à 180 kW 4 x DN 25 (G 1") 250 200 35 50 30 97 020 44
ZB 35/20 · 10 à 180 kW 4 x DN 25 (G 1") 250 200 61 50 30 97 020 45
ZB 35/30 · 10 à 180 kW 4 x DN 25 (G 1") 250 200 86 50 30 97 020 46
ZB 35/40 · 10 à 180 kW 4 x DN 25 (G 1") 250 200 112 50 30 97 020 47
ZB 35/50 · 10 à 180 kW 4 x DN 25 (G 1") 250 200 137 50 30 97 020 48
ZB 35/60 · 10 à 180 kW 4 x DN 25 (G 1") 250 200 163 50 — 90 883 50
ZB 35/80 · 10 à 180 kW 4 x DN 25 (G 1") 250 200 214 50 — 90 883 51
ZB 40/20 · 10 à 90 kW 4 x DN 20 (G 3/4") 432 200 52 40 — 90 883 53
ZB 40/30 · 10 à 90 kW 4 x DN 20 (G 3/4") 432 200 74 40 — 90 883 54
ZB 40/40 · 10 à 90 kW 4 x DN 20 (G 3/4") 432 200 95 40 — 90 883 55
ZB 40/50 · 10 à 90 kW 4 x DN 20 (G 3/4") 432 200 117 40 — 90 883 56
ZB 50/20 · 50 à 300 kW 4 x DN 32 (G 1 1/4") 298 200 60 120 — 90 883 59
ZB 50/30 · 50 à 300 kW 4 x DN 32 (G 1 1/4") 298 200 86 120 — 90 883 60
ZB 50/40 · 50 à 300 kW 4 x DN 32 (G 1 1/4") 298 200 116 120 — 90 883 61
ZB 50/50 · 50 à 300 kW 4 x DN 32 (G 1 1/4") 298 200 141 120 — 90 883 62
ZB 50/60 · 50 à 300 kW 4 x DN 32 (G 1 1/4") 298 200 168 120 — 90 883 63

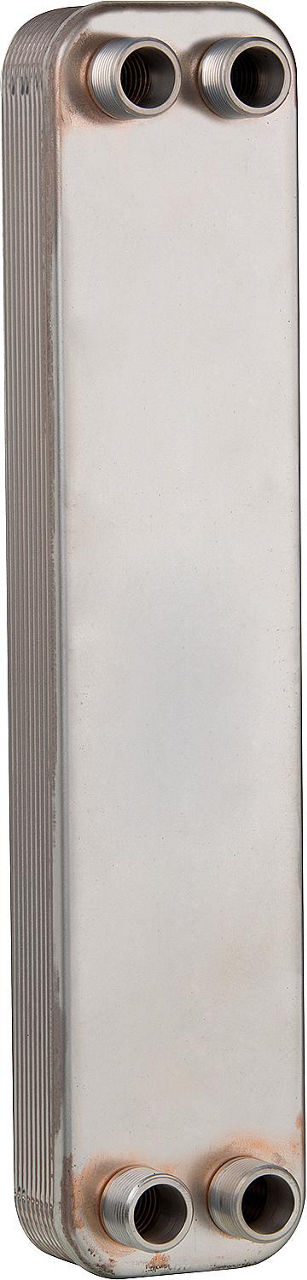

ZB 60/10 · 30 à 250 kW 4 x DN 25 (G 1") 466 200 35 50 30 97 008 67
ZB 60/20 · 30 à 250 kW 4 x DN 25 (G 1") 466 200 57 50 30 97 008 68
ZB 60/24 · 30 à 250 kW 4 x DN 32 (G 1 1/4") 473 200 58 65,5 30 97 008 69
ZB 60/30 · 30 à 250 kW 4 x DN 32 (G 1 1/4") 473 200 72 65,5 30 97 008 70
ZB 60/40 · 30 à 250 kW 4 x DN 32 (G 1 1/4") 473 200 96 65,5 30 97 008 71
ZB 60/50 · 30 à 250 kW 4 x DN 32 (G 1 1/4") 473 200 120 65,5 30 97 008 72
ZB 60/60 · 30 à 250 kW 4 x DN 32 (G 1 1/4") 473 200 143 65,5 — 90 883 66
ZB 60/80 · 30 à 250 kW 4 x DN 32 (G 1 1/4") 473 200 190 65,5 — 90 883 67
ZB 60/100 · 30 à 250 kW 4 x DN 32 (G 1 1/4") 473 200 241 65,5 — 90 883 68
ZB 70/40 · 115 à 800 kW 4 x DN 50 (G 2") 519 200 108 92 — 90 030 69
ZB 70/50 · 115 à 800 kW 4 x DN 50 (G 2") 519 200 132 92 — 90 030 70
ZB 70/80 · 115 à 800 kW 4 x DN 50 (G 2") 519 200 204 92 — 90 030 72

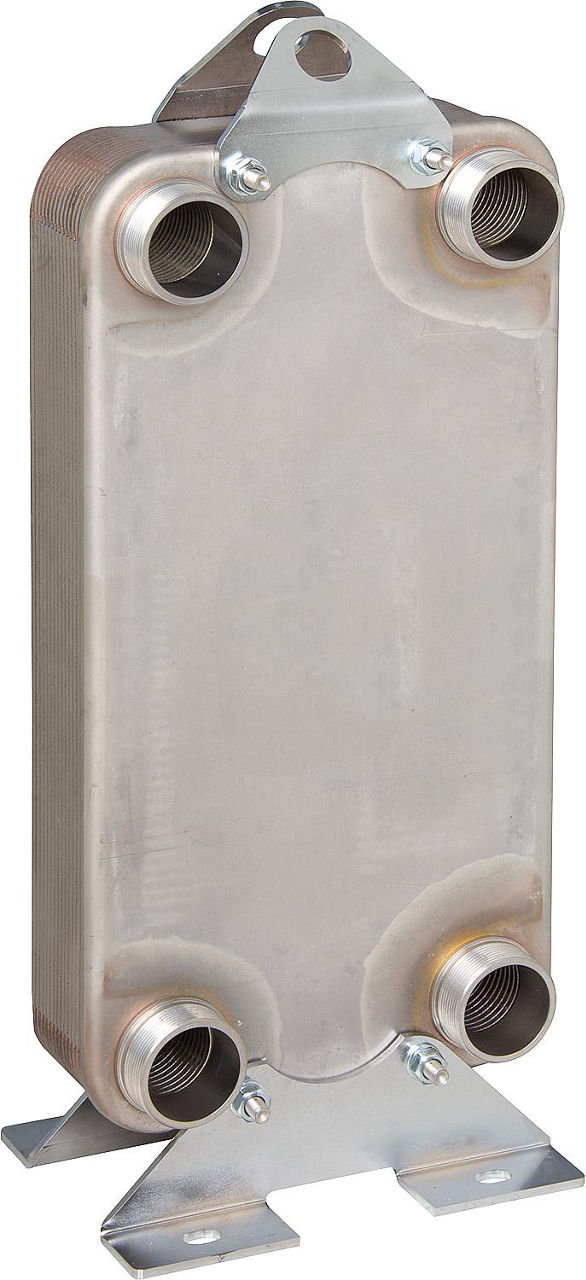

ZB 85/30 · 100 à 850 kW 4 x DN 50 (G 2") 439 200 78 177 — 90 883 77
ZB 85/50 · 100 à 850 kW 4 x DN 50 (G 2") 439 200 124 177 — 90 883 79
ZB 85/60 · 100 à 850 kW 4 x DN 50 (G 2") 439 200 148 177 — 90 883 80
ZB 85/80 · 100 à 850 kW 4 x DN 50 (G 2") 439 200 192 177 — 90 883 81
Fiches techniques
Échangeur de chaleur à plaques Zilmet
Échangeur de chaleur à plaques Zilmet
CHF 121.80 - CHF 2,627.55
ZB 10/16 · 0 à 20 kW 90 002 67
CHF 121.80 /chaque
ZB 10/20 · 0 à 20 kW 90 002 68
CHF 140.75 /chaque
ZB 10/30 · 0 à 20 kW 90 002 69
CHF 170.95 /chaque
ZB 10/40 · 0 à 20 kW 90 883 46
CHF 290.85 /chaque
ZB 20/10 · 0 à 25 kW 97 008 60
CHF 137.20 /chaque
ZB 20/20 · 0 à 25 kW 97 008 61
CHF 143.35 /chaque
ZB 20/30 · 0 à 25 kW 97 008 62
CHF 188.60 /chaque
ZB 20/40 · 0 à 25 kW 90 883 47
CHF 221.05 /chaque
ZB 30/10 · 10 à 90 kW 97 008 63
CHF 218.90 /chaque
ZB 30/20 · 10 à 90 kW 97 008 64
CHF 265.15 /chaque
ZB 30/30 · 10 à 90 kW 97 008 65
CHF 310.35 /chaque
ZB 30/40 · 10 à 90 kW 97 008 66
CHF 362.25 /chaque
ZB 30/50 · 10 à 90 kW 90 883 48
CHF 531.90 /chaque
ZB 35/10 · 10 à 180 kW 97 020 44
CHF 254.70 /chaque
ZB 35/20 · 10 à 180 kW 97 020 45
CHF 312 /chaque
ZB 35/30 · 10 à 180 kW 97 020 46
CHF 371.70 /chaque
ZB 35/40 · 10 à 180 kW 97 020 47
CHF 487.15 /chaque
ZB 35/50 · 10 à 180 kW 97 020 48
CHF 569.85 /chaque
ZB 35/60 · 10 à 180 kW 90 883 50
CHF 602.95 /chaque
ZB 35/80 · 10 à 180 kW 90 883 51
CHF 778.80 /chaque
ZB 40/20 · 10 à 90 kW 90 883 53
CHF 356.30 /chaque
ZB 40/30 · 10 à 90 kW 90 883 54
CHF 428.80 /chaque
ZB 40/40 · 10 à 90 kW 90 883 55
CHF 497.30 /chaque
ZB 40/50 · 10 à 90 kW 90 883 56
CHF 567.60 /chaque
ZB 50/20 · 50 à 300 kW 90 883 59
CHF 652.80 /chaque
ZB 50/30 · 50 à 300 kW 90 883 60
CHF 827.60 /chaque
ZB 50/40 · 50 à 300 kW 90 883 61
CHF 1,012.40 /chaque
ZB 50/50 · 50 à 300 kW 90 883 62
CHF 1,329.50 /chaque
ZB 50/60 · 50 à 300 kW 90 883 63
CHF 1,431.80 /chaque
ZB 60/10 · 30 à 250 kW 97 008 67
CHF 326.55 /chaque
ZB 60/20 · 30 à 250 kW 97 008 68
CHF 440.75 /chaque
ZB 60/24 · 30 à 250 kW 97 008 69
CHF 481.30 /chaque
ZB 60/30 · 30 à 250 kW 97 008 70
CHF 545.15 /chaque
ZB 60/40 · 30 à 250 kW 97 008 71
CHF 652.30 /chaque
ZB 60/50 · 30 à 250 kW 97 008 72
CHF 768.40 /chaque
ZB 60/60 · 30 à 250 kW 90 883 66
CHF 886.60 /chaque
ZB 60/80 · 30 à 250 kW 90 883 67
CHF 996.45 /chaque
ZB 60/100 · 30 à 250 kW 90 883 68
CHF 1,315.90 /chaque
ZB 70/40 · 115 à 800 kW 90 030 69
CHF 1,273.25 /chaque
ZB 70/50 · 115 à 800 kW 90 030 70
CHF 1,484.20 /chaque
ZB 70/80 · 115 à 800 kW 90 030 72
CHF 2,040.60 /chaque
ZB 85/30 · 100 à 850 kW 90 883 77
CHF 1,399.85 /chaque
ZB 85/50 · 100 à 850 kW 90 883 79
CHF 1,797.05 /chaque
ZB 85/60 · 100 à 850 kW 90 883 80
CHF 2,029.65 /chaque
ZB 85/80 · 100 à 850 kW 90 883 81
CHF 2,627.55 /chaque
