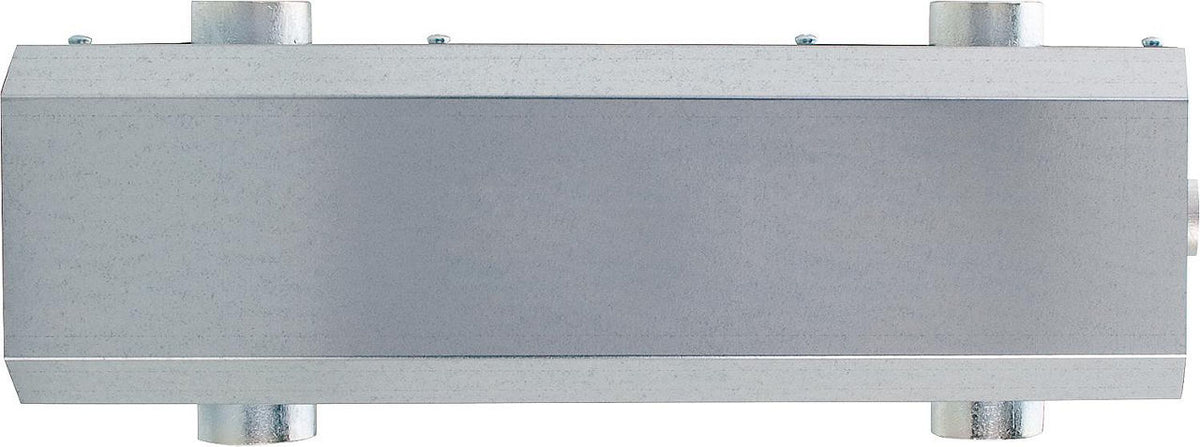

Description
- Chambre d'échange 4 pans
- Testé sous pression et zingué
- Pression de service max . 6 bars
- Température aller max. 90°C
- Isolation avec revêtement en tôle d'acier
- Chambre d'échange, tuyau 4 pans 60 x 60 mm
- Raccord DN 25(1") (manchon femelle) pour circuits de chaudière (par ex. aller et retour)
- Raccord de service : DN 15 (1/2") supérieur pour purge et inférieur pour rinçage et remplissage
- Isolation: 25 mm
Mode de fonctionnement d'un découpleur hydraulique :
Le découpleur hydraulique assure la séparation hydraulique des circuits raccordés. Il en résulte la possibilté de moduler de façon individuelle les circuits hydrauliques primaires et secondaires raccordés. L'eau du circuit primaire ne passe pas dans l'eau de circuit secondaire et inversement.
- Latéral : manchon de raccordement avec filetage femelle pour chaudière et circuits utilités
- En haut/en bas : manchon de service pour la mise à l'évent et la vidange
Données techniques
| Débit |
jusqu'à 3 m³/h (DN 25 (1") femelle) · jusqu'à 4 m³/h (DN 32 (1 1/4") femelle) |
| Connexion DN |
DN 15 (1/2") femelle |
| H [mm] |
250 (DN 25 (1") femelle) · 375 (DN 32 (1 1/4") femelle) |
| Type |
HWK 60 |
| Séparateur de magnétite |
Non |
| Raccordement primaire |
filetage intérieur |
| Raccordement de la sonde de température |
DN 15 (1/2") |
| Débit max. [m³/h] |
3 (DN 25 (1") femelle) · 4 (DN 32 (1 1/4") femelle) |
| Entraxe du cercle primaire [mm] |
250 (DN 25 (1") femelle) · 375 (DN 32 (1 1/4") femelle) |
| Protection de surface |
apprêté |
| Isolation thermique |
Oui |
| Désaérateurs |
Non |
| Température max. Température de fonctionnement [°C] |
90 |
| Pression de service max. [bar] |
6 |
| Matériau |
acier |
| Matériel de fixation |
Non |
| Diamètre intérieur nominal primaire |
DN 25 (1") (DN 25 (1") femelle) · DN 32 (1 1/4") (DN 32 (1 1/4") femelle) |
| Vanne de vidange |
Non |
Variantes disponibles
- DN 25 (1") femelle — réf. 90 007 62
- DN 32 (1 1/4") femelle — réf. 90 007 63
