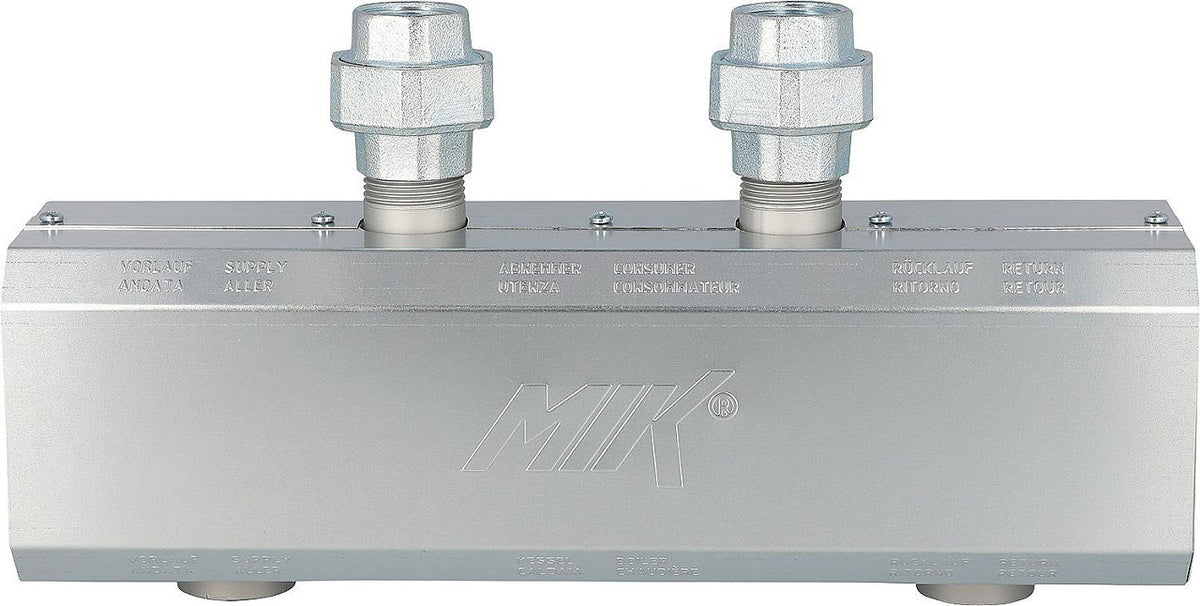

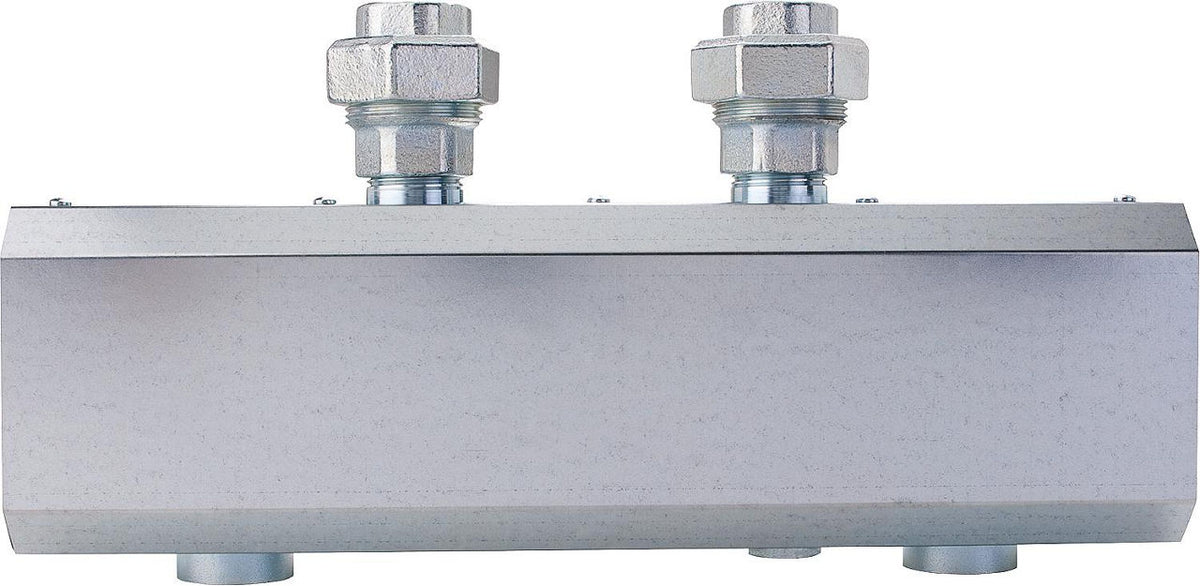

Description
- Chambre d'échange tube 4 pans VK 60 x 60
- Inférieur : manchon circuit de chaudière
- Supérieur : raccord pour circuit de chaudière avec raccord (femelle/femelle)
- Raccord : DN 15 (1/2" femelle) pour sonde de température
- Isolation : 25 mm
- Chambre d'échange 4 pans
- Testé sous pression et zingué
- Pression de service max . 6 bars
- Température aller max. 90°C
- Isolation avec revêtement en tôle d'acier
Mode de fonctionnement d'un découpleur hydraulique :
Le découpleur hydraulique assure la séparation hydraulique des circuits raccordés. Il en résulte la possibilté de moduler de façon individuelle les circuits hydrauliques primaires et secondaires raccordés. L'eau du circuit primaire ne passe pas dans l'eau de circuit secondaire et inversement.
- Chambre d'échange en tuyau VK 60 x 60
- Supérieur : nipple de raccordement pour circuit de chaudière avec raccord (femelle/femelle)
- Manchon DN15 (½" femelle) pour sonde de température
- Pression de service max. 6 bars
- Température de départ max. 90°C
- Isolation (25 mm) avec revêtement en tôle d'acier (0,55 mm)
Données techniques
| Convient pour |
Répartiteur HV et HVI (DN 25 (1") femelle (aller & retour)) · Collecteurs HV 70 (DN 32 (1 1/4") femelle (aller & retour)) |
| Débit |
à 3 m³/h (DN 25 (1") femelle (aller & retour)) · jusque 3 m³/h (DN 32 (1 1/4") femelle (aller & retour)) |
| Type |
HW 60/125 |
| Séparateur de magnétite |
Non |
| Raccordement primaire |
filetage intérieur |
| Raccordement de la sonde de température |
DN 15 (1/2") |
| Débit max. [m³/h] |
3 |
| Entraxe du cercle primaire [mm] |
250 |
| Entraxe du circuit secondaire [mm] |
125 |
| Protection de surface |
apprêté |
| Isolation thermique |
Oui |
| Désaérateurs |
Non |
| Température max. Température de fonctionnement [°C] |
90 |
| Pression de service max. [bar] |
6 |
| Matériau |
acier |
| Matériel de fixation |
Non |
| Diamètre intérieur nominal primaire |
DN 25 (1") (DN 25 (1") femelle (aller & retour)) · DN 32 (1 1/4") (DN 32 (1 1/4") femelle (aller & retour)) |
| Vanne de vidange |
Non |
Variantes disponibles
- DN 25 (1") femelle (aller & retour) — réf. 90 007 64
- DN 32 (1 1/4") femelle (aller & retour) — réf. 90 007 65
