CHF 443.50 - CHF 682.30
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

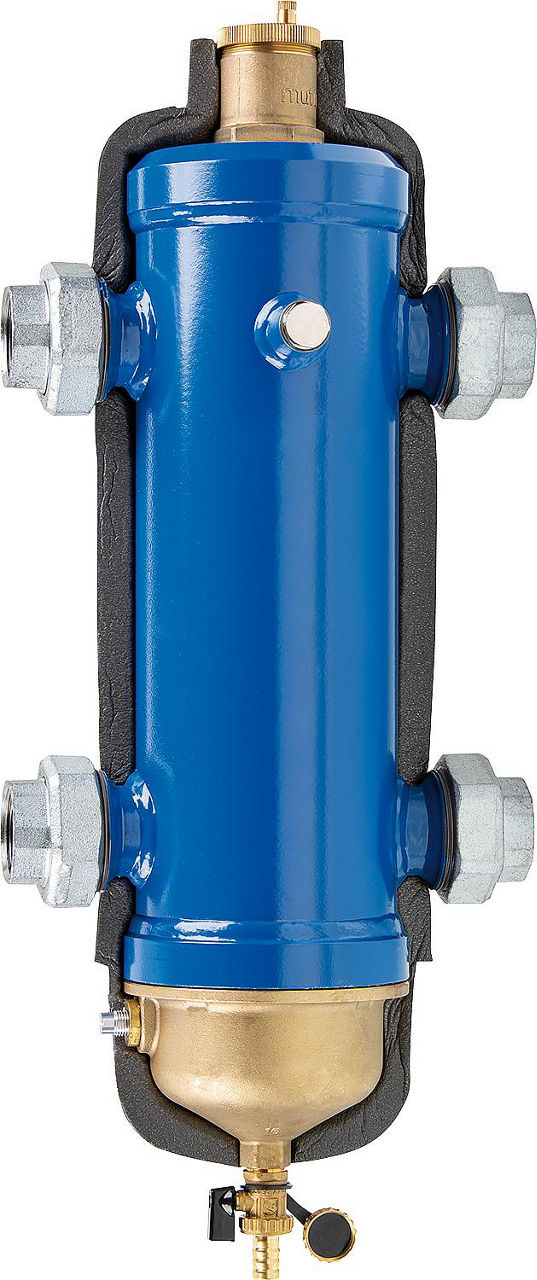

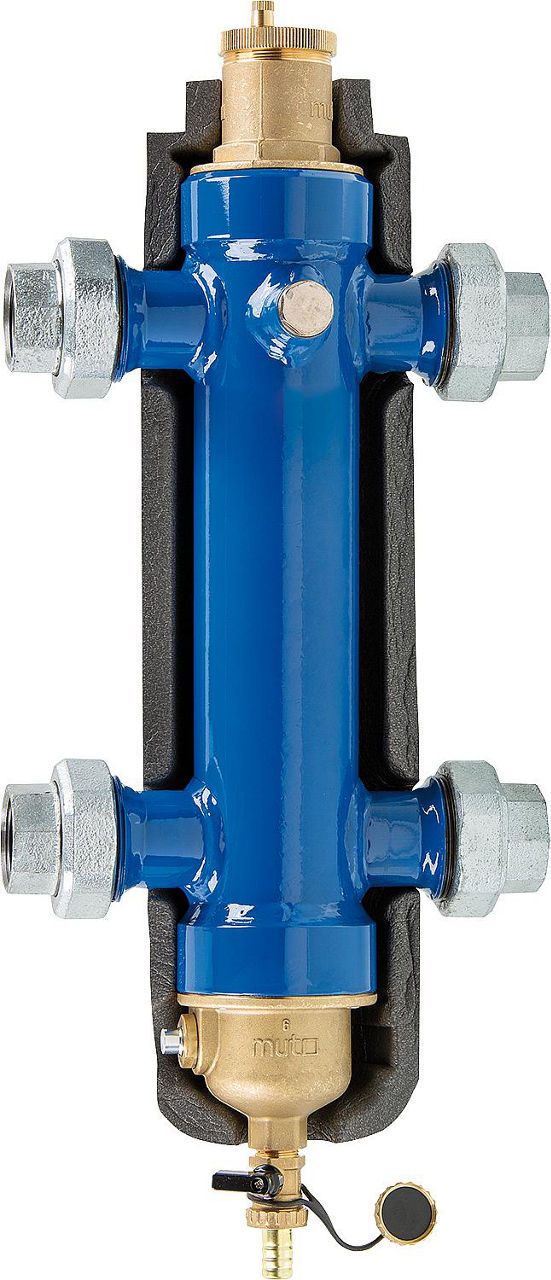

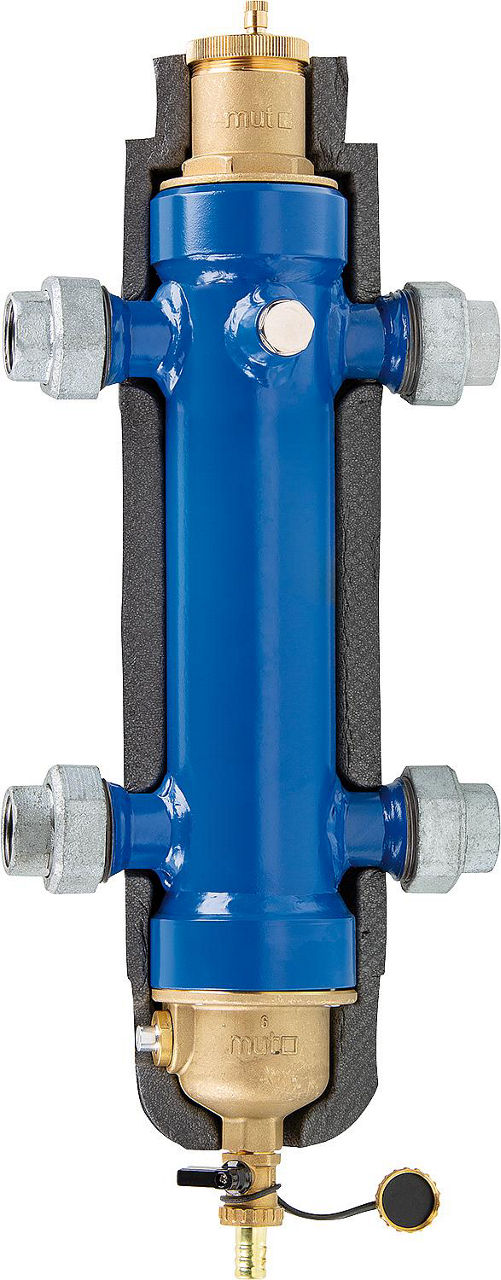

  • Prémonté avec désemboueur magnétique et purgeur d'air automatique
  • Chambre d'échange en tube rond
  • Raccord pour doigt de gant DN 15 (1/2")

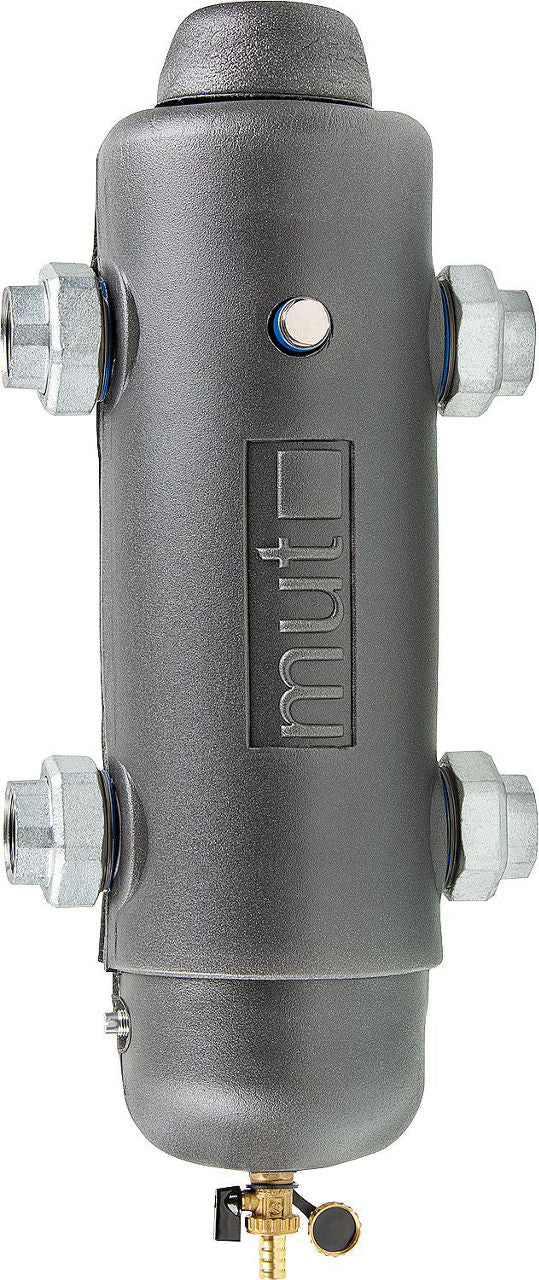

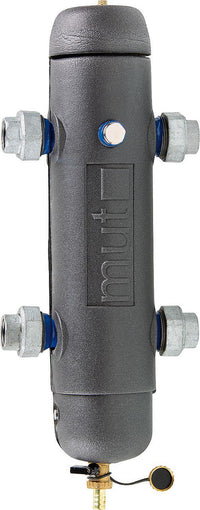

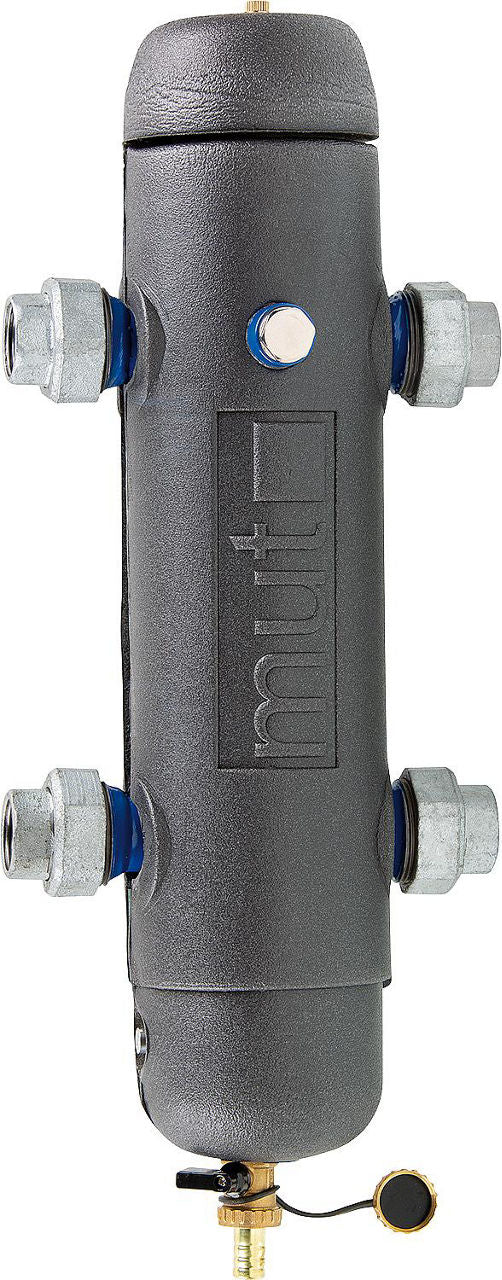

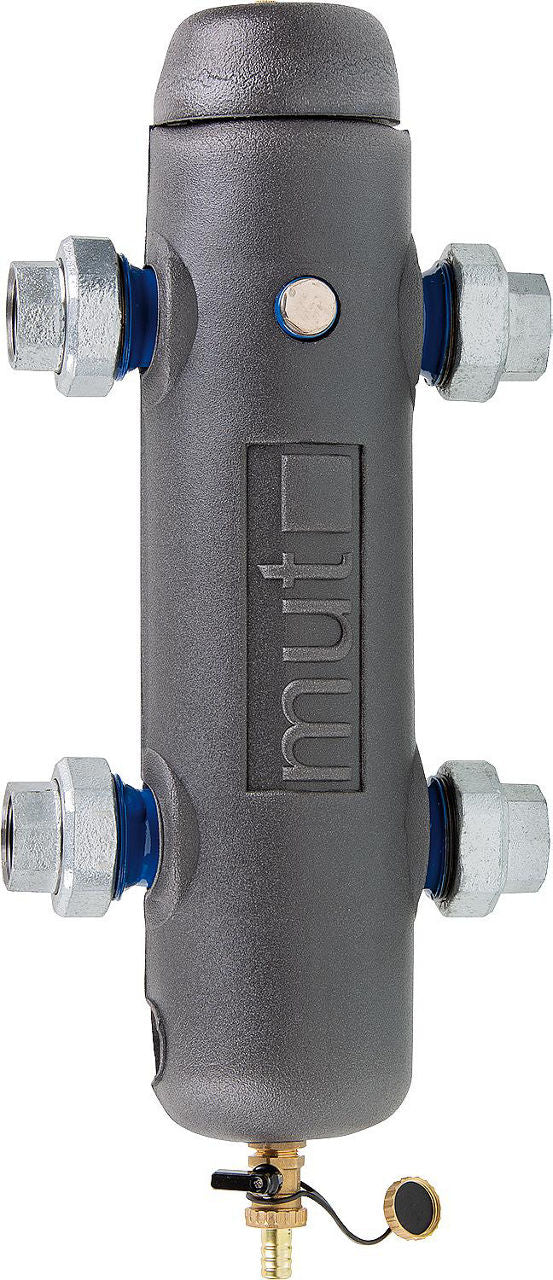

  • Isolation incluse et 4 x raccords

Données techniques

  • Température de service max.: 110°C
  • Pression de service max.: 10 bar
  • Fluide: eau/glycol max.: 30 %
  • Matériau corps : acier
  • Matériau purgeur et désemboueur : laiton
  • Matériau isolation : PE-X 12 mm
Hauteur totale [mm] 525 (DN 25 (1") femelle) · 545 (DN 32 (1 1/4") femelle) · 633 (DN 40 (1 1/2") femelle)
Entraxe [mm] 220 (DN 25 (1") femelle) · 240 (DN 32 (1 1/4") femelle) · 260 (DN 40 (1 1/2") femelle)
Débit [m³/h] 2,5 (DN 25 (1") femelle) · 4 (DN 32 (1 1/4") femelle) · 6 (DN 40 (1 1/2") femelle)
Marque mut
Séparateur de magnétite Oui
Raccordement primaire filetage intérieur
Raccordement de la sonde de température DN 15 (1/2")
Largeur [mm] 226 (DN 25 (1") femelle) · 248 (DN 32 (1 1/4") femelle) · 286 (DN 40 (1 1/2") femelle)
Protection de surface apprêté
Isolation thermique Oui
Désaérateurs Oui
Température max. Température de fonctionnement [°C] 110
Pression de service max. [bar] 10
Matériau acier
Matériel de fixation Non
Diamètre intérieur nominal primaire DN 25 (1") (DN 25 (1") femelle) · DN 32 (1 1/4") (DN 32 (1 1/4") femelle) · DN 40 (1 1/2") (DN 40 (1 1/2") femelle)
Vanne de vidange Oui
Variantes disponibles
  • DN 25 (1") femelle — réf. 90 054 36
  • DN 32 (1 1/4") femelle — réf. 90 054 37
  • DN 40 (1 1/2") femelle — réf. 90 054 53
Fiches techniques
Découpleur hydraulique combiné mut avec désemboueur magnétique – DN 25 (1") à DN 40 (1"1/2)
Découpleur hydraulique combiné mut avec désemboueur magnétique – DN 25 (1") à DN 40 (1"1/2)
CHF 443.50 - CHF 682.30
DN 25 (1") femelle 90 054 36
CHF 443.50 /chaque
DN 32 (1 1/4") femelle 90 054 37
CHF 489 /chaque
DN 40 (1 1/2") femelle 90 054 53
CHF 682.30 /chaque
