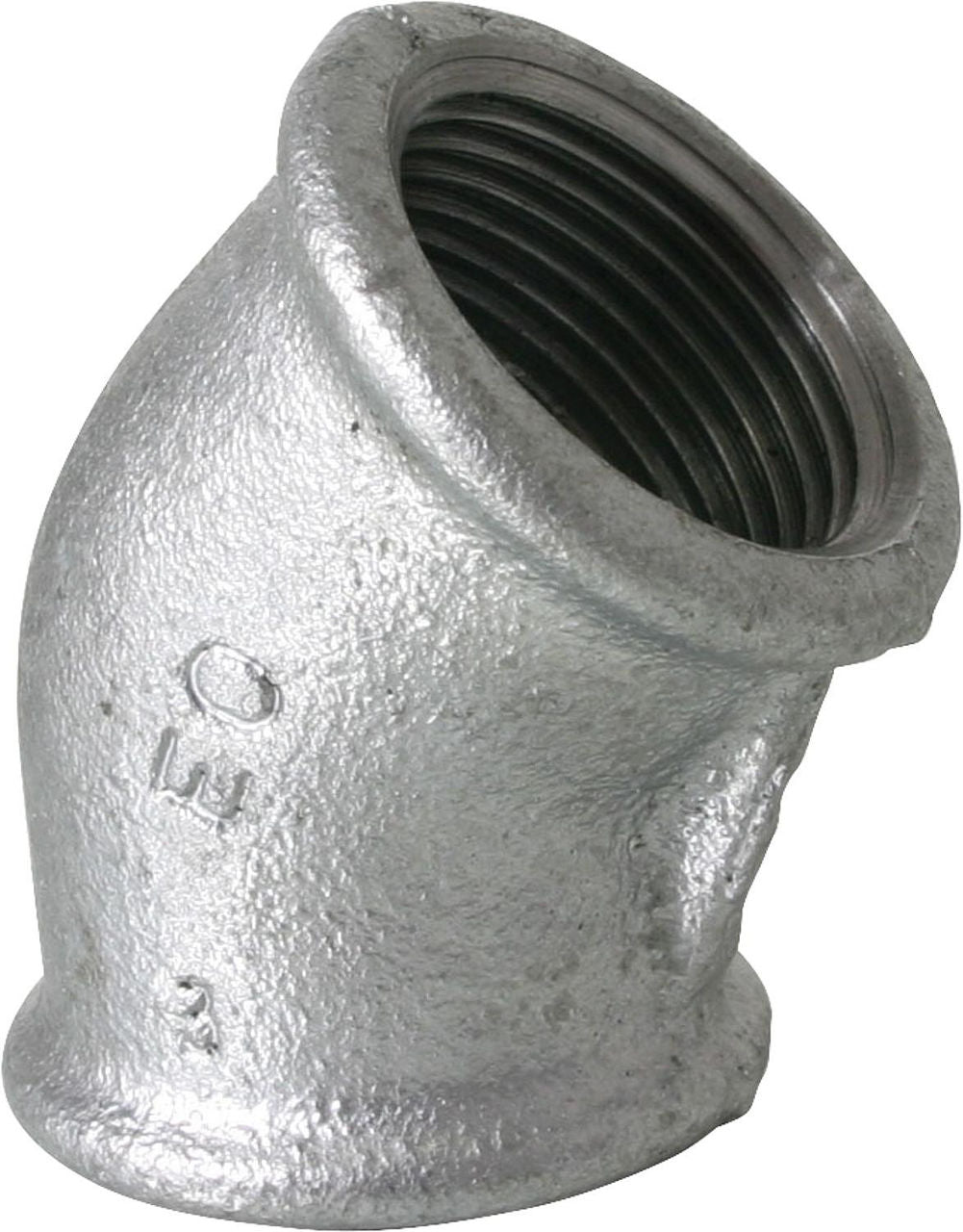

Raccord coudé 45° en fonte malléable zinguée pour assemblages filetés femelle/femelle. Système adapté aux liquides, air, eau, gaz et gaz combustibles. Conforme à la liste positive de l'Agence fédérale de l'environnement (UBA) pour l'eau potable.
Caractéristiques
- Coude 45° fileté femelle/femelle (F/F)
- Fonte malléable zinguée
- Conforme UBA pour eau potable
- Compatible liquides, air, eau, gaz et gaz combustibles
- Type 120 - Gamme complète de diamètres disponibles
- Revêtement zingué anticorrosion
- Raccordement par filétage intérieur sur les deux extrémités
Données techniques
| Nombre de raccordements |
2 |
| Raccord 1 |
filetage intérieur |
| Forme |
coude |
| Sceau DVGW |
Oui |
| Convient à l'eau potable selon la liste positive de l'UBA |
Oui |
| Raccord 2 |
filetage intérieur |
| Dimensions |
45° 3/8" : DN 10 (3/8") · 45° 1/2" : DN 15 (1/2") · 45° 3/4" : DN 20 (3/4") · 45° 1" : DN 25 (1") · 45° 1 1/4" : DN 32 (1 1/4") · 45° 1 1/2" : DN 40 (1 1/2") · 45° 2" : DN 50 (2") · 45° 2 1/2" : DN 65 (2 1/2") |
| Exécution |
1 pièce |
| Température max. de fluide (fonctionnement continu) [°C] |
120 |
| A joint plat |
Non |
| Conique |
45° 3/8" : Non · 45° 1/2" : Non · 45° 3/4" : Non · 45° 1" : Non · 45° 1 1/4" : Non · 45° 1 1/2" : Non · 45° 2" : Non · 45° 2 1/2" : Oui |
| Pression max. de travail [bar] |
25 |
Variantes disponibles
- SKU 93 056 77 : Coude 45° (Femelle x Femelle) Type 120 () 45, 3/8"
- SKU 93 056 78 : Coude 45° (Femelle x Femelle) Type 120 () 45, 1/2"
- SKU 93 056 79 : Coude 45° (Femelle x Femelle) Type 120 () 45, 3/4"
- SKU 93 056 80 : Coude 45° (Femelle x Femelle) Type 120 () 45, 1"
- SKU 93 056 81 : Coude 45° (Femelle x Femelle) Type 120 () 45, 1 1/4"
- SKU 93 056 82 : Coude 45° (Femelle x Femelle) Type 120 () 45, 1 1/2"
- SKU 93 056 83 : Coude 45° (Femelle x Femelle) Type 120 () 45, 2"
- SKU 93 056 84 : Coude 45° (Femelle x Femelle) Type 120 () 45, 2 1/2"
