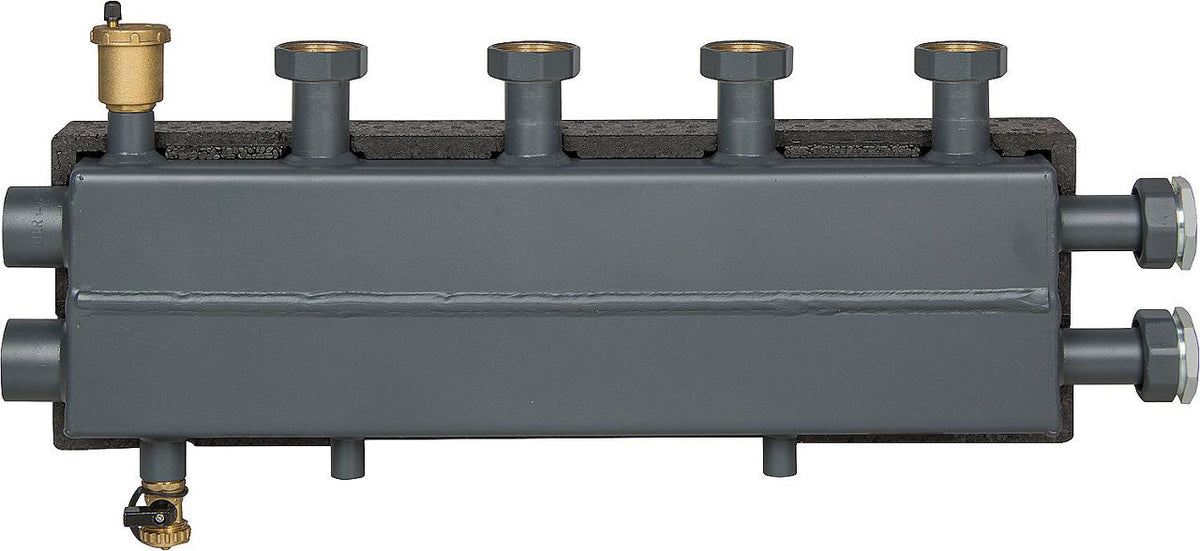

Collecteur-répartiteur combiné mut avec découpleur hydraulique intégré DN 25 (1") – 83 kW, 3 m³/h
Collecteur-répartiteur combiné mut avec découpleur hydraulique intégré DN 25 (1") – 83 kW, 3 m³/h
Collecteur-répartiteur combiné mut avec découpleur hydraulique intégré DN 25 (1") – 83 kW, 3 m³/h
Collecteur-répartiteur combiné mut avec découpleur hydraulique intégré DN 25 (1") – 83 kW, 3 m³/h

Collecteur-répartiteur combiné mut avec découpleur hydraulique intégré DN 25 (1") – 83 kW, 3 m³/h

CHF 454 - CHF 528.25
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

  • Sorties juxtaposées du circuit de chauffage aller et retour
  • Sortie séparée latérale du circuit de chauffage
  • Découpleur hydraulique intégré
  • Purgeur et vanne de vidange intégrés

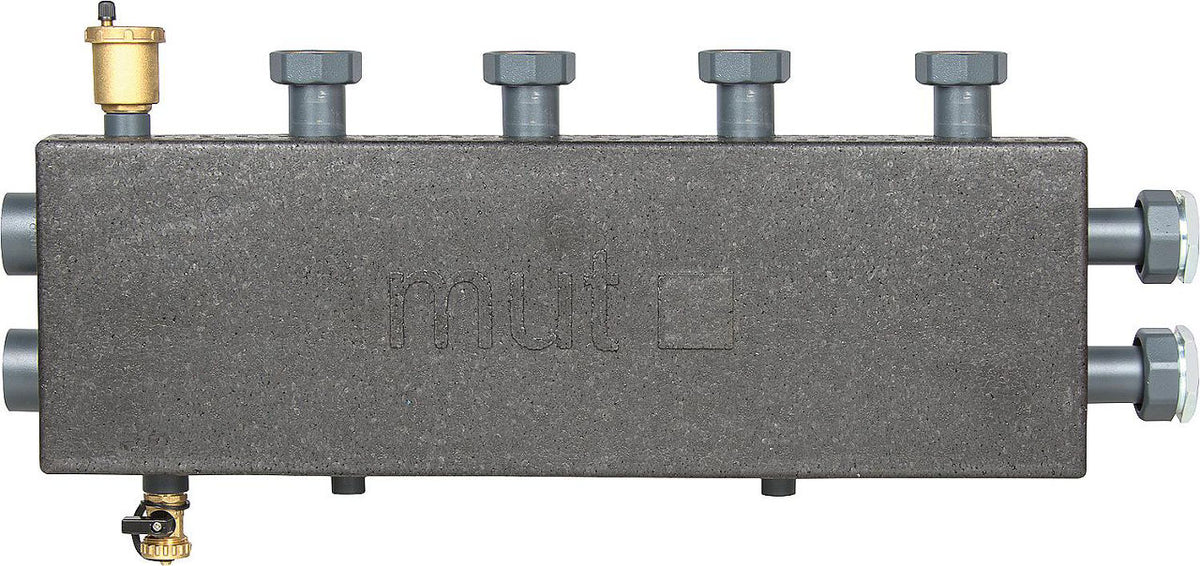

  • Isolation EPP et consoles murales incluses

Données techniques

  • Pression de service max.: 6 bars
  • Température de service max.: 110 °C
  • Entraxe sortie en haut : 125 mm
  • Entraxe sortie latérale : 80 mm
  • Raccord chaudière : DN 32 (1 1/4") femelle
  • Raccord circuit de chauffage : DN 40 (1 1/2") écrou tournant
  • Matériau collecteur : acier
  • Matériau écrou tournant : laiton
Type 2+1 circuits (2+1 circuits) · 3+1 circuits (3+1 circuits)
Puissance à ∆T 20° C jusqu'à 83 kW (2+1 circuits) · jusqu'à 111 kW (3+1 circuits)
Débit [m³/h] jusqu'à 3,0
Longueur [mm] 665 (2+1 circuits) · 915 (3+1 circuits)
Puissance max. [kW] 83 (2+1 circuits) · 111 (3+1 circuits)
Séparateur de magnétite Non
Débit max. [m³/h] 3
Découpleur hydraulique Oui
Séparation thermique de l'aller et du retour Non
Entraxe départ/retour [mm] 80
Entraxe des groupes [mm] 125
Largeur [mm] 665 (2+1 circuits) · 915 (3+1 circuits)
Hauteur [mm] 337
Profondeur [mm] 100
Protection de surface apprêté
Isolation thermique Oui
Désaérateurs Oui
Nombre de groupes 2 (2+1 circuits) · 3 (3+1 circuits)
Température max. Température de fonctionnement [°C] 110
Pression de service max. [bar] 6
Matériau acier
Vanne de vidange Oui
Diamètre intérieur nominal du chauffage central DN 32 (1 1/4")
Connexion des groupes Écrou-raccord
Diamètre intérieur nominal Groupes DN 40 (1 1/2")
Étrier de fixation murale Oui
Raccordement au chauffage central filetage intérieur
Variantes disponibles
  • 2+1 circuits — réf. 90 015 98
  • 3+1 circuits — réf. 90 016 00
Fiches techniques
Collecteur-répartiteur combiné mut avec découpleur hydraulique intégré DN 25 (1") – 83 kW, 3 m³/h
Collecteur-répartiteur combiné mut avec découpleur hydraulique intégré DN 25 (1") – 83 kW, 3 m³/h
CHF 454 - CHF 528.25
2+1 circuits 90 015 98
CHF 454 /chaque
3+1 circuits 90 016 00
CHF 528.25 /chaque
