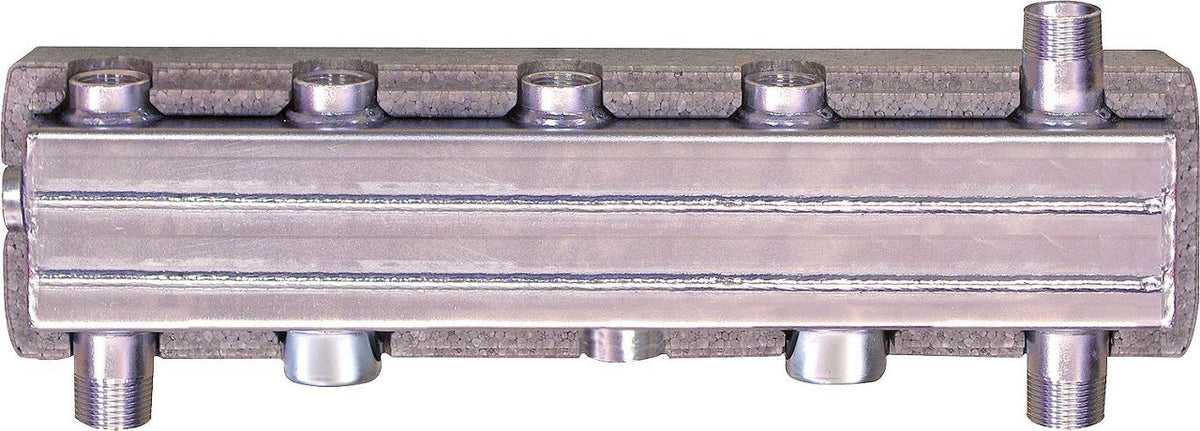

Collecteur DN 20, type HV 60/90W
Collecteur DN 20, type HV 60/90W

Collecteur DN 20, type HV 60/90W

CHF 296.35 - CHF 330.05
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

  • Avec bouteille de découplage hydraulique
  • Raccordement pour groupes de pompage DN20 (3/4")
  • Entraxe 90 mm
  • Raccordement côté chaudière DN 25 (1")
  • en acier zingué
  • Avec isolation en EPP
  • Collecteur avec isolation pour puissances jusqu'à 2 m³/h 50 kW (écart de température ΔT=20 K dans le circuit primaire)
  • Raccordement latéral 1/2" filetage femelle pour accessoires
  • Dimensions H x L : 120 x 100 mm
  • Avec raccordement DN 25 (1") pour groupe de sécurité

Raccordement à la chaudière : 1" filetage mâle ; entraxe 380 mm (HV60/90W-2), ou 560 mm (HV60/90W-3)

V = départ

R = retour

Données techniques

Entraxe groupes [mm] 90
Longueur de montage [mm] 470 — 90 864 40
650 — 90 864 41
Protection de surface galvanisé
Pression de service max. [bar] 6
Matériau Acier
Entraxe départ/retour [mm] 380
Raccord chauffage central Filetage intérieur
Largeur [mm] 470 — 90 864 40
650 — 90 864 41
Type HV 60/90W-2 — 90 864 40
HV 60/90W-3 — 90 864 41
Raccord groupes Filetage intérieur
Circuits de chauffage 2 — 90 864 40
3 — 90 864 41
Nombre de groupes 2 — 90 864 40
3 — 90 864 41
Variantes disponibles
  • SKU 90 864 40 : 2 circuits
  • SKU 90 864 41 : 3 circuits
Fiches techniques
Collecteur DN 20, type HV 60/90W
Collecteur DN 20, type HV 60/90W
CHF 296.35 - CHF 330.05
2 circuits 90 864 40
CHF 296.35 /chaque
3 circuits 90 864 41
CHF 330.05 /chaque
