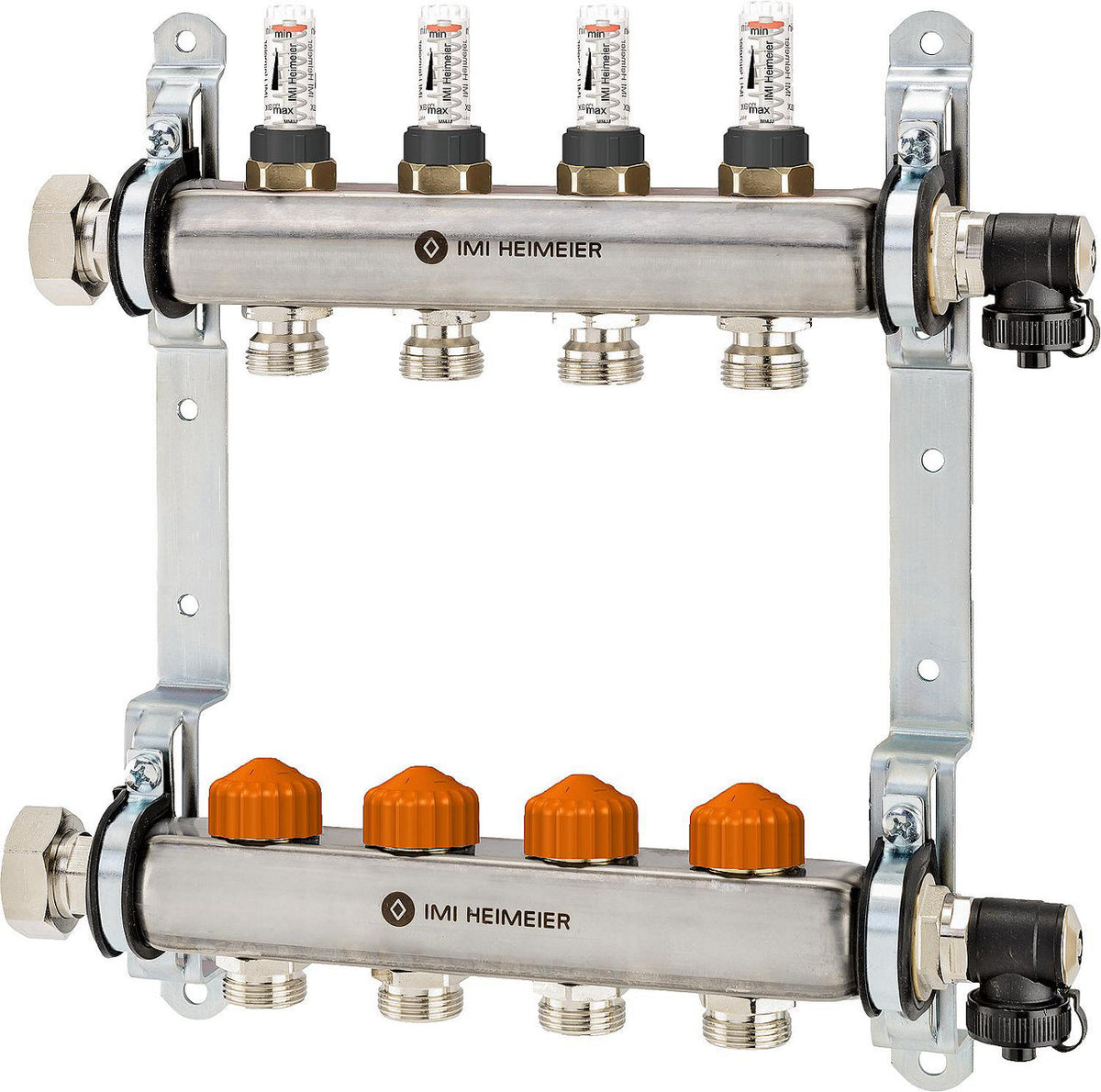

Collecteur de plancher chauffant IMI Heimeier type Dynacon en acier inoxydable DN 25 (1")
Collecteur de plancher chauffant IMI Heimeier type Dynacon en acier inoxydable DN 25 (1")

Collecteur de plancher chauffant IMI Heimeier type Dynacon en acier inoxydable DN 25 (1")

CHF 211.35 - CHF 717.50
/
Taxes incluses.

Sélectionnez une option pour l’ajouter à votre panier.

Description

Ajuste directement au niveau du robinet le débit en l/h des différents circuits de chauffe.

La régulation automatique du débit dans chaque circuit permet une adaptation permanente, indépendamment de la fermeture ou de l’ouverture des autres circuits.

La cartouche de réglage évite les sur-débits minimisant ainsi la température pour les chaudières à condensation et optimise le fonctionnement des pompes à chaleur.

  • Coté primaire : 2 raccords écrou tournant avec filetage femelle DN 25 (1"), joint plat
  • Collecteur : 2 x purgeurs manuels DN 15 (1/2"), 2 x vannes de vidange et de remplissage avec raccord cannelé DN 20 (3/4")
  • Sortie : DN 20 (3/4") filetage mâle Eurocône
  • Entraxe sortie : 50 mm
  • Support mural isophonique et matériel de fixation
  • Complétement prémonté, sans raccord secondaire

Données techniques

  • Matériau : Tube aller et retour en inox (VA)
  • Pression de service max. : 10 bars
  • Température de service : 2°C-70°C
  • Inserts thermostatiques avec raccords : M30 x 1,5 sur les conduites retour (Compatible avec tous servomoteurs IMI Heimeier et IMI TA M30 X 1,5)
  • Débit par circuit : 30-300 l/h
Entraxe du circuit secondaire [mm] 50
Plage de mesure du débit [l/min] 0,5 — 5
Avec garniture de raccordement Non
Avec raccord de régulation Non
Avec inserts thermostatiques Oui
Raccordement Inserts thermostatiques M30 x 1,5
Avec indicateur de débit Oui
Equilibrage hydraulique dynamique
Température de fonctionnement max. [°C] 70
Matériau acier inoxydable
Diamètre intérieur nominal primaire DN 25 (1")
Niveau de pression PN 10
Raccordement secondaire DN 20 (3/4") AG Eurokonus
Avec étrier de fixation murale Oui
Connexion primaire à joint plat avec ÜWM
Longueur [mm] 2 circuits : 190 · 3 circuits : 240 · 4 circuits : 290 · 5 circuits : 340 · 6 circuits : 390 · 7 circuits : 440 · 8 circuits : 490 · 9 circuits : 540 · 10 circuits : 590 · 11 circuits : 640 · 12 circuits : 690
Largeur [mm] 2 circuits : 190 · 3 circuits : 240 · 4 circuits : 290 · 5 circuits : 340 · 6 circuits : 390 · 7 circuits : 440 · 8 circuits : 490 · 9 circuits : 540 · 10 circuits : 590 · 11 circuits : 640 · 12 circuits : 690
Variantes disponibles
2 circuits 90 004 95
3 circuits 90 004 96
4 circuits 90 004 97
5 circuits 90 004 98
6 circuits 90 004 99
7 circuits 90 005 00
8 circuits 90 005 01
9 circuits 90 005 02
10 circuits 90 005 03
11 circuits 90 005 04
12 circuits 90 005 05
Fiches techniques
Collecteur de plancher chauffant IMI Heimeier type Dynacon en acier inoxydable DN 25 (1")
Collecteur de plancher chauffant IMI Heimeier type Dynacon en acier inoxydable DN 25 (1")
CHF 211.35 - CHF 717.50
2 circuits 90 004 95
CHF 211.35 /chaque
3 circuits 90 004 96
CHF 257.85 /chaque
4 circuits 90 004 97
CHF 316.35 /chaque
5 circuits 90 004 98
CHF 366.10 /chaque
6 circuits 90 004 99
CHF 421.80 /chaque
7 circuits 90 005 00
CHF 467.20 /chaque
8 circuits 90 005 01
CHF 516.95 /chaque
9 circuits 90 005 02
CHF 567.85 /chaque
10 circuits 90 005 03
CHF 617.65 /chaque
11 circuits 90 005 04
CHF 667.50 /chaque
12 circuits 90 005 05
CHF 717.50 /chaque
