Description
- Complétement prémonté
- En plastique spécial, adapté aux utilisations dans le domaine des installations de chauffage et réfrigération
- Raccord : DN 25 (1") femelle
- Sorties : DN 20 (3/4") mâle
- Distance sorties : 50 mm
- Pression de service max.: 4 bar
- Plage de température : 5°C ... 60°C
- Raccord : M30 x 1,5 (compatible Heimeier)
Se compose de
- Collecteur de départ avec débitmètres et vannes de réglage de débit incorporés
- Collecteur de retour avec vanne thermostatisable, peut être équiper d'un servomoteur électrothermique
- Extrémités avec purge d'air automatique rapide avec clapet hygroscopique, clapet de purge d'air manuelle, vanne KFE
- Paire de vannes à boisseau sphérique
- Thermomètre numérique à cristaux liquides sur le collecteur de départ et de retour
- Indication autocollante
- Kit de supports de collecteur pour le montage dans le coffret de distribution
- Adaptateur à enficher avec clip de fixation pour la sortie du collecteur
- Gabarit de coupe
Collecteur de départ

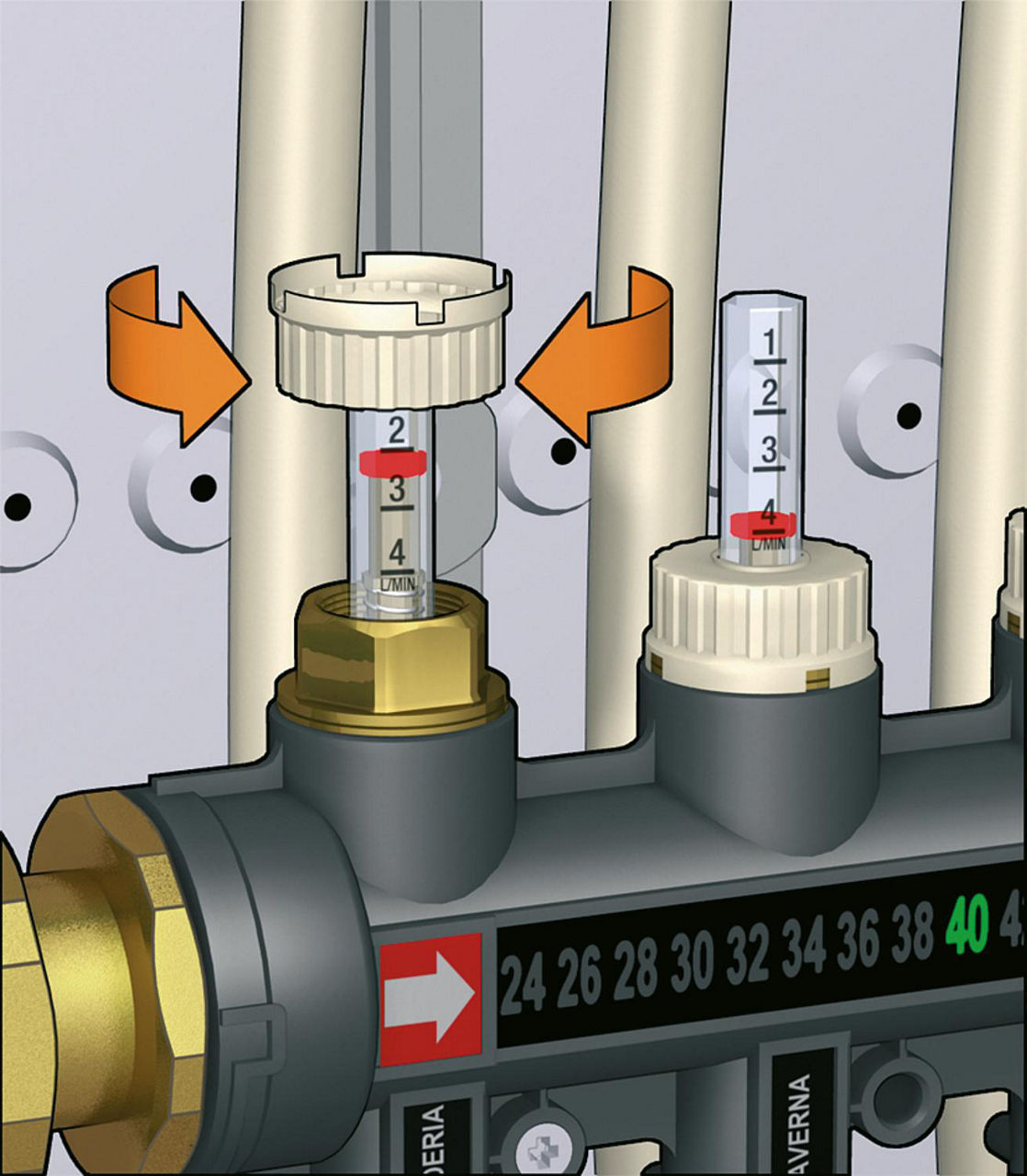

Le collecteur de départ est équipé de débimètre.
Le débit peut être ainsi réglé, échelle de 1-4 l/min.

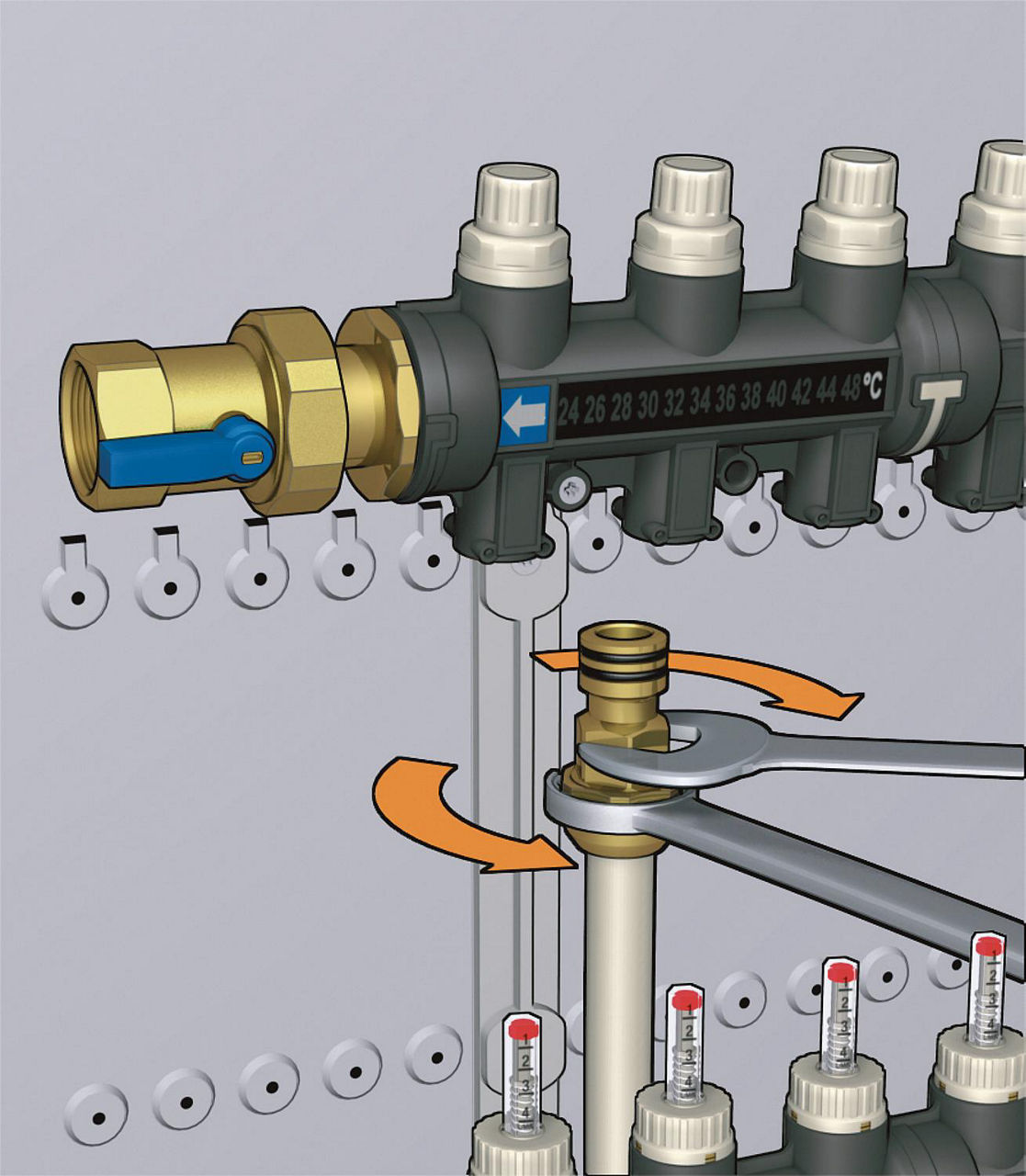

Raccord à enficher à la sortie sur circuit plancher chauffant. Prévu spécialement pour les sorties du collecteur plancher chauffant. Grâce au système de raccordement, le raccord à visser peut être monté avec l'adaptateur en dehors de l'armoire et réinserrer facilement.
Sorties des circuits du sol

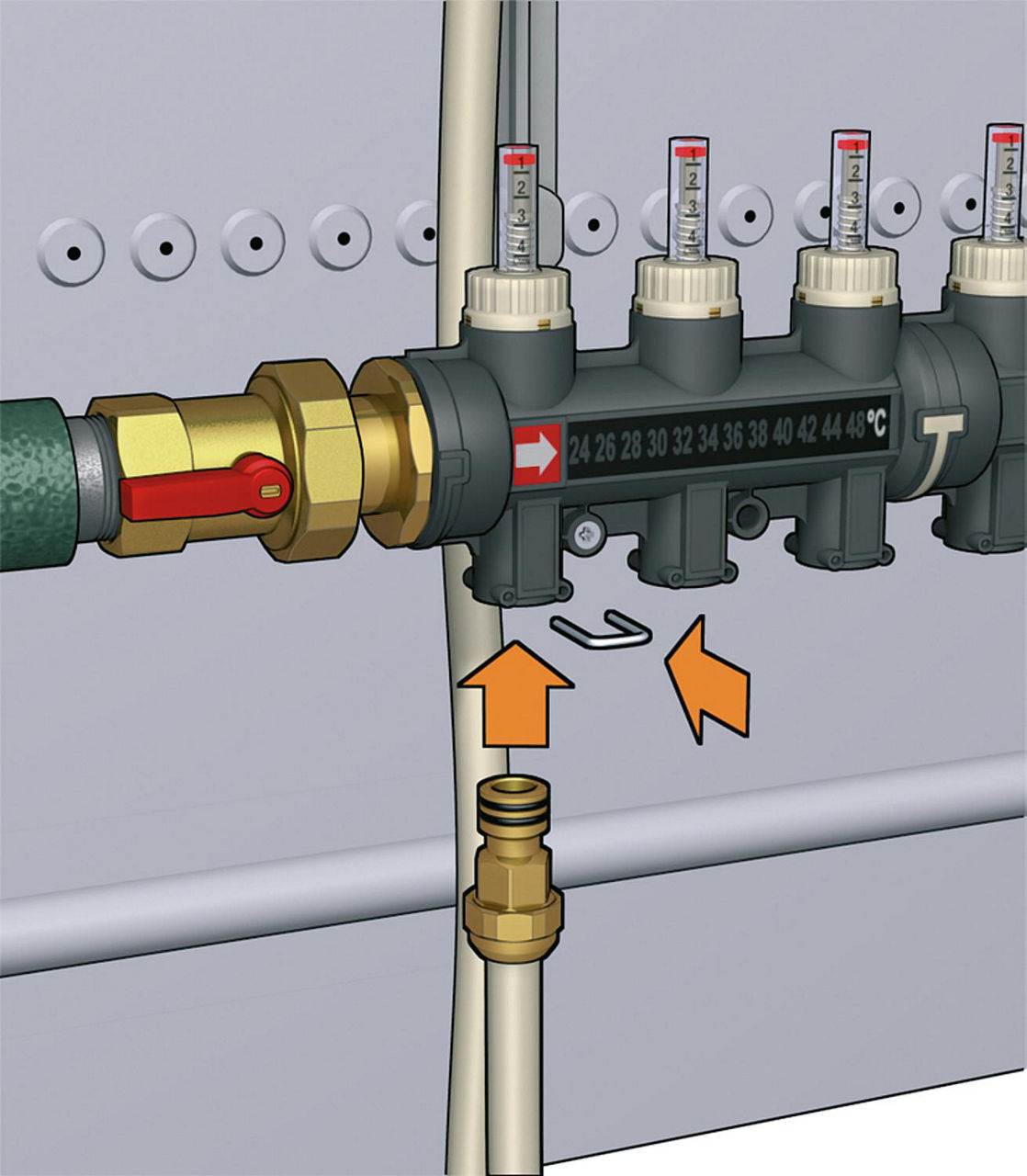

Les raccords de sortie de chaque circuit du sol sont revêtus d'un adaptateur à enficher avec clip d'arrêt.
Grâce à ce système de raccordement spécial, le raccord à vis peut être fixé fermement à l'armoire de distribution du tuyau et être connecté ultérieurement à un thermostat d'ambiance.
Fabriqué en plastique spécial, pour utilisation en système de chauffage et de réfrigération !
- Branchement: DN 25 (1") femelle
- Sorties: DN 20 (¾") femelle
- Pression de service maxi.: 4 bars
- Plage deT°: 5 - 60°C
- Branchement: M 30 x 1,5
Données techniques
| Marque |
CALEFFI |
| Entraxe du circuit secondaire [mm] |
50 |
| Plage de mesure du débit [l/min] |
1 — 4 |
| Avec garniture de raccordement |
Oui |
| Avec raccord de régulation |
Non |
| Avec inserts thermostatiques |
Oui |
| Raccordement Inserts thermostatiques |
M30 x 1,5 |
| Avec indicateur de débit |
Oui |
| Equilibrage hydraulique |
statique |
| Température de fonctionnement max. [°C] |
60 |
| Matériau |
plastique |
| Diamètre intérieur nominal primaire |
DN 25 (1") |
| Niveau de pression |
PN 4 |
| Raccordement secondaire |
DN 20 (3/4") AG Eurokonus |
| Avec étrier de fixation murale |
Oui |
| Connexion primaire |
filetage intérieur |
| Référence fabricant |
3 circuits : 6716C1 · 4 circuits : 6716D1 · 5 circuits : 6716E1 · 6 circuits : 6716F1 · 7 circuits : 6716G1 · 8 circuits : 6716H1 · 9 circuits : 6716I1 · 10 circuits : 6716L1 · 12 circuits : 6716N1 |
Variantes disponibles
| 3 circuits |
90 120 08 |
| 4 circuits |
90 120 09 |
| 5 circuits |
90 120 10 |
| 6 circuits |
90 120 11 |
| 7 circuits |
90 120 12 |
| 8 circuits |
90 120 13 |
| 9 circuits |
90 120 14 |
| 10 circuits |
90 120 15 |
| 12 circuits |
90 601 56 |
