Beschreibung

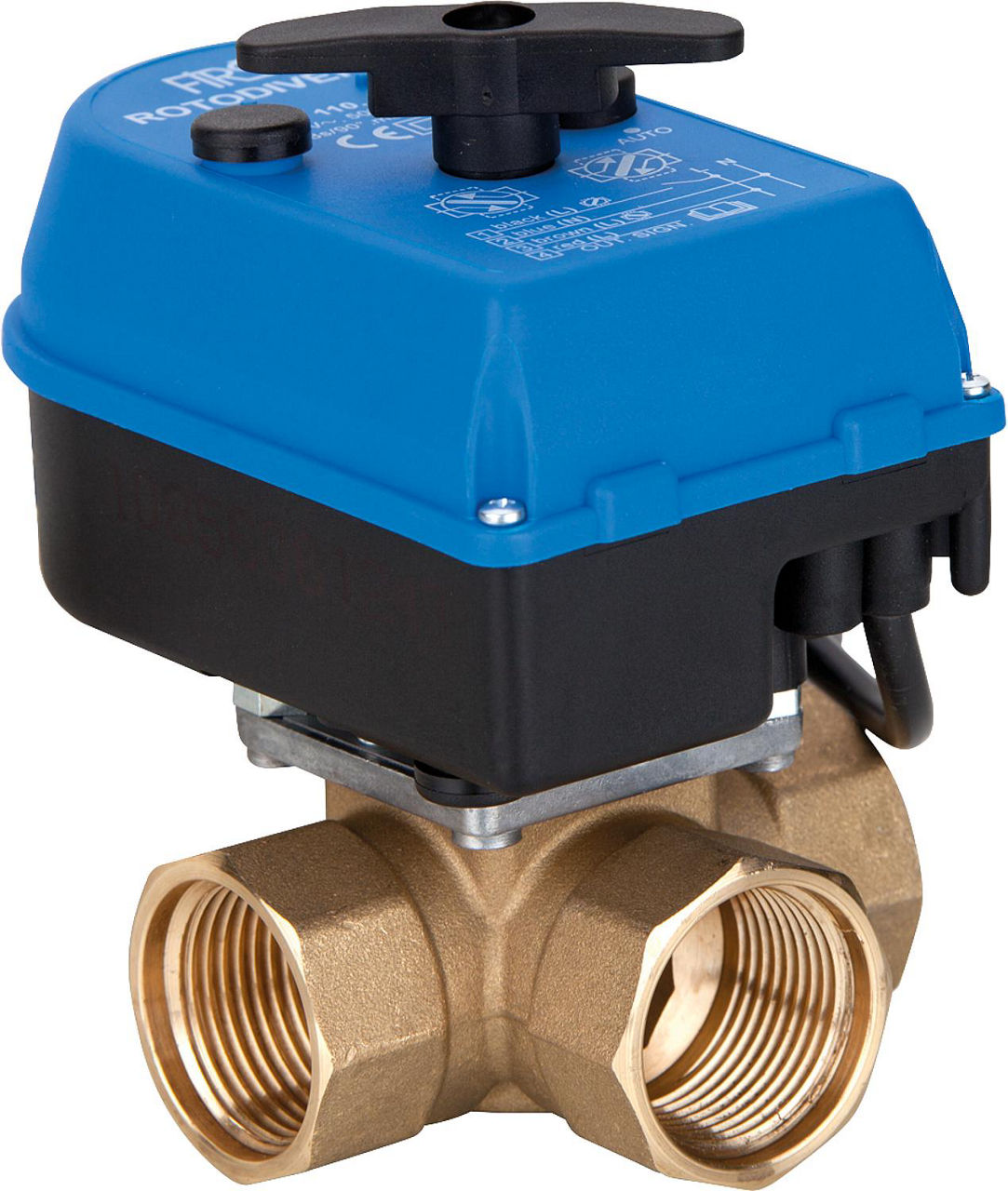

Kompakter Antriebsmotor mit 3-Wege-Umschaltventil aus Messing. Zum Einbau in geschlossenen Heizungsanlagen, wie z. B. bei Heizung auf Brauchwasserladung oder Gas-Ölkessel auf Feststoffkessel.
- Mit Relais für 2-Punkt-Ansteuerung und für Parallelbetrieb mehrerer Antriebe
- Außenanschluss über Anschlusskabel (1 m lang)
- Endschaltersignal in B-AB-Position (z.B.)
- Manuelle Steuerung
- Antiblockierfunktion: Im Falle einer Blockierung ändert der Motor die Drehrichtung und versucht so, die Situation zu lösen.
Technische Daten des Motors
- Nennspannung: 230 V, 50 Hz / IP44
- Leistung: 9 W im Betrieb, 5 W im Stillstand
- Endschalter: 1(1) A, 250 V / 50 Hz
- Einstellzeit für 90°: 18 s
- Anschlusskabel: 1 m (4x 0,5 mm²)
- Drehmoment: max. 8 Nm
- Umgebungstemperatur: 0° bis 55°C, nicht kondensierend
Technische Daten Mischventil
- Material: Messing
- Dichtungen: O-Ringe, VITON, EPDM
- Max. Betriebsdruck: 10 bar
- Differenzdruck: max. 1 bar
- Einstellwinkel: 90°
- Betriebstemperatur: 2°C bis 110°C
- Leckrate: ca. 0,2% von Kvs
- Medium: Heizungswasser oder Wassergemisch (max. 50% Glykol, zum Frost- und Korrosionsschutz)
Technische Daten
| Leistungsaufnahme [W] |
9 |
| Ausführung |
dreiweg |
| Oberflächenschutz |
unbehandelt |
| Steuersignal |
Zweipunkt |
| Umgebungstemperatur [°C] |
0 bis 55 |
| Frequenz |
50 Hz |
| Schutzart (IP) |
IP44 |
| Druckstufe |
PN 10 |
| Max. Mediumtemperatur (Dauerbetrieb) [°C] |
110 |
| Min. Mediumtemperatur (Dauerbetrieb) [°C] |
2 |
| Laufzeit [s] |
18 |
| Gehäusematerial |
Messing |
| Max. Differenzdruck bei offener Stellung [bar] |
1 |
Verfügbare Varianten
- DN 15 (1/2") · Kvs 4 — Art.-Nr. 90 045 70
- DN 20 (3/4") · Kvs 7 — Art.-Nr. 90 045 71
- DN 25 (1") · Kvs 10 — Art.-Nr. 90 045 72
- DN 32 (1 1/4") · Kvs 10 — Art.-Nr. 90 045 73
