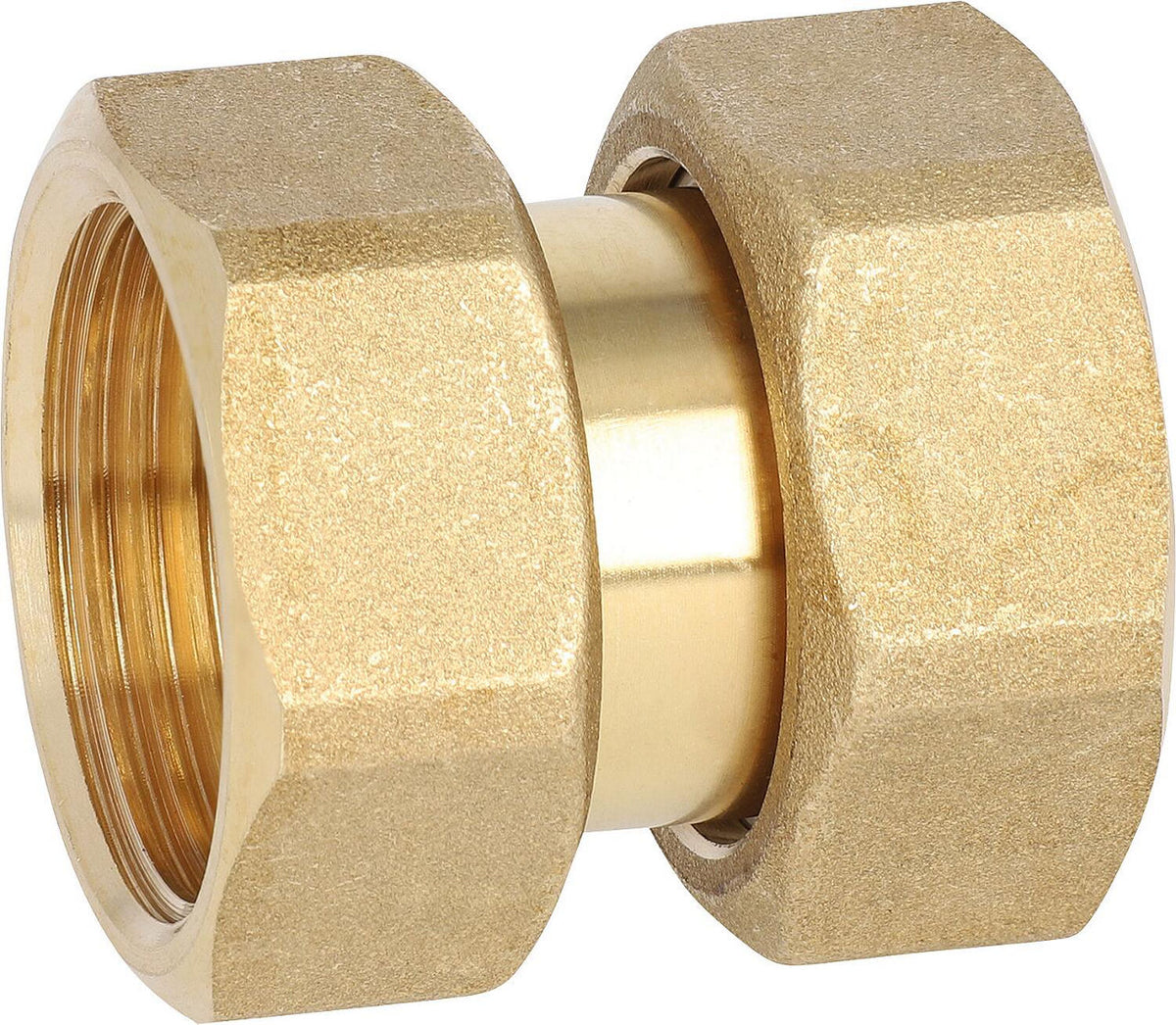

Dieses gerade Spezialfittings aus blankem Messing von DN 20 (3/4") zeichnet sich durch seine zwei Anschlüsse aus: eine Seite mit Überwurfmutter und eine Einsteckseite, beide mit Flachdichtung. Mit einer Länge von 18 mm und einer Monoblock-Konstruktion hält es einem maximalen Betriebsdruck von 10 bar und einer Medientemperatur von bis zu 90°C im Dauerbetrieb stand. Gemäß der UBA-Positivliste zertifiziert, gewährleistet dieses Fitting dank seines Flachdichtungssystems eine zuverlässige Abdichtung.
Eigenschaften
- Beidseitig ÜW
- Inklusive Flachdichtung
- Qualitätsmaterial Messing
- Verschiedene Durchmesser erhältlich
Technische Daten
| Anzahl Anschlüsse |
2 |
| Oberflächenschutz |
blank |
| Anschluss 1 |
Überwurfmutter |
| Form |
gerade |
| DVGW Siegel |
Nein |
| Für Trinkwasser geeignet gem. UBA-Positivliste |
Ja |
| Anschluss 2 |
3/4" : Einsteck · 1" x 3/4" : Überwurfmutter · 3/4" x 1/2" : Überwurfmutter · 1 1/4" x 1" : Überwurfmutter · 1 1/4" : Überwurfmutter · 1 1/2" x 1" : Überwurfmutter · 1 1/2" x 1 1/4" : Überwurfmutter · 1 1/2" : Überwurfmutter · 2" : Überwurfmutter |
| Abmessung |
3/4" : DN 20 (3/4") · 1" x 3/4" : DN 25 (1") x DN 20 (3/4") · 3/4" x 1/2" : DN 20 (3/4") x DN 15 (1/2") · 1 1/4" x 1" : DN 32 (1 1/4") x DN 25 (1") · 1 1/4" : DN 32 (1 1/4") · 1 1/2" x 1" : DN 40 (1 1/2") x DN 25 (1") · 1 1/2" x 1 1/4" : DN 40 (1 1/2") x DN 32 (1 1/4") · 1 1/2" : DN 40 (1 1/2") · 2" : DN 50 (2") |
| Länge [mm] |
3/4" : 18 · 1" x 3/4" : 19.5 · 3/4" x 1/2" : 17.5 · 1 1/4" x 1" : 24 · 1 1/4" : 19 · 1 1/2" x 1" : 28 · 1 1/2" x 1 1/4" : 30 · 1 1/2" : 40 · 2" : 46 |
| Ausführung |
1-teilig |
| Max. Medientemperatur (Dauerbetrieb) [°C] |
90 |
| Flachdichtend |
Ja |
| Konisch |
Nein |
| Max. Arbeitsdruck [bar] |
3/4" : 10 · 1" x 3/4" : 16 · 3/4" x 1/2" : 10 · 1 1/4" x 1" : 16 · 1 1/4" : 16 · 1 1/2" x 1" : 10 · 1 1/2" x 1 1/4" : 16 · 1 1/2" : 16 · 2" : 16 |
Verfügbare Varianten
- SKU 97 013 45: Spezialfittings ÜW beids. 3/4" 1"
- SKU 97 027 95: Spezialfittings ÜW beids. 3/4" 3/4"
- SKU 97 027 96: Spezialfittings ÜW beids. 3/4" 1" x 3/4"
