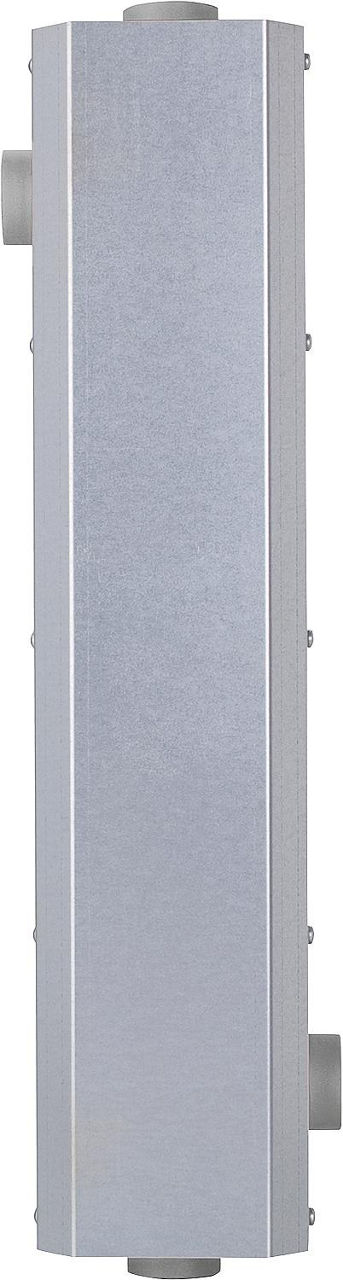

Beschreibung
- 4-Seiten-Kammer
- Druckgeprüft und verzinkt
- Max. Betriebsdruck 6 bar
- Max. Vorlauftemperatur 90°C
- Isolierung mit Stahlblechmantel
- Anschlüsse: Muffe mit Innengewinde
Funktionsweise eines hydraulischen Entkopplers:
Der hydraulische Entkoppler sorgt für die hydraulische Trennung der angeschlossenen Kreisläufe. Daraus ergibt sich die Möglichkeit, die angeschlossenen primären und sekundären Hydraulikkreisläufe individuell zu modulieren. Das Wasser des primären Kreislaufs gelangt nicht in das Wasser des sekundären Kreislaufs und umgekehrt.
Technische Daten
| Durchfluss |
3 m³/h (DN 25 (1") Innengewinde) · 7 m³/h (DN 40 (1 1/2") Innengewinde) |
| Typ |
HW 60 (DN 25 (1") Innengewinde) · HW 80 (DN 40 (1 1/2") Innengewinde) |
| H [mm] |
375 (DN 25 (1") Innengewinde) · 600 (DN 40 (1 1/2") Innengewinde) |
| A [mm] |
60 (DN 25 (1") Innengewinde) · 80 (DN 40 (1 1/2") Innengewinde) |
| Isolierung [mm] |
25 (DN 25 (1") Innengewinde) · 35 (DN 40 (1 1/2") Innengewinde) |
| Magnetitabscheider |
Nein |
| Primäranschluss |
Innengewinde |
| Temperaturfühleranschluss |
DN 15 (1/2") |
| Max. Durchfluss [m³/h] |
3 (DN 25 (1") Innengewinde) · 7 (DN 40 (1 1/2") Innengewinde) |
| Oberflächenschutz |
verzinkt |
| Wärmedämmung |
Ja |
| Entlüfter |
Nein |
| Max. Betriebstemperatur [°C] |
90 |
| Max. Betriebsdruck [bar] |
6 |
| Material |
Stahl |
| Befestigungsmaterial |
Nein |
| Primärer Nenninnendurchmesser |
DN 25 (1") (DN 25 (1") Innengewinde) · DN 40 (1 1/2") (DN 40 (1 1/2") Innengewinde) |
| Ablasshahn |
Nein |
Verfügbare Varianten
- DN 25 (1") Innengewinde — Art.-Nr. 90 000 47
- DN 40 (1 1/2") Innengewinde — Art.-Nr. 90 000 48
