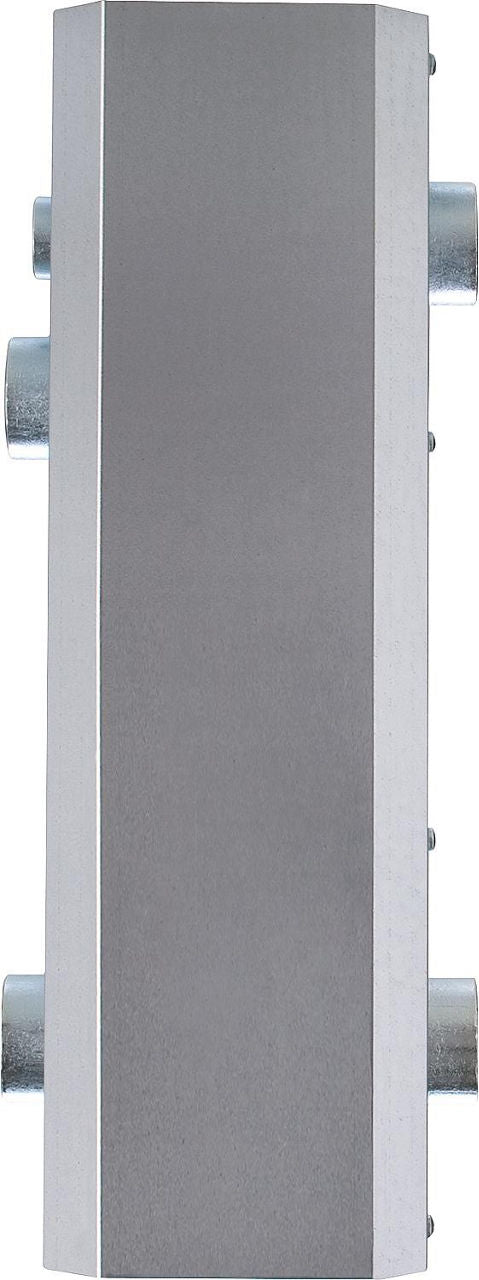

Beschreibung
- Seitlich: Anschlussmuffe mit Innengewinde für Heizkreis
- Oben/unten: Service-Muffe zum Entlüften und Entleeren
- Muffe DN 15 (1/2") IG für Temperaturfühler
- Versetzte Anschlüsse für bessere Entlüftung
- 4-seitige Austauschkammer
- Druckgeprüft und verzinkt
- Max. Betriebsdruck 6 bar
- Max. Vorlauftemperatur 90°C
- Isolierung mit Stahlblechmantel
Funktionsweise eines hydraulischen Entkopplers:
Der hydraulische Entkoppler sorgt für die hydraulische Trennung der angeschlossenen Kreisläufe. Daraus ergibt sich die Möglichkeit, die angeschlossenen primären und sekundären Hydraulikkreisläufe individuell zu modulieren. Das Wasser des Primärkreislaufs gelangt nicht in das Wasser des Sekundärkreislaufs und umgekehrt.
Technische Daten
| H2 [mm] |
200 (DN 25 (1") Innengewinde) · 340 (DN 40 (1 1/2") Innengewinde) |
| Anschluss DN |
DN 15 (1/2") Innengewinde |
| H1 [mm] |
250 (DN 25 (1") Innengewinde) · 400 (DN 40 (1 1/2") Innengewinde) |
| Durchfluss |
3 m³/h (DN 25 (1") Innengewinde) · 7 m³/h (DN 40 (1 1/2") Innengewinde) |
| A [mm] |
60 (DN 25 (1") Innengewinde) · 80 (DN 40 (1 1/2") Innengewinde) |
| Typ |
HW 60/250 (DN 25 (1") Innengewinde) · HW 80/400 (DN 40 (1 1/2") Innengewinde) |
| Isolierung [mm] |
25 (DN 25 (1") Innengewinde) · 35 (DN 40 (1 1/2") Innengewinde) |
| Magnetitabscheider |
Nein |
| Primäranschluss |
Innengewinde |
| Anschluss Temperaturfühler |
DN 15 (1/2") |
| Max. Durchfluss [m³/h] |
3 (DN 25 (1") Innengewinde) · 7 (DN 40 (1 1/2") Innengewinde) |
| Primärkreisachsabstand [mm] |
200 (DN 25 (1") Innengewinde) · 340 (DN 40 (1 1/2") Innengewinde) |
| Sekundärkreisachsabstand [mm] |
250 (DN 25 (1") Innengewinde) · 400 (DN 40 (1 1/2") Innengewinde) |
| Oberflächenschutz |
verzinkt |
| Wärmedämmung |
Ja |
| Luftabscheider |
Nein |
| Max. Betriebstemperatur [°C] |
90 |
| Max. Betriebsdruck [bar] |
6 |
| Material |
Stahl |
| Befestigungsmaterial |
Nein |
| Nennweite Primärseite |
DN 25 (1") (DN 25 (1") Innengewinde) · DN 40 (1 1/2") (DN 40 (1 1/2") Innengewinde) |
| Entlüftungsventil |
Nein |
Verfügbare Varianten
- DN 25 (1") Innengewinde — Art.-Nr. 90 000 46
- DN 40 (1 1/2") Innengewinde — Art.-Nr. 90 000 45
