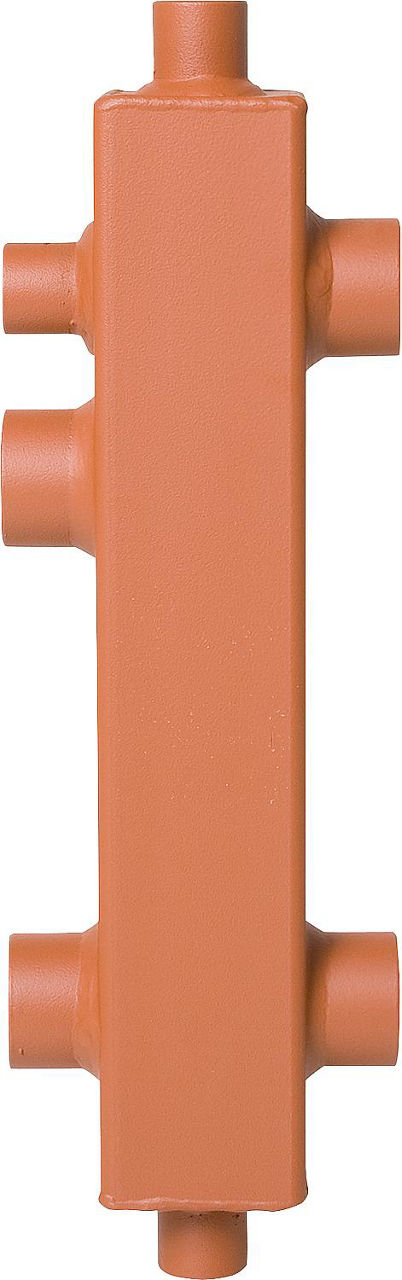

Hydraulische Weiche MAGRA Typ WST 60-21 oder WST 80-34

CHF 181.25 - CHF 222.10
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

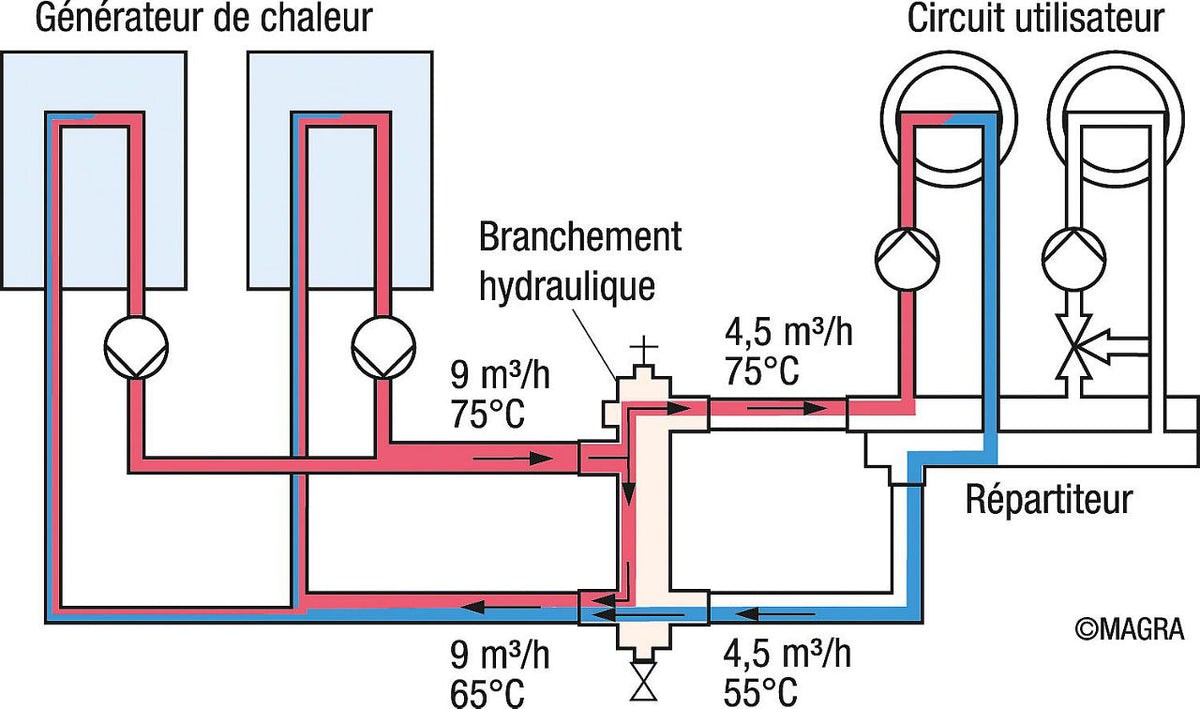

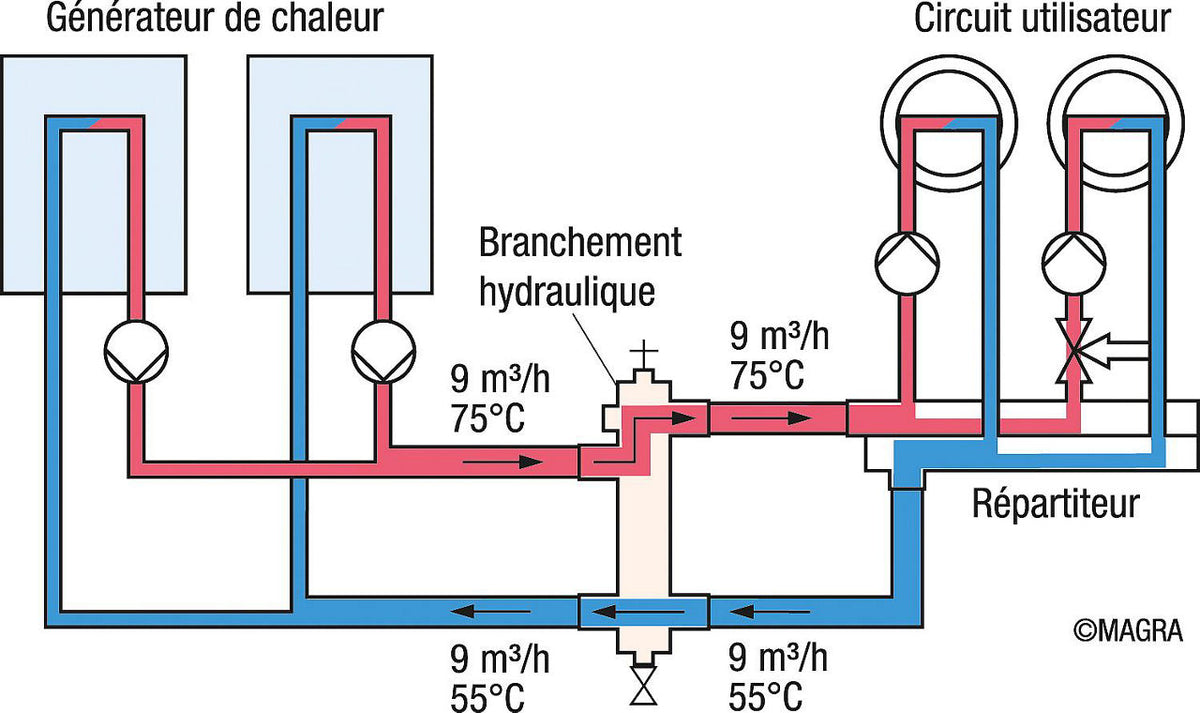

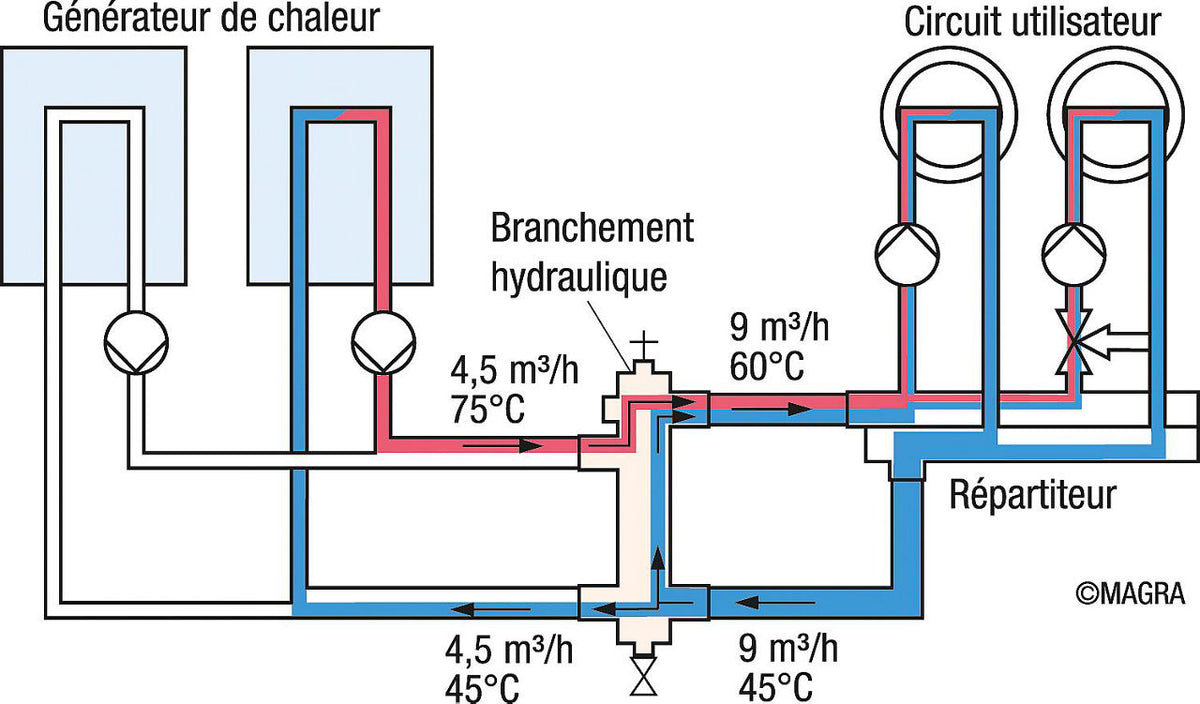

Der wärmeerzeugende und der nachträglich installierte Heizkreis sind hydraulisch entkoppelt. Eine hydraulische Weiche ermöglicht somit unterschiedliche Volumenströme wärmeerzeuger- und verbraucherseitig.

Dies gewährleistet ein optimales Zusammenspiel von Regelungstechnik und Hydraulik.

  • Betriebsdruck: max. 6 bar
  • Betriebstemperatur: bis 110 °C
  • Werkseitig geprüft und getestet
  • Geeignet für Magra Verteiler Typ Vario
  • Austauschkammer aus Stahl mit geschweißtem Boden
  • 4 Anschlussmuffen für Verbraucher und Wärmeerzeuger
  • Temperaturfühleranschluss: Muffe DN 15 (1/2")
  • Belüftung und Entlüftung: je 1 Muffe DN 15 (1/2") im Boden
  • Entlüftungs- und Entleerungskit (Best.-Nr.: 90 511 71) separat zu bestellen

Technische Daten

H2 [mm] 210 (3 m³/h) · 340 (7 m³/h)
H3 [mm] 375 (3 m³/h) · 500 (7 m³/h)
B [mm] 114 (3 m³/h) · 156 (7 m³/h)
H1 [mm] 155 (3 m³/h) · 280 (7 m³/h)
Typ WST 60-21 (3 m³/h) · WST 80-34 (7 m³/h)
Anschlussgröße DN25 (1") (3 m³/h) · DN40 (1½") (7 m³/h)
Kammergröße [mm] 60/60 (3 m³/h) · 80/80 (7 m³/h)
Herstellerartikelnummer 24000602100 (3 m³/h) · 24000803400 (7 m³/h)
Marke MAGRA
Magnetitabscheider Nein
Primäranschluss Innengewinde
Temperaturfühleranschluss DN 15 (1/2")
Primärkreisachsabstand [mm] 155 (3 m³/h) · 280 (7 m³/h)
Sekundärkreisachsabstand [mm] 210 (3 m³/h) · 340 (7 m³/h)
Breite [mm] 114 (3 m³/h) · 156 (7 m³/h)
Höhe [mm] 375 (3 m³/h) · 500 (7 m³/h)
Oberflächenschutz grundiert
Wärmedämmung Nein
Entlüfter Nein
Max. Betriebstemperatur [°C] 110
Max. Betriebsdruck [bar] 6
Material Stahl
Befestigungsmaterial Nein
Primärer Nenninnendurchmesser DN 25 (1") (3 m³/h) · DN 40 (1 1/2") (7 m³/h)
Ablassventil Nein
Verfügbare Varianten
  • 3 m³/h — Art.-Nr. 90 002 50
  • 7 m³/h — Art.-Nr. 90 002 52
