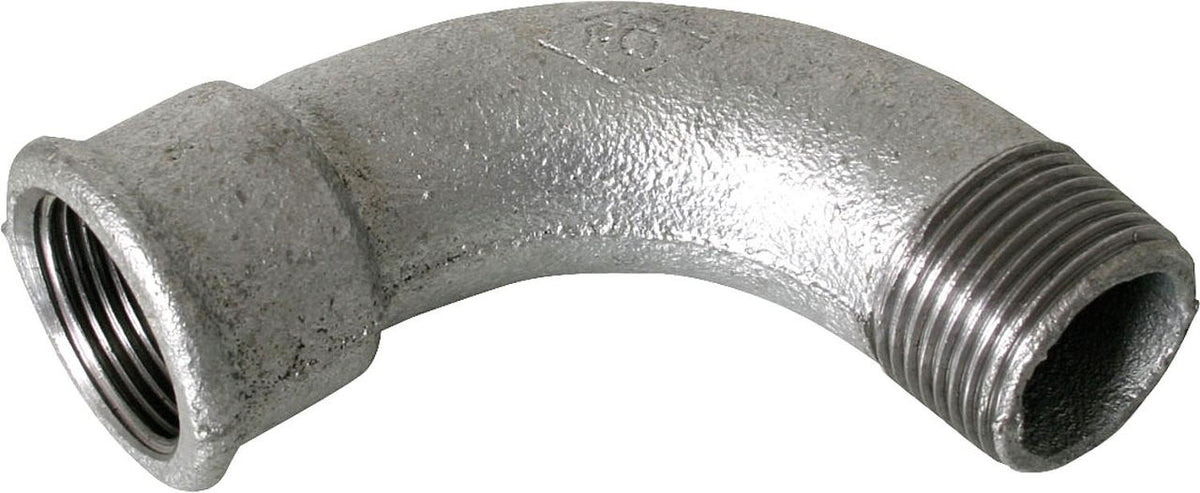

Verzinkter, lang geschmiedeter Temperguss-Bogen Typ 1 mit IG/AG-Anschluss (IG/AG). Vielseitiges System, geeignet für Flüssigkeiten, Luft, Wasser, Gas und brennbare Gase. Trinkwassergeeignet gemäß Positivliste des Umweltbundesamtes (UBA).
Eigenschaften
- Material: verzinkter Temperguss
- Typ 1 mit IG/AG-Anschluss (IG/AG)
- Vielseitiges System für Flüssigkeiten, Luft, Wasser, Gas und brennbare Gase
- Trinkwassergeeignet gemäß UBA-Positivliste
- Langer 90°-Bogen für Gewindeanschlüsse
- Erhältlich in Durchmessern von 1/4" bis 3"
Technische Daten
| Anzahl der Anschlüsse |
2 |
| Anschluss 1 |
Innengewinde |
| Form |
Bogen |
| DVGW-Siegel |
Ja |
| Trinkwassergeeignet gemäß UBA-Positivliste |
Ja |
| Anschluss 2 |
Außengewinde |
| Abmessungen |
1/4": DN 8 (1/4") · 3/8": DN 10 (3/8") · 1/2": DN 15 (1/2") · 3/4": DN 20 (3/4") · 1": DN 25 (1") · 1 1/4": DN 32 (1 1/4") · 1 1/2": DN 40 (1 1/2") · 2": DN 50 (2") · 2 1/2": DN 65 (2 1/2") · 3": DN 80 (3") |
| Ausführung |
1-teilig |
| Max. Medientemperatur (Dauerbetrieb) [°C] |
120 |
| Mit Flachdichtung |
Nein |
| Konisch |
Nein |
| Max. Betriebsdruck [bar] |
25 |
Verfügbare Varianten
- SKU 93 055 02: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 1/4"
- SKU 93 055 03: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 3/8"
- SKU 93 055 04: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 1/2"
- SKU 93 055 05: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 3/4"
- SKU 93 055 06: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 1"
- SKU 93 055 07: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 1 1/4"
- SKU 93 055 08: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 1 1/2"
- SKU 93 055 09: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 2"
- SKU 93 055 10: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 2 1/2"
- SKU 93 055 11: Langbogen Typ 1 Innengewinde/Außengewinde (IG/AG) 3"
