Beschreibung

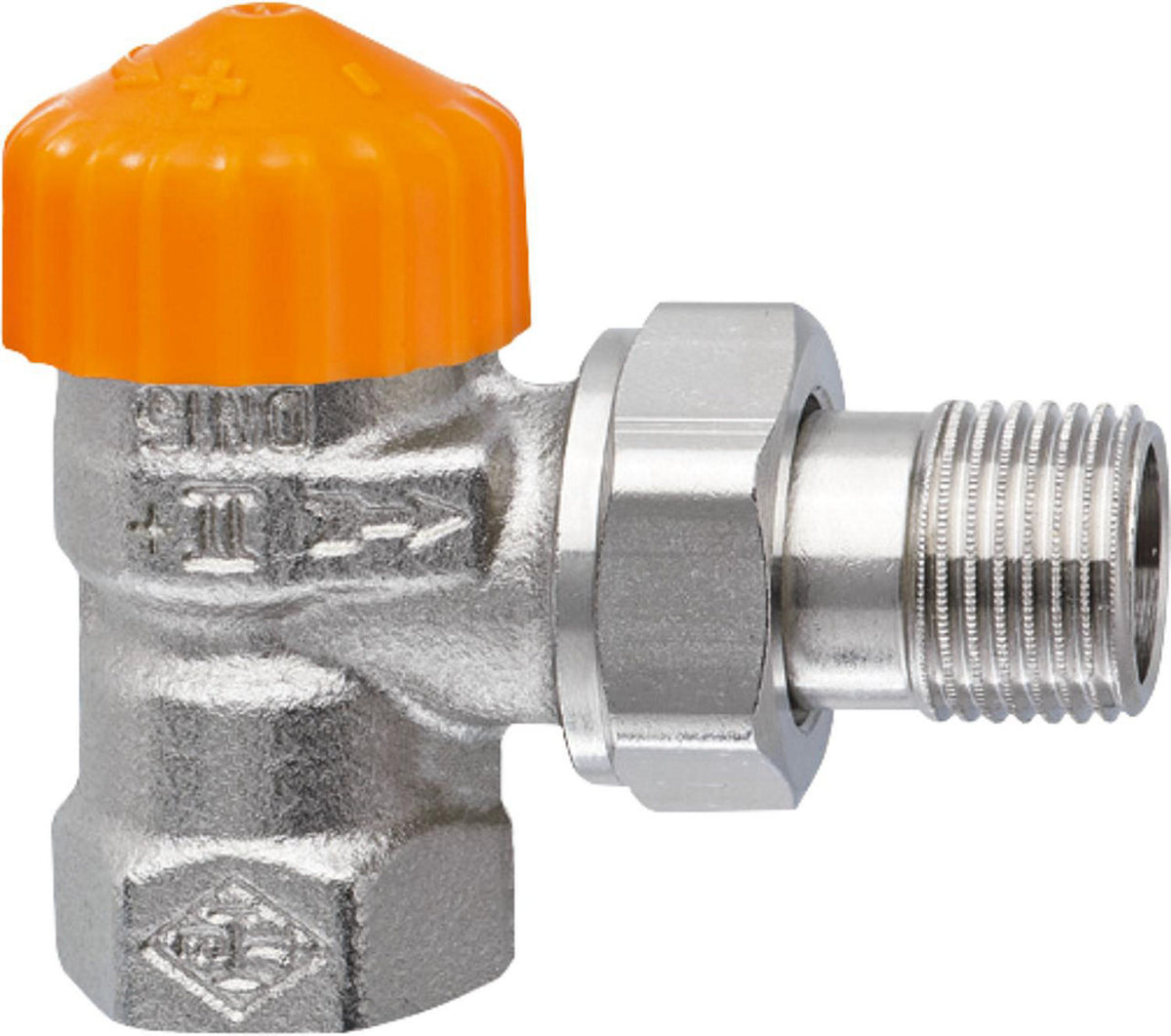

Für den Einbau in Heiz- und Kühlanlagen. Der komplette Thermostatkopf kann mit dem Heimeier-Montagegerät ohne Entleerung der Anlage ausgetauscht werden.
- Automatischer hydraulischer Abgleich dank integriertem Durchflussregler, somit wird der Durchfluss im Heizkörper auch bei Schließen benachbarter Ventile nie überschritten.
- Der erforderliche Durchfluss für jeden Heizkörper wird direkt am Thermostatventilgehäuse eingestellt.
- Der Durchfluss kann stufenlos im Durchflussbereich eingestellt werden, mithilfe des Einstellschlüssels, Einstellung 1-15
- Durchflussbereich von 10 bis 150 l/h
- Anschlusskopf Th: M30x1,5
- Material Ventile: vernickelte Bronze, korrosionsbeständig.
- Material Spindel: Spindel aus Edelstahl mit doppelter O-Ring-Dichtung
- Material O-Ring: EPDM
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperaturen: 100 °C
- Minimale Betriebstemperaturen: -10°C
- Maximaler Differenzdruck: 60 kPa
- Minimaler Differenzdruck:
- 10-100 l/h = 10 kPa
- 100-150 l/h = 10 kPa
- Durchflussbereich von 10 bis 150 l/h
- Thermostatanschlusskopf: M30x1,5
-
Material: vernickelte Bronze, korrosionsbeständig
- Max. Betriebsdruck: 10 bar
- Max. Betriebstemperatur: 100 °C
Technische Daten
| Form |
Eck |
| Anschluss Thermostatkopf |
M30 x 1,5 |
| Ausführung |
Muffe × AG |
| Voreinstellbar |
Ja |
| Dynamischer Durchflussregler |
Ja |
| Geeignet für Einrohrsystem |
Nein |
| Oberflächenschutz |
vernickelt |
| Geeignet für Zweirohrsystem |
Ja |
| Reversibler Durchfluss |
Nein |
| Durchflussleistung (min. 10 kPa) [l/h] |
10 bis 150 |
Verfügbare Varianten
| Modell |
Rohranschlussgröße |
Länge [mm] |
Referenz |
| DN 10 (3/8") |
DN 10 (3/8") |
52 |
90 876 39 |
| DN 20 (3/4") |
DN 20 (3/4") |
66 |
90 876 41 |
