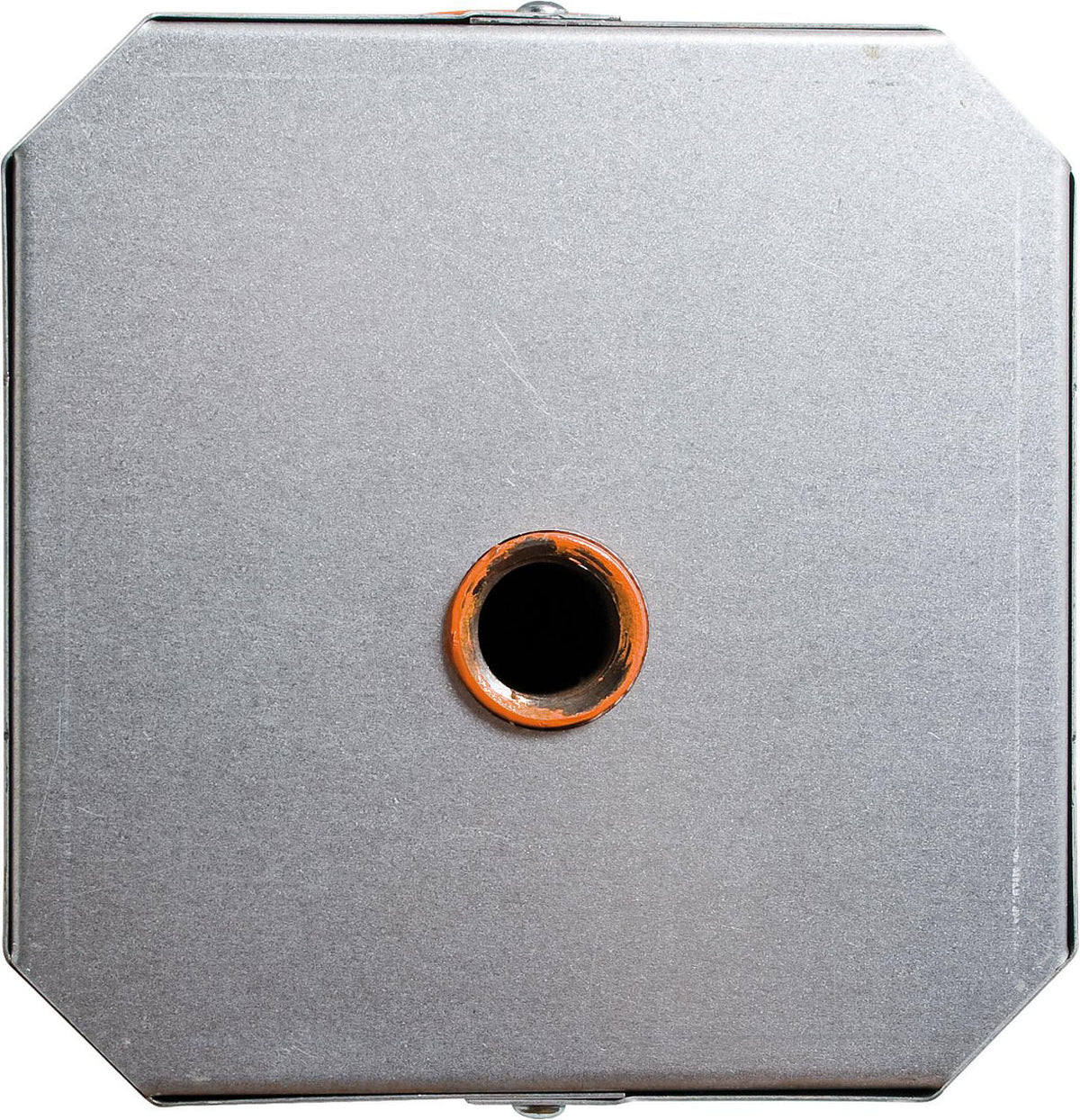

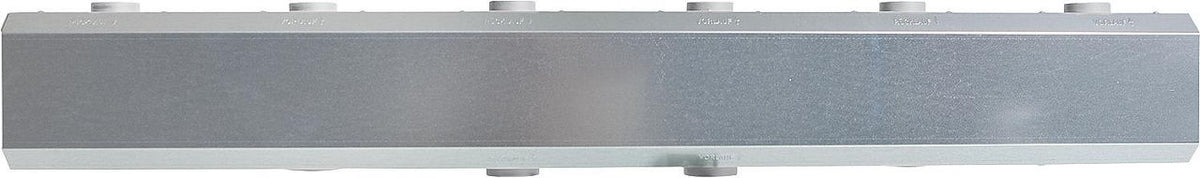

Heizkreisverteiler Typ HVM mit Isolierung, DN 32 (1"1/4) – 120 kW, 5,3 m³/h

CHF 319 - CHF 599.50
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

  • Warmwasserdurchfluss: bis zu 5,3 m³/h
  • Leistung ∆t = 20°C bis zu 120 kW
  • Vorlaufkammer befindet sich in der Rücklaufkammer
  • Kesselanschlüsse unten DN 40 (1 1/2" Innengewinde) Muffe
  • Gruppenanschlüsse: DN 32 (1 1/4") Innengewinde Muffe
  • Ablassmuffe DN 15 (1/2") Innengewinde für Vor- und Rücklaufkammer
  • Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)
  • Kompakte Bauweise mit integriertem Vor- und Rücklauf
  • Gruppenausgang nebeneinander.
  • Druckgeprüft und verzinkt
  • Max. Betriebsdruck 6 bar
  • Max. Vorlauftemperatur 90°C
  • Beschriftung von Vor- und Rücklauf im Stahlblechmantel.

Technische Daten

Typ HVM-2 (2 Heizkreise) · HVM-3 (3 Heizkreise) · HVM-4 (4 Heizkreise)
L [mm] 770 (2 Heizkreise) · 1170 (3 Heizkreise) · 1570 (4 Heizkreise)
Max. Leistung [kW] 120
Magnetitabscheider Nein
Max. Durchfluss [m³/h] 5,3
Hydraulische Weiche Nein
Thermische Trennung von Vor- und Rücklauf Nein
Achsabstand Vor-/Rücklauf [mm] 200
Achsabstand der Gruppen [mm] 200
Breite [mm] 770 (2 Heizkreise) · 1170 (3 Heizkreise) · 1570 (4 Heizkreise)
Höhe [mm] 176
Tiefe [mm] 152
Oberflächenschutz verzinkt
Wärmedämmung Ja
Entlüfter Nein
Anzahl der Gruppen 2 (2 Heizkreise) · 3 (3 Heizkreise) · 4 (4 Heizkreise)
Max. Betriebstemperatur [°C] 90
Max. Betriebsdruck [bar] 6
Material Stahl
Ablassventil Nein
Nennweite Heizkreisverteiler DN 40 (1 1/2")
Anschluss Gruppen Innengewinde
Nennweite Gruppen DN 32 (1 1/4")
Wandhalter Nein
Anschluss Heizkreisverteiler Innengewinde
Verfügbare Varianten
  • 2 Heizkreise — Art. Nr. 90 000 35
  • 3 Heizkreise — Art. Nr. 90 000 36
  • 4 Heizkreise — Art. Nr. 90 000 37
Datenblätter
Collecteur-répartiteur de chauffage type HVM avec isolation, DN 32 (1"1/4) – 120 kW, 5,3 m³/h
Heizkreisverteiler Typ HVM mit Isolierung, DN 32 (1"1/4) – 120 kW, 5,3 m³/h
CHF 319 - CHF 599.50
2 Kreisläufe 90 000 35
CHF 319 /jeder
3 Kreisläufe 90 000 36
CHF 422.45 /jeder
4 Kreisläufe 90 000 37
CHF 599.50 /jeder
