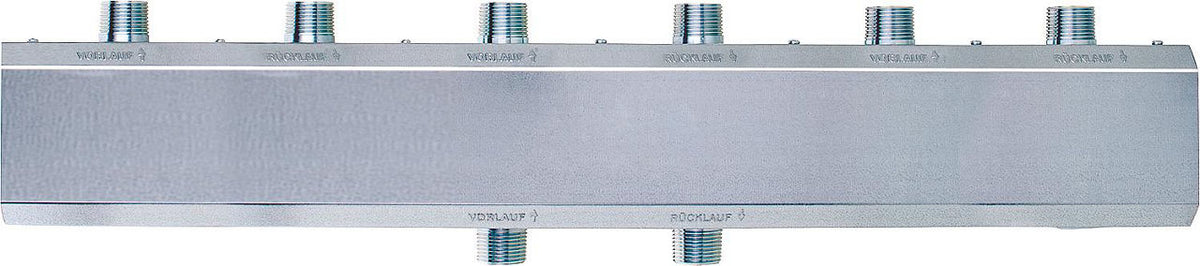

Heizkreisverteiler Typ HV 70 mit Isolierung, DN 25 (1") – 75 kW, 3,3 m³/h

CHF 188.85 - CHF 404.45
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

  • Kompakte Bauweise mit integriertem Vor- und Rücklauf
  • Gruppenabgang nebeneinanderliegend.
  • Druckgeprüft und verzinkt
  • Max. Betriebsdruck 6 bar
  • Max. Vorlauftemperatur 90°C
  • Beschriftung von Vor- und Rücklauf im Stahlblechmantel.
  • Heizwasser-Durchfluss: bis 3,3 m³/h
  • Leistung bei ∆t=20°C: bis 75 kW
  • Die Vorlaufkammer befindet sich in der Rücklaufkammer
  • Kesselanschlüsse unten: DN32 (1 1/4") Außengewinde
  • Gruppenanschlüsse: DN25 (1") Außengewinde

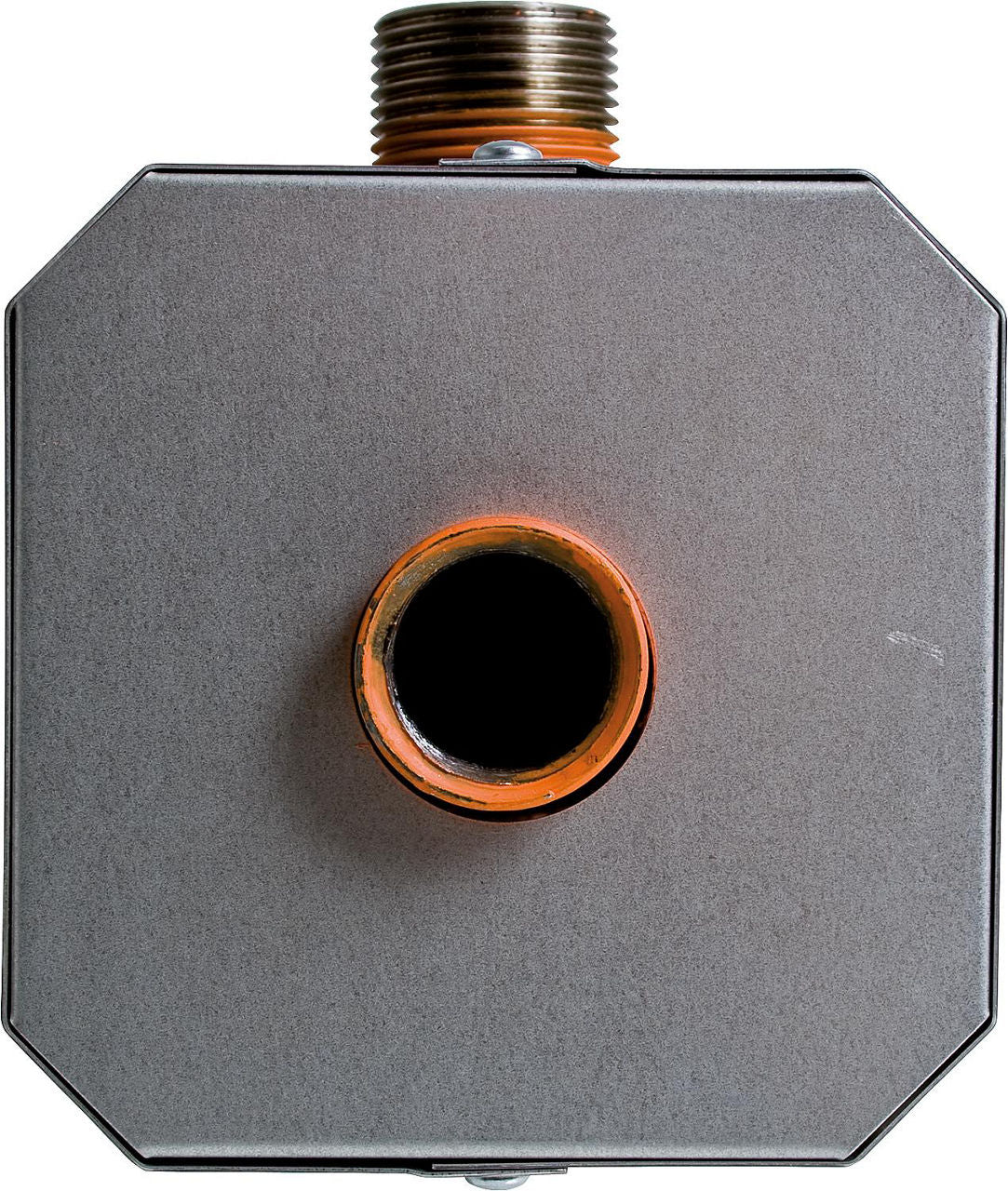

  • Seitenanschluss im Vorlauf: DN20 (3/4") Innengewinde für Füll- und Entleerhahn, Ausdehnungsgefäß, etc.
  • Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm)

Technische Daten

Typ HV 70-2 (2 Heizkreise) · HV 70-3 (3 Heizkreise) · HV 70-4 (4 Heizkreise) · HV 70-5 (5 Heizkreise) · HV 70-6 (6 Heizkreise)
L [mm] 520 (2 Heizkreise) · 770 (3 Heizkreise) · 1008 (4 Heizkreise) · 1258 (5 Heizkreise) · 1508 (6 Heizkreise)
A [mm] 375 (2 Heizkreise) · 375 (3 Heizkreise) · 625 (4 Heizkreise) · 625 (5 Heizkreise) · 875 (6 Heizkreise)
Max. Leistung [kW] 75
Magnetitabscheider Nein
Max. Durchfluss [m³/h] 3,3
Hydraulische Weiche Nein
Thermische Trennung von Vor- und Rücklauf Nein
Achsabstand Vor-/Rücklauf [mm] 125
Achsabstand der Gruppen [mm] 125
Breite [mm] 520 (2 Heizkreise) · 770 (3 Heizkreise) · 1008 (4 Heizkreise) · 1258 (5 Heizkreise) · 1508 (6 Heizkreise)
Höhe [mm] 166
Tiefe [mm] 114
Oberflächenschutz verzinkt
Wärmedämmung Ja
Entlüfter Nein
Anzahl der Gruppen 2 (2 Heizkreise) · 3 (3 Heizkreise) · 4 (4 Heizkreise) · 5 (5 Heizkreise) · 6 (6 Heizkreise)
Max. Betriebstemperatur [°C] 90
Max. Betriebsdruck [bar] 6
Material Stahl
Entleerhahn Nein
Nennweite Heizkreisverteiler DN 32 (1 1/4")
Anschluss der Gruppen Außengewinde
Nennweite Gruppen DN 25 (1")
Wandhalter Nein
Anschluss Heizkreisverteiler Außengewinde
Verfügbare Varianten
  • 2 Heizkreise — Art.-Nr. 90 007 57
  • 3 Heizkreise — Art.-Nr. 90 007 58
  • 4 Heizkreise — Art.-Nr. 90 007 59
  • 5 Heizkreise — Art.-Nr. 90 007 60
  • 6 Heizkreise — Art.-Nr. 90 007 61
Datenblätter
Collecteur-répartiteur de chauffage type HV 70 avec isolation, DN 25 (1") – 75 kW, 3,3 m³/h
Heizkreisverteiler Typ HV 70 mit Isolierung, DN 25 (1") – 75 kW, 3,3 m³/h
CHF 188.85 - CHF 404.45
2 Kreisläufe 90 007 57
CHF 188.85 /jeder
3 Schaltkreise 90 007 58
CHF 210.90 /jeder
4 Strecken 90 007 59
CHF 273.95 /jeder
5 Kreisläufe 90 007 60
CHF 342.45 /jeder
6 Kreisläufe 90 007 61
CHF 404.45 /jeder
