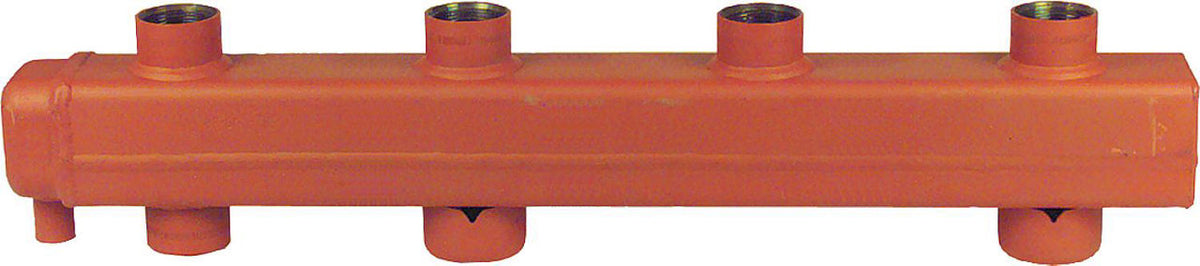

Heizungsverteiler/-sammler MAGRA Typ Vario 85/20 DN 40 (1"1/2) – 165 kW, 7 m³/h

CHF 351.90 - CHF 552.40
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

  • Anschlussabstand der Heizkreise: 200 mm
  • Entleerungsmuffe DN 15 (1/2") für Heizkreisverteiler-Vorlaufkammer
  • Doppelkammer 85x85 mm
  • Heizungswasserdurchsatz: bis zu 7 m³/h
  • Leistung bei ∆T 20°: bis zu 165 kW
  • Wandmontage oder Konsolenmontage
  • Heizkreisabgang: Muffe DN 40 (1 1/2") IG
  • Kesselvorlaufanschluss: Muffe DN 40 (1 1/2") IG seitlich
  • Kesselrücklaufanschluss: Muffe DN 40 (1 1/2") IG unten
  • Verteilerkammer überlappt
  • Aus geschweißtem Stahlblech

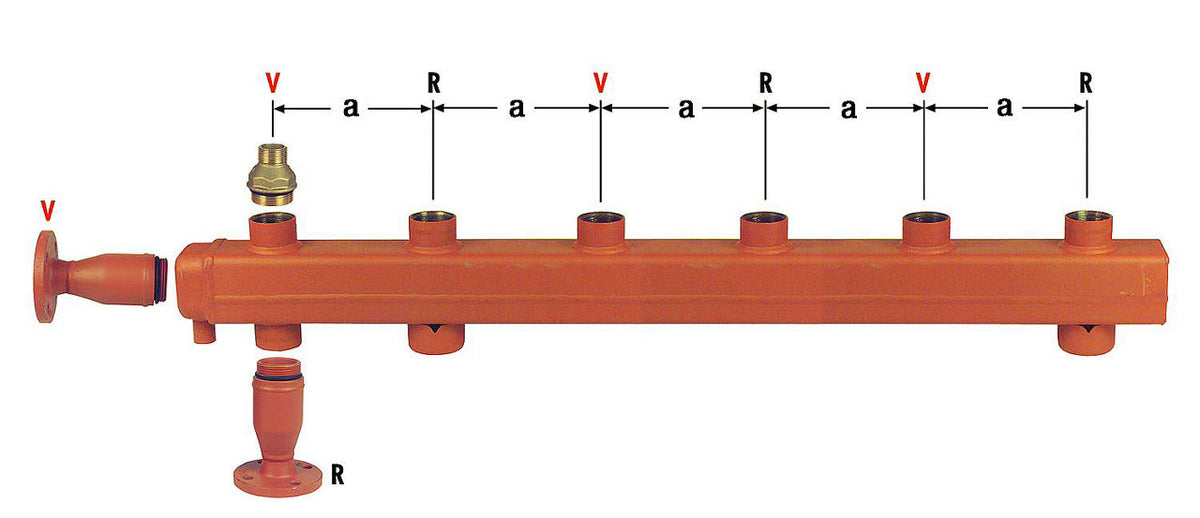

  • Heizkreisabgang nach oben; Vor- und Rücklauf nebeneinander
  • Betriebstemperatur: max. 110°C
  • Betriebsdruck: max. 6 bar
  • Werkseitig geprüft und getestet

Hohe Maßhaltigkeit und Stabilität durch das patentierte C-Profil

Technische Daten

Herstellerreferenz 11500852002 (2 Heizkreise) · 11500852003 (3 Heizkreise) · 11500852004 (4 Heizkreise)
Max. Leistung [kW] 165
Magnetitabscheider Nein
Max. Durchfluss [m³/h] 7
Hydraulische Weiche Nein
Thermische Trennung von Vor- und Rücklauf Nein
Achsenabstand der Heizkreise [mm] 200
Oberflächenschutz grundiert
Wärmedämmung Nein
Entlüfter Nein
Anzahl der Heizkreise 2 (2 Heizkreise) · 3 (3 Heizkreise) · 4 (4 Heizkreise)
Max. Betriebstemperatur [°C] 110
Max. Betriebsdruck [bar] 6
Material Stahl
Entleerungshahn Nein
Nennweite Heizkreisverteiler DN 40 (1 1/2")
Anschluss Heizkreise Innengewinde
Nennweite Heizkreise DN 40 (1 1/2")
Wandbefestigungsbügel Nein
Anschluss Heizkreisverteiler Innengewinde
Verfügbare Varianten
  • 2 Heizkreise — Art.-Nr. 90 102 06
  • 3 Heizkreise — Art.-Nr. 90 102 07
  • 4 Heizkreise — Art.-Nr. 90 102 08
Collecteur-répartiteur de chauffage MAGRA type Vario 85/20 DN 40 (1"1/2) – 165 kW, 7 m³/h
Heizungsverteiler/-sammler MAGRA Typ Vario 85/20 DN 40 (1"1/2) – 165 kW, 7 m³/h
CHF 351.90 - CHF 552.40
2 Touren 90 102 06
CHF 351.90 /jeder
3 Stromkreise 90 102 07
CHF 451.30 /jeder
4 Schaltkreise 90 102 08
CHF 552.40 /jeder
