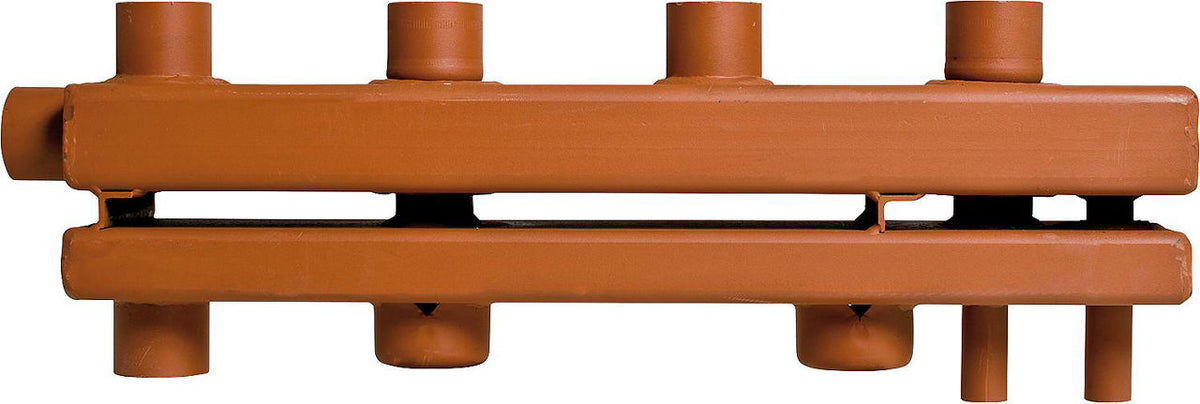

MAGRA Heizungsverteiler-Kollektor Typ F 122-16 mit thermischer Trennung – 250 kW, 11 m³/h

CHF 738.25 - CHF 905.25
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

  • Thermisch getrennte Vor- und Rücklaufkammer, geeignet für Heizungstechnik
  • Achsabstand der Stutzen: 160 mm
  • Entleerungsstutzen DN 15 (1/2") = für Vor- und Rücklaufkammer
  • Eingeschweißte Tauchhülse für Rücklaufstutzen
  • Doppelkammer 122/122 mm
  • Durchfluss: bis 11 m³/h
  • Leistung bei ∆T 20°C: bis 250 KW
  • Gruppenabgang: Stutzen DN 40 (1 1/2") IG
  • Kesselvorlaufanschluss: Stutzen DN 40 (1 1/2") IG seitlich
  • Kesselrücklaufanschluss: Stutzen DN 40 (1 1/2") IG unten
  • Verteilerkammer überlappt
  • Aus geschweißtem Stahlblech
  • Gruppenabgang nach oben; Vor- und Rücklauf nebeneinander
  • Betriebstemperatur: max. 110°C
  • Betriebsdruck: max. 6 bar
  • Im Werk geprüft und getestet

Technische Daten

Herstellerreferenz 11601201602 (2 Heizkreise) · 11601201603 (3 Heizkreise)
Max. Leistung [kW] 250
Magnetitabscheider Nein
Max. Durchfluss [m³/h] 11
Hydraulische Weiche Nein
Thermische Trennung von Vor- und Rücklauf Ja
Achsabstand der Gruppen [mm] 160
Oberflächenschutz grundiert
Wärmedämmung Nein
Entlüfter Nein
Anzahl der Gruppen 2 (2 Heizkreise) · 3 (3 Heizkreise)
Max. Betriebstemperatur [°C] 110
Max. Betriebsdruck [bar] 6
Material Stahl
Ablassventil Nein
Nennweite Heizkreiszentrale DN 40 (1 1/2")
Anschluss der Gruppen Innengewinde
Nennweite Gruppen DN 40 (1 1/2")
Wandbefestigungsbügel Nein
Anschluss Heizkreiszentrale Innengewinde
Verfügbare Varianten
  • 2 Heizkreise — Art.-Nr. 90 529 62
  • 3 Heizkreise — Art.-Nr. 90 529 63
Collecteur-répartiteur de chauffage MAGRA type F 122-16 à séparation thermique – 250 kW, 11 m³/h
MAGRA Heizungsverteiler-Kollektor Typ F 122-16 mit thermischer Trennung – 250 kW, 11 m³/h
CHF 738.25 - CHF 905.25
2 Kreisläufe 90 529 62
CHF 738.25 /jeder
3 Schaltkreise 90 529 63
CHF 905.25 /jeder
