Beschreibung
- nebeneinander liegende Vor- und Rücklaufanschlüsse der Heizkreise
- seitlich versetzter Anschluss des Heizkreises
- integrierte hydraulische Weiche
- integrierter Entlüfter und Ablasshahn

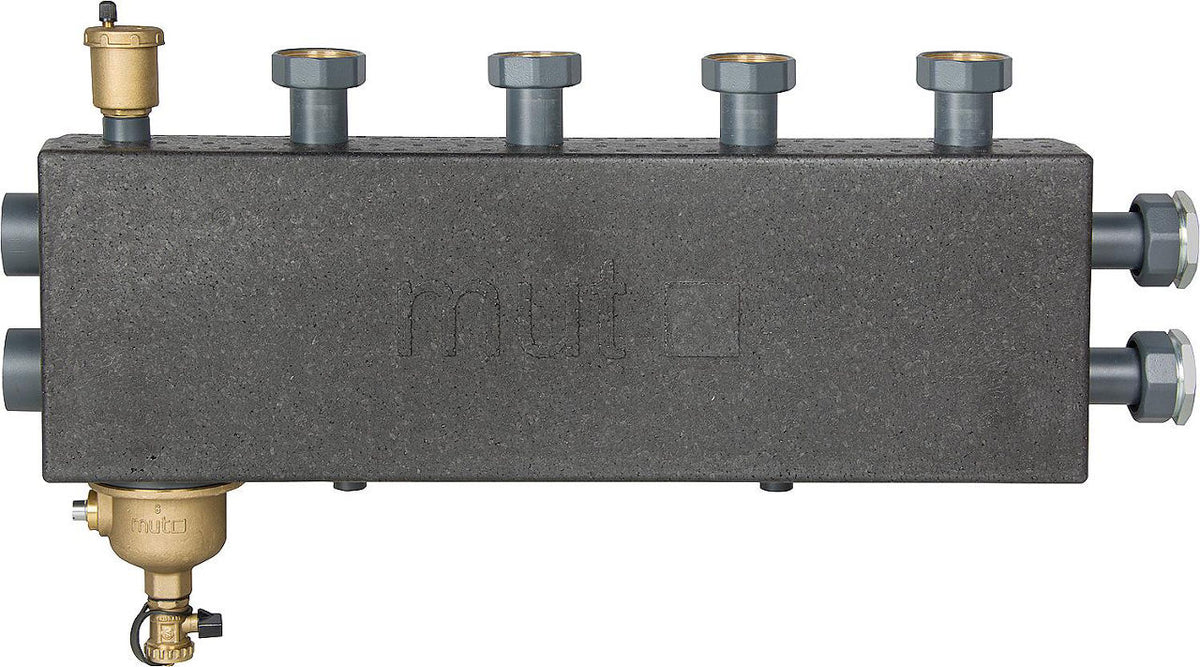

- EPP-Isolierung und Wandkonsolen im Lieferumfang enthalten
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 110 °C
- Achsenabstand oben: 125 mm
- Achsenabstand seitlich: 80 mm
- Kesselanschluss: DN 32 (1 1/4") IG
- Heizkreisanschluss: DN 40 (1 1/2") Überwurfmutter
- Verteiler-Material: Stahl
- Überwurfmutter-Material: Messing

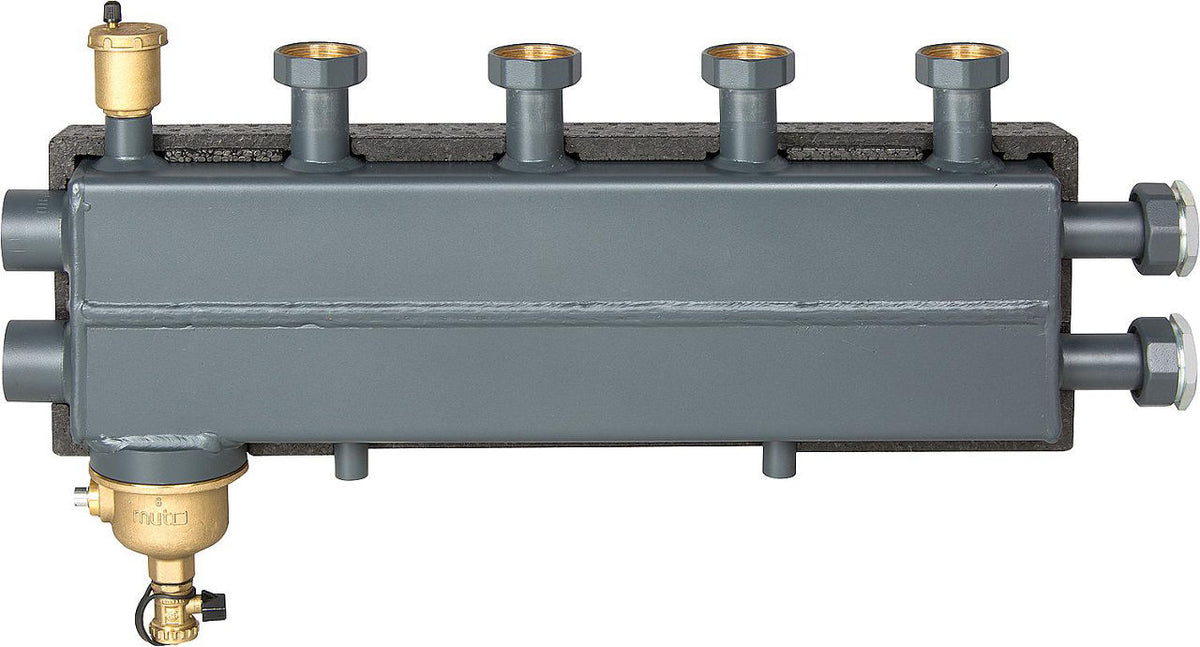

Der kombinierte Heizkreisverteiler mit hydraulischer Weiche ermöglicht den Anschluss mehrerer Heizgruppen und deren hydraulische Entkopplung. Zusätzlich ist der Heizkreisverteiler mit einem automatischen Entlüfter und einem integrierten Magnetitschlammabscheider ausgestattet. Er vereint somit die Funktionen einer hydraulischen Weiche, eines Verteilers, eines Entlüfters und eines Schlammabscheiders. Dies gewährleistet einen zuverlässigen Betrieb der Heizungsanlage, frei von Schmutz und Luftblasen im Heizungswasser. Der Magnetitschlammabscheider sorgt zusätzlich für die Entfernung von eisenhaltigen Partikeln.
Eine hydraulische Weiche kann in Heizungsanlagen mit mehreren einzeln gepumpten Verbraucherkreisen eingesetzt werden. Die hydraulische Entkopplung verhindert, dass sich die Pumpen gegenseitig beeinflussen. Richtig installiert und dimensioniert, ermöglicht eine hydraulische Weiche eine effizientere Nutzung der Brennwerttechnik durch die Sicherstellung niedriger Rücklauftemperaturen. Der kombinierte Heizkreisverteiler mit hydraulischer Weiche und Magnetitschlammabscheider ist aus robustem Stahl gefertigt, die Überwurfmuttern sind aus Messing. Eine passende Isolierung sowie eine entsprechende Wandhalterung sind bereits im Lieferumfang enthalten.
Technische Daten
| Typ |
2+1 Heizkreise · 3+1 Heizkreise |
| Leistung bei ∆T 20° C |
bis 58 kW (2+1 Heizkreise) · bis 69 kW (3+1 Heizkreise) |
| Volumenstrom [m³/h] |
bis 2,5 |
| Länge [mm] |
665 (2+1 Heizkreise) · 915 (3+1 Heizkreise) |
| Max. Leistung [kW] |
58 (2+1 Heizkreise) · 69 (3+1 Heizkreise) |
| Magnetit-Abscheider |
Ja |
| Max. Volumenstrom [m³/h] |
2,5 |
| Hydraulische Weiche |
Ja |
| Thermische Trennung von Vor- und Rücklauf |
Nein |
| Achsabstand Vor-/Rücklauf [mm] |
80 |
| Achsabstand der Gruppen [mm] |
125 |
| Breite [mm] |
665 (2+1 Heizkreise) · 915 (3+1 Heizkreise) |
| Höhe [mm] |
395 |
| Tiefe [mm] |
100 |
| Oberflächenschutz |
grundiert |
| Wärmedämmung |
Ja |
| Entlüfter |
Ja |
| Anzahl der Gruppen |
2 (2+1 Heizkreise) · 3 (3+1 Heizkreise) |
| Max. Betriebstemperatur [°C] |
110 |
| Max. Betriebsdruck [bar] |
6 |
| Material |
Stahl |
| Ablasshahn |
Ja |
| Nennweite Heizkessel |
DN 32 (1 1/4") |
| Anschluss der Gruppen |
Überwurfmutter |
| Nennweite Gruppen |
DN 40 (1 1/2") |
| Wandbügel |
Ja |
| Anschluss Heizkessel |
Innengewinde |
Verfügbare Varianten
- 2+1 Heizkreise — Art.-Nr. 90 015 97
- 3+1 Heizkreise — Art.-Nr. 90 015 99
