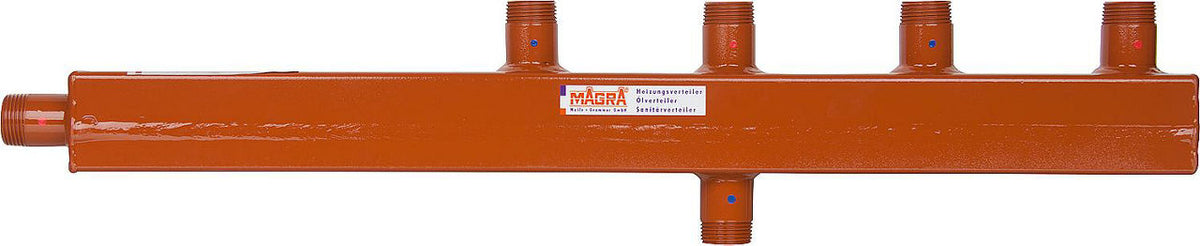

Kombinierter MAGRA HW plus Verteiler-Sammler Typ 60-12,5 mit integrierter hydraulischer Weiche – 70 kW, 3 m³/h

CHF 297.65 - CHF 377.20
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

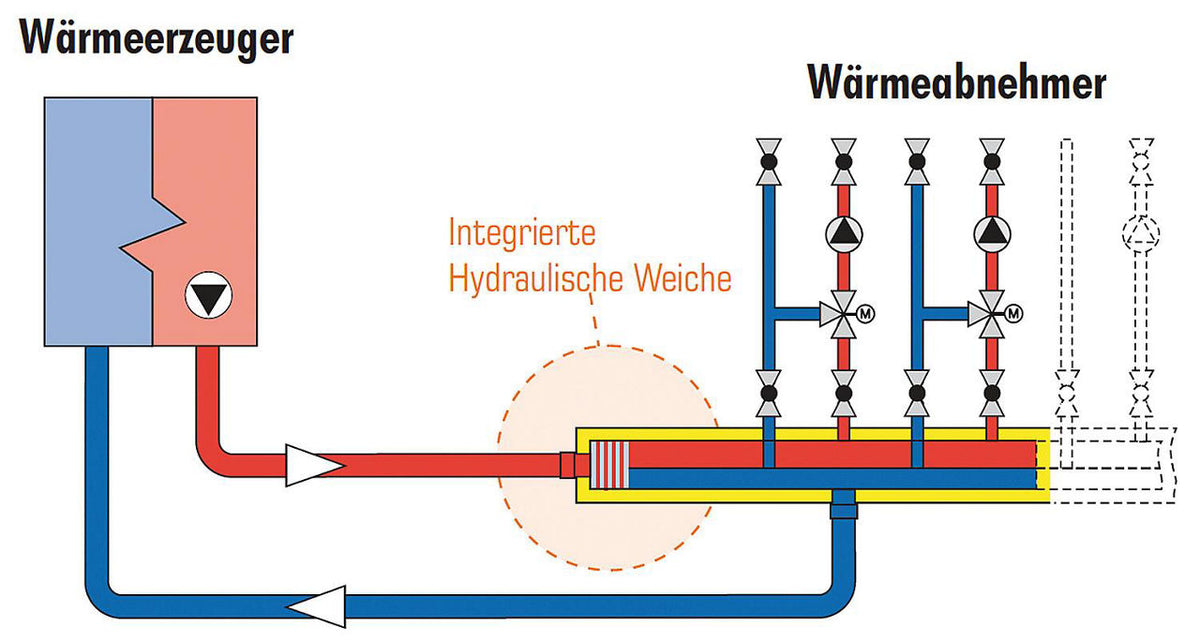

Kombinierter Vor- und Rücklaufverteiler mit integrierter hydraulischer Weiche

  • Kammerverteiler für Vor- und Rücklauf überlappend
  • Weichenkammer für hydraulische Weiche aus Stahlblech geschweißt
  • Doppelkammer und Weichenkammer 60/60 mm
  • Gruppenabgänge Vor- und Rücklauf nebeneinander 1"
  • Abstand zwischen den Sekundäranschlüssen 125 mm.
  • Kesselanschluss Vorlauf seitlich
  • Rücklauf nach unten wie in 1"
  • Der HW-Verteiler wird mit einer Grundierung ab Werk geliefert
  • Max. Betriebsdruck 6 bar
  • Betriebstemperatur bis 110 °C

Technische Daten

Ausführung für 2 Hydraulikmodule (2 Heizkreise) · für 3 Hydraulikmodule (3 Heizkreise)
Herstellerartikelnummer 11700601252 (2 Heizkreise) · 11700601253 (3 Heizkreise)
Max. Leistung [kW] 70
Magnetitabscheider Nein
Max. Durchfluss [m³/h] 3
Hydraulische Weiche Ja
Thermische Trennung von Vor- und Rücklauf Nein
Gruppenachsabstand [mm] 125
Oberflächenschutz grundiert
Wärmedämmung Nein
Entlüfter Nein
Anzahl der Gruppen 2 (2 Heizkreise) · 3 (3 Heizkreise)
Max. Betriebstemperatur [°C] 110
Max. Betriebsdruck [bar] 6
Material Stahl
Entleerungsventil Nein
Nennweite Heizkreis zentral DN 25 (1")
Anschluss Gruppen Außengewinde
Nennweite Gruppen DN 25 (1")
Wandhalterung Nein
Anschluss Heizkreis zentral Außengewinde
Verfügbare Varianten
  • 2 Heizkreise — Art. Nr. 90 859 31
  • 3 Heizkreise — Art. Nr. 90 859 32
Datenblätter
Collecteur-répartiteur combiné MAGRA HW plus type 60-12,5 avec découpleur hydraulique intégré – 70 kW, 3 m³/h
Kombinierter MAGRA HW plus Verteiler-Sammler Typ 60-12,5 mit integrierter hydraulischer Weiche – 70 kW, 3 m³/h
CHF 297.65 - CHF 377.20
2 Heizgruppen 90 859 31
CHF 297.65 /jeder
3 Heizgruppen 90 859 32
CHF 377.20 /jeder
