MV-Sammler, DN 32 (1 1/4")

CHF 644.55 - CHF 922.85
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

modulare Bauweise

  • Komplett vormontiert
  • Mehrfachanschlusskessel, für höhere Leistung
  • Druck: max. 5 bar
  • Temperatur: max. 110°C
  • Armaturen: Messing
  • Dichtungen: EPDM/NBR
  • Isolierung nach EnEV: EPP-Halbschale
  • Achse: 125 mm
  • für eine Leistung bis 150 kW
  • geringer Druckverlust, freier Durchgang (Ø = 50 mm)
  • Kvs-Wert: 20,6

Anschlüsse

  • für Hydraulikmodul (oben): DN 32 (1 1/4") für Überwurfmutter DN 50 (2")
  • für Kessel (unten, Vor- und Rücklauf): DN 50 (2") außen oder DN 32 (1 1/4") innen mit Flachdichtung, andere Anschlüsse mit Blindstopfen
  • Seitlich: 2x DN 25 (1") innen, mit Blindstopfen, für Sicherheitsgruppe und Ausdehnungsgefäß.

Abmessungen

  • Montagehöhe: 125 mm
  • Isolierhöhe: 150 mm

Technische Daten

Typ RM2 (2-fach) (90 017 19) · RM2 (3-fach) (90 017 20)
Anschlussmöglichkeiten bis zu 3 Heizkreise (90 017 19) · bis zu 5 Heizkreise (90 017 20)
Breite (mit Isolierung) 600 mm (90 017 19) · 850 mm (90 017 20)
Herstellerreferenz 37123 (90 017 19) · 37133 (90 017 20)
Mit Magnetitabscheider Nein
max. Durchfluss [m³/h] 20.6
Mit hydraulischer Weiche Nein
Thermische Trennung von Vor- und Rücklauf Nein
Achsenabstand Vor-/Rücklauf [mm] 125
Achsenabstand der Gruppen [mm] 125
Breite [mm] 600 (90 017 19) · 850 (90 017 20)
Höhe [mm] 150
Oberflächenschutz unbehandelt
Mit Wärmedämmung Ja
Mit Entlüfter Nein
Anzahl der Gruppen 2 (90 017 19) · 3 (90 017 20)
max. Betriebstemperatur [°C] 110
max. Betriebsdruck [bar] 5
Material Messing
Mit Entleerhahn Nein
Nennweite Zentralheizung DN 32 (1 1/4")
Anschluss der Gruppen Flanschanschluss
Nennweite Gruppen DN 32 (1 1/4")
Mit Wandbefestigungsbügel Nein
Anschluss Zentralheizung Innengewinde
Verfügbare Varianten

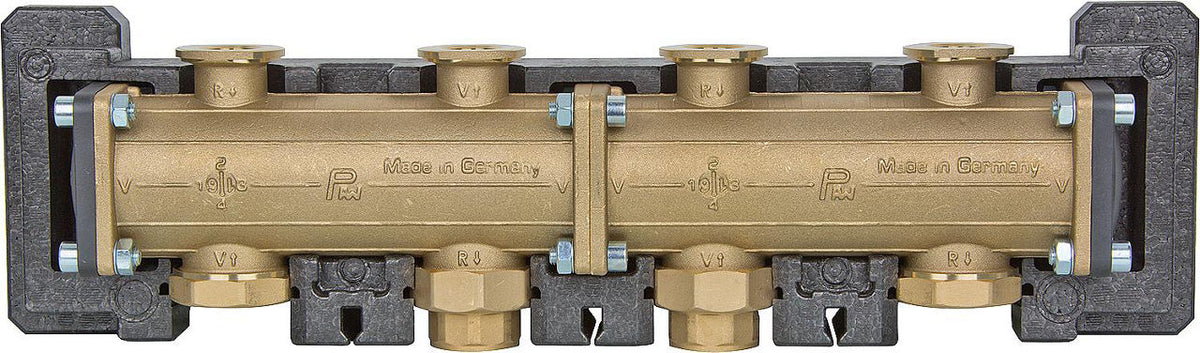

Bis zu 3 Heizkreise · 600 mm 90 017 19

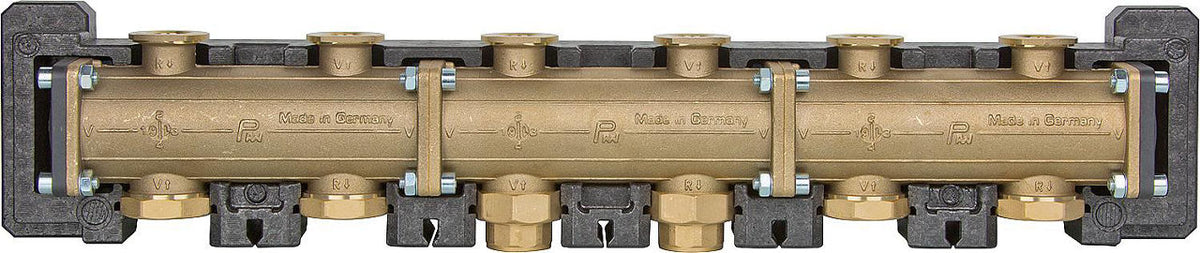

Bis zu 5 Heizkreise · 850 mm 90 017 20
Datenblätter
Collecteur MV, DN 32 (1 1/4")
MV-Sammler, DN 32 (1 1/4")
CHF 644.55 - CHF 922.85
Bis zu 3 Heizkreise · 600 mm 90 017 19
CHF 644.55 /jeder
Bis zu 5 Heizkreisläufe · 850 mm 90 017 20
CHF 922.85 /jeder
