Beschreibung
- Durchfluss: bis zu 3 m³/h
- Leistung für ∆t 20°C: bis zu 70 kW
- Bauweise: baumustergeprüft
- Doppelkammer 60/60 mm
- Max. Betriebsdruck: 6 bar
- Max. Betriebstemperatur: 110°C
- Vor- und Rücklaufverteiler für Heizkörper und Fußbodenheizung kombinierbar
- Übereinanderliegende Vor- und Rücklaufverteilkammer
- Vor- und Rücklaufstutzen DN 15 (1/2") AG, nebeneinander (für Magra-Ventile: DN 20 (3/4") Eurokonus)
- Stutzenabstand 50 mm
- Sammleranschluss DN 25 (1") beidseitig
- Für Fußbodenheizung
- Mit vormontierten Magra-Ventilen
- Vorlauf kann mit M30 x 1,5 für elektrothermische Stellantriebe (Heimeier-kompatibel) ausgerüstet werden
- Rücklauf mit Absperr- und Voreinstellventil
- Ohne Übergangsstück
- Aus geschweißtem V4A Edelstahl
- Werkseitig gebeizt

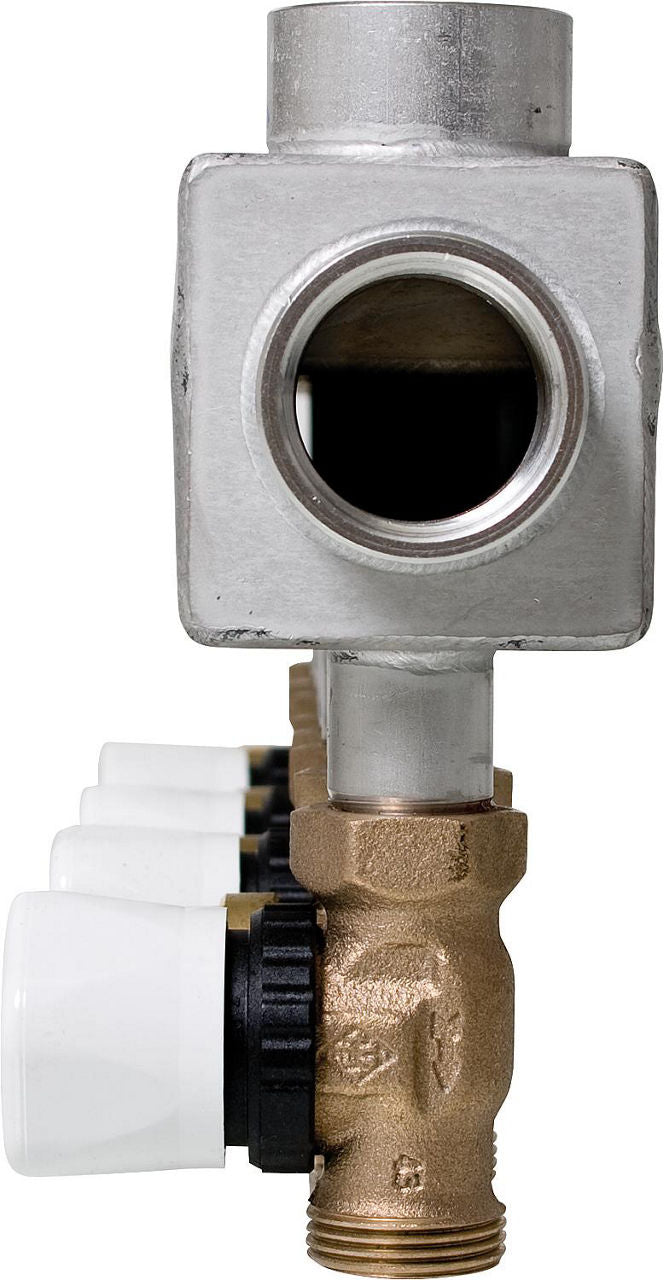

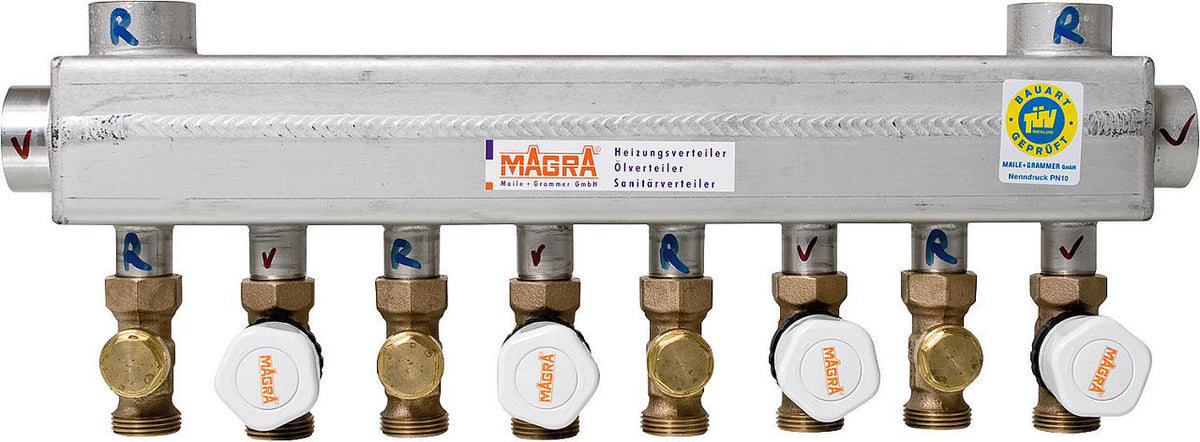

Die MAGRA Heizkreisverteiler 60/60 aus Edelstahl sind Doppelkammerverteiler, die sich für den Anschluss von Fußbodenheizungen und Heizkörpern eignen. Die kombinierten Vor- und Rücklaufverteiler zeichnen sich durch ihre übereinanderliegenden Verteilerkammern aus. Dieses Konstruktionsmerkmal gewährleistet kompakte Abmessungen der Magra Verteiler bei gleichzeitig hoher Stabilität. Die durchdachte Anordnung der Anschlussstutzen ermöglicht eine übersichtliche und praktische Rohrverlegung. Die Magra Heizkreisverteiler 60/60 aus Edelstahl haben vormontierte Magra-Ventile im Vorlauf. Bei Bedarf kann der Vorlauf nachträglich mit elektrischen Stellantrieben (Gewinde M30x1,5 mm) ausgerüstet und elektronisch geregelt werden. Der Rücklauf der Magra Heizkreisverteiler ist voreinstellbar und absperrbar. Magra fertigt die Verteiler aus widerstandsfähigem V4A Edelstahl, der nach bewährten Verfahren geschweißt wird. Die Edelstahloberflächen der Verteiler werden im Werk gebeizt und passiviert. Die Magra Verteiler für Fußbodenheizung und Heizkörper sind in verschiedenen Ausführungen erhältlich. Je nach Bauart steht eine unterschiedliche Anzahl von Anschlüssen an Vor- und Rücklauf zur Verfügung. So können maximal zwölf Heizkreise an einen Edelstahlheizkreisverteiler angeschlossen und gesteuert werden.
Technische Daten
| Modell |
Edelstahl |
| Marke |
MAGRA |
| Sekundärkreis-Mittenabstand [mm] |
50 |
| Mit Anschlussgarnitur |
Nein |
| Mit Regelanschluss |
Ja |
| Mit Thermostateinsätzen |
Ja |
| Thermostateinsätze Anschluss |
M30 x 1,5 |
| Mit Durchflussanzeige |
Nein |
| Hydraulischer Abgleich |
statisch |
| Max. Betriebstemperatur [°C] |
110 |
| Material |
Edelstahl |
| Primärer Nenninnendurchmesser |
DN 25 (1") |
| Druckstufe |
PN 6 |
| Sekundäranschluss |
DN 20 (3/4") AG Eurokonus |
| Mit Wandbefestigungsbügel |
Nein |
| Primäranschluss |
Innengewinde |
| Herstellerreferenz |
3 Kreise: 10240600316 · 5 Kreise: 10240600516 · 6 Kreise: 10240600616 · 7 Kreise: 10240600716 · 8 Kreise: 10240600816 · 9 Kreise: 10240600916 · 10 Kreise: 10240601016 · 12 Kreise: 10240601216 |
| Breite [mm] |
3 Kreise: 350 · 5 Kreise: 550 · 6 Kreise: 650 · 7 Kreise: 750 · 8 Kreise: 850 · 9 Kreise: 950 · 10 Kreise: 1050 · 12 Kreise: 1250 |
Verfügbare Varianten
| 3 Kreise |
90 513 49 |
| 5 Kreise |
90 513 51 |
| 6 Kreise |
90 513 52 |
| 7 Kreise |
90 513 53 |
| 8 Kreise |
90 513 54 |
| 9 Kreise |
90 513 55 |
| 10 Kreise |
90 513 56 |
| 12 Kreise |
90 529 41 |
