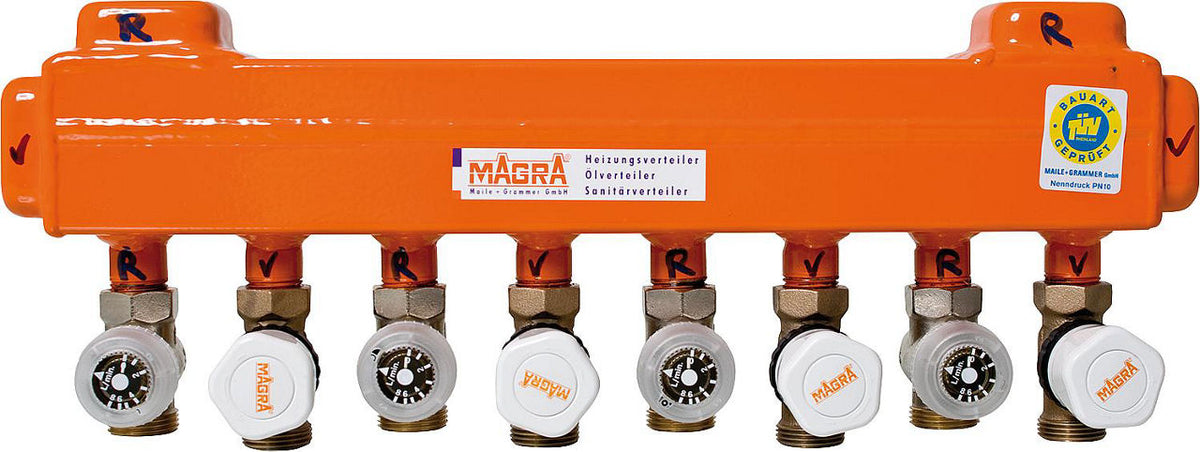

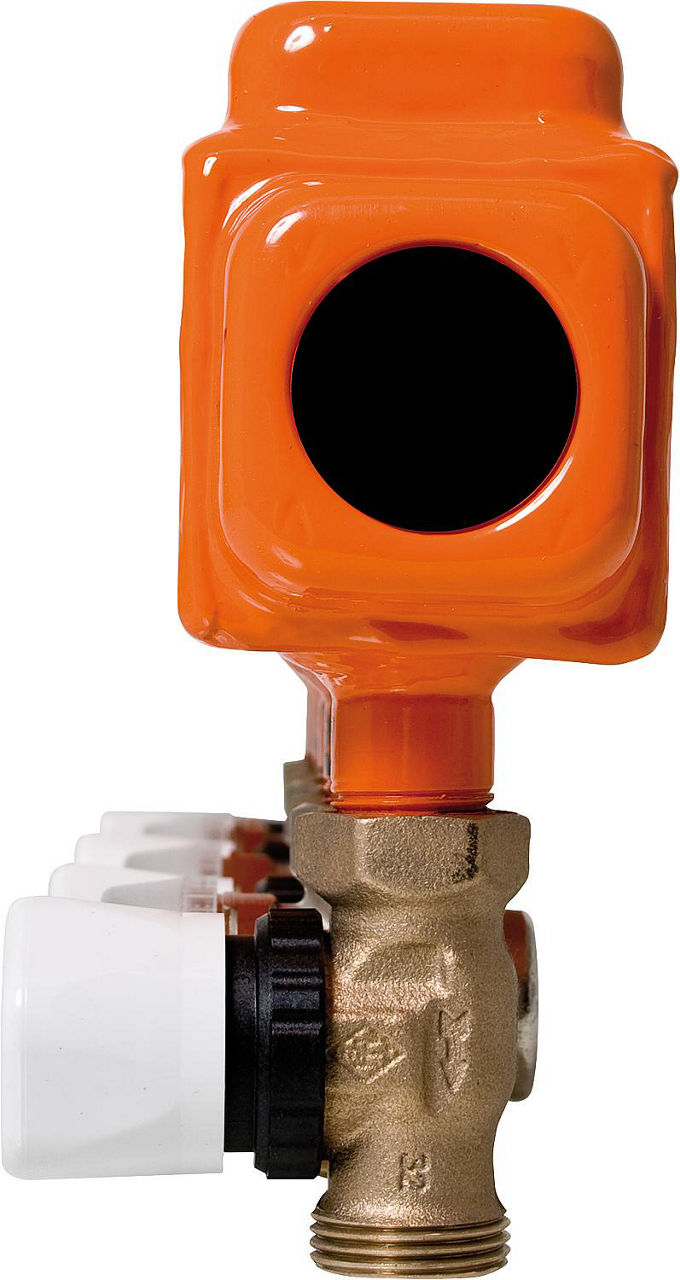

Collecteur de chauffage MAGRA 60/60 avec vannes prémontées et vanne d'équilibrage Rondo
Collecteur de chauffage MAGRA 60/60 avec vannes prémontées et vanne d'équilibrage Rondo
Collecteur de chauffage MAGRA 60/60 avec vannes prémontées et vanne d'équilibrage Rondo
Collecteur de chauffage MAGRA 60/60 avec vannes prémontées et vanne d'équilibrage Rondo
Collecteur de chauffage MAGRA 60/60 avec vannes prémontées et vanne d'équilibrage Rondo
Collecteur de chauffage MAGRA 60/60 avec vannes prémontées et vanne d'équilibrage Rondo

MAGRA 60/60 Heizkreisverteiler mit vormontierten Ventilen und Rondo Regulierventil

CHF 236.10 - CHF 951
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

  • Für Fußbodenheizung
  • Mit vormontierten Magra Ventilen
  • Vorlauf kann M30 x 1,5 mit elektrothermischen Stellantrieben (Heimeier-kompatibel) ausgerüstet werden
  • AV 23 SETTER Rondo Einregulierventil für hydraulischen Abgleich und Absperrung im Rücklauf
  • Außen kunststoffummantelt
  • Durchflussmenge: bis 3 m³/h
  • Leistung für ∆t 20°C: bis 70 kW
  • Bauart: TÜV-geprüft
  • Doppelkammer 60/60 mm
  • Max. Betriebsdruck: 6 bar
  • Max. Betriebstemperatur: 110°C
  • Kombinierbarer Vor- und Rücklaufverteiler für Heizkörper und Fußbodenheizung
  • Vor- und Rücklaufverteilerkammer überlappend
  • Vor- und Rücklaufabgänge DN 15 (1/2") AG, nebeneinander (für Magra-Ventile: DN 20 (3/4") Eurokonus
  • Abstand der Abgänge 50 mm
  • Kollektoranschluss DN 25 (1") beidseitig

Technische Daten

Ausführung Stahl
Marke MAGRA
Achsabstand Sekundärkreis [mm] 50
Messbereich Durchfluss [l/min] 0,6 — 8
Mit Anschlussgarnitur Nein
Mit Regulieranschluss Nein
Mit Thermostatventileinsätzen Ja
Anschluss Thermostatventileinsätze M30 x 1,5
Mit Durchflussanzeige Ja
Hydraulischer Abgleich statisch
Max. Betriebstemperatur [°C] 110
Material Stahl
Nennweite primär DN 25 (1")
Druckstufe PN 6
Sekundäranschluss DN 20 (3/4") AG Eurokonus
Mit Wandhalter Nein
Primäranschluss Innengewinde
Herstellerreferenz 2-fach: 10200600217 · 3-fach: 10200600317 · 4-fach: 10200600417 · 5-fach: 10200600517 · 6-fach: 10200600617 · 7-fach: 10200600717 · 8-fach: 10200600817 · 9-fach: 10200600917 · 10-fach: 10200601017 · 11-fach: 10200601117 · 12-fach: 10200601217
Breite [mm] 2-fach: 250 · 3-fach: 350 · 4-fach: 450 · 5-fach: 550 · 6-fach: 650 · 7-fach: 750 · 8-fach: 850 · 9-fach: 950 · 10-fach: 1050 · 11-fach: 1150 · 12-fach: 1250
Verfügbare Varianten
2-fach 90 529 07
3-fach 90 529 08
4-fach 90 529 09
5-fach 90 529 10
6-fach 90 529 11
7-fach 90 529 12
8-fach 90 529 13
9-fach 90 529 14
10-fach 90 529 15
11-fach 90 529 16
12-fach 90 529 17
Collecteur de chauffage MAGRA 60/60 avec vannes prémontées et vanne d'équilibrage Rondo
MAGRA 60/60 Heizkreisverteiler mit vormontierten Ventilen und Rondo Regulierventil
CHF 236.10 - CHF 951
2 Kreisläufe 90 529 07
CHF 236.10 /jeder
3 Rundgänge 90 529 08
CHF 307.50 /jeder
4 Rundfahrten 90 529 09
CHF 378.95 /jeder
5 Schaltungen 90 529 10
CHF 450.70 /jeder
6 Schaltkreise 90 529 11
CHF 522.10 /jeder
7 Schaltungen 90 529 12
CHF 593.45 /jeder
8 Rundgänge 90 529 13
CHF 665.05 /jeder
9 Kreisläufe 90 529 14
CHF 736.40 /jeder
10 Schaltkreise 90 529 15
CHF 808 /jeder
11 Rennstrecken 90 529 16
CHF 879.60 /jeder
12 Schaltkreise 90 529 17
CHF 951 /jeder
