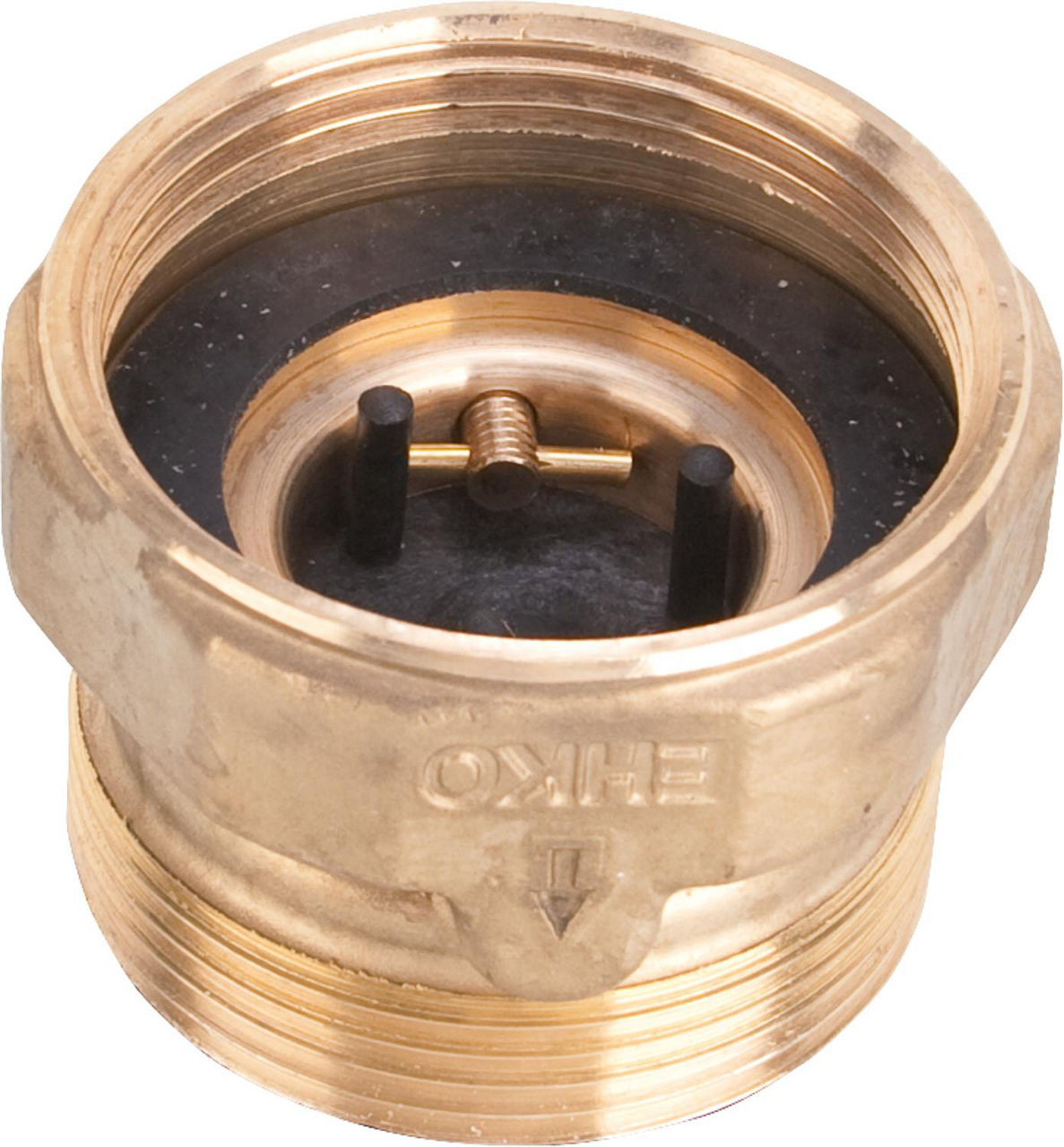

Rückschlagventil Typ TS 23

CHF 20 - CHF 34.35
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

  • Zum direkten Anbau an Umwälzpumpen
  • Durchflussrichtung: von Flansch (oder Überwurfmutter) zu Gewindeanschluss
  • Gehäuse aus Messing
  • PN 10
  • Max. 130°C
  • Mit Entlüfter einstellbar
  • Einseitig Innengewinde, einseitig Außengewinde
  • Integrierte Dichtungen
  • Ventilkopf: Kunststoff

Technische Daten

Herstellerreferenz 23-015-MK-AS-00 (DN 15 (1/2")) · 23-020-MK-AS-00 (DN 20 (3/4")) · 23-025-MK-AS-00 (DN 25 (1")) · 23-032-MK-AS-00 (DN 32 (1 1/4"))
H [mm] 60 (DN 15 (1/2")) · 40 (DN 20 (3/4")) · 40 (DN 25 (1")) · 45 (DN 32 (1 1/4"))
G DN 25 (1" Außengewinde) (DN 15 (1/2")) · DN 32 (1 1/4" Außengewinde) (DN 20 (3/4")) · DN 40 (1 1/2" Außengewinde (DN 25 (1")) · DN 50 (2" Außengewinde) (DN 32 (1 1/4"))
R DN 25 (1" Innengewinde) (DN 15 (1/2")) · DN 32 (1 1/4" Innengewinde) (DN 20 (3/4")) · DN 40 (1 1/2" Innengewinde) (DN 25 (1")) · DN 50 (2" Innengewinde) (DN 32 (1 1/4"))
Ausführung gerade
Max. Medientemperatur (Dauerbetrieb) [°C] 130
Gehäusematerial Messing
Anschlüsse Innengewinde/Außengewinde
Max. Betriebsdruck bei 20 °C [bar] 10
Anschlussgröße 1 Zoll (25) (DN 15 (1/2")) · 1 1/4 Zoll (32) (DN 20 (3/4")) · 1 1/2 Zoll (40) (DN 25 (1")) · 2 Zoll (50) (DN 32 (1 1/4"))
Länge [mm] 60 (DN 15 (1/2")) · 40 (DN 20 (3/4")) · 40 (DN 25 (1")) · 45 (DN 32 (1 1/4"))
Verfügbare Varianten
  • DN 15 (1/2") — Art.-Nr. 90 600 67
  • DN 20 (3/4") — Art.-Nr. 90 600 66
  • DN 25 (1") — Art.-Nr. 90 010 27
  • DN 32 (1 1/4") — Art.-Nr. 90 010 28
Datenblätter
Clapet anti-thermosiphon type TS 23
Rückschlagventil Typ TS 23
CHF 20 - CHF 34.35
DN 15 (1/2″) 90 600 67
CHF 20 /jeder
DN 20 (3/4") 90 600 66
CHF 20 /jeder
DN 25 (1") 90 010 27
CHF 20.50 /jeder
DN 32 (1 1/4") 90 010 28
CHF 34.35 /jeder
