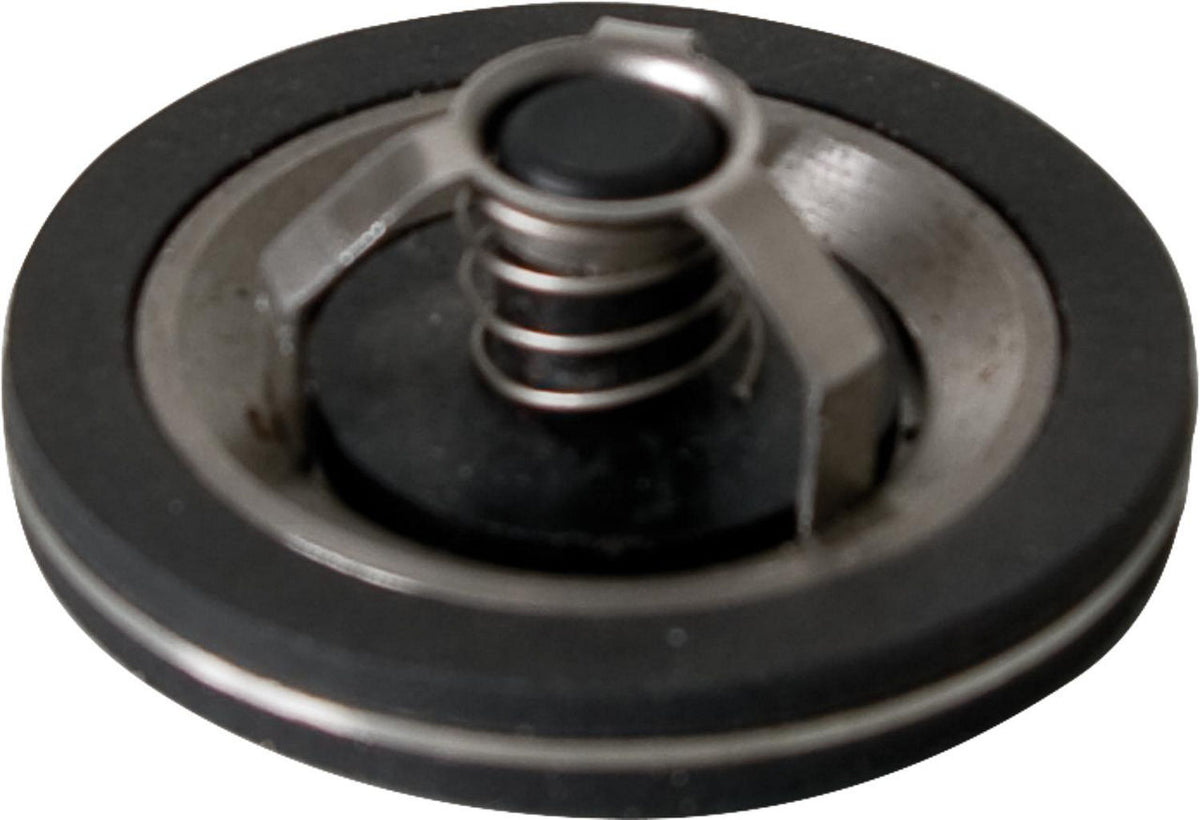

Rückschlagklappe mit Scheibe Typ TS 73 S

CHF 21.35 - CHF 32.85
/
Inklusive Steuern.

Wählen Sie eine Option aus, um dies in Ihren Warenkorb zu legen.

Beschreibung

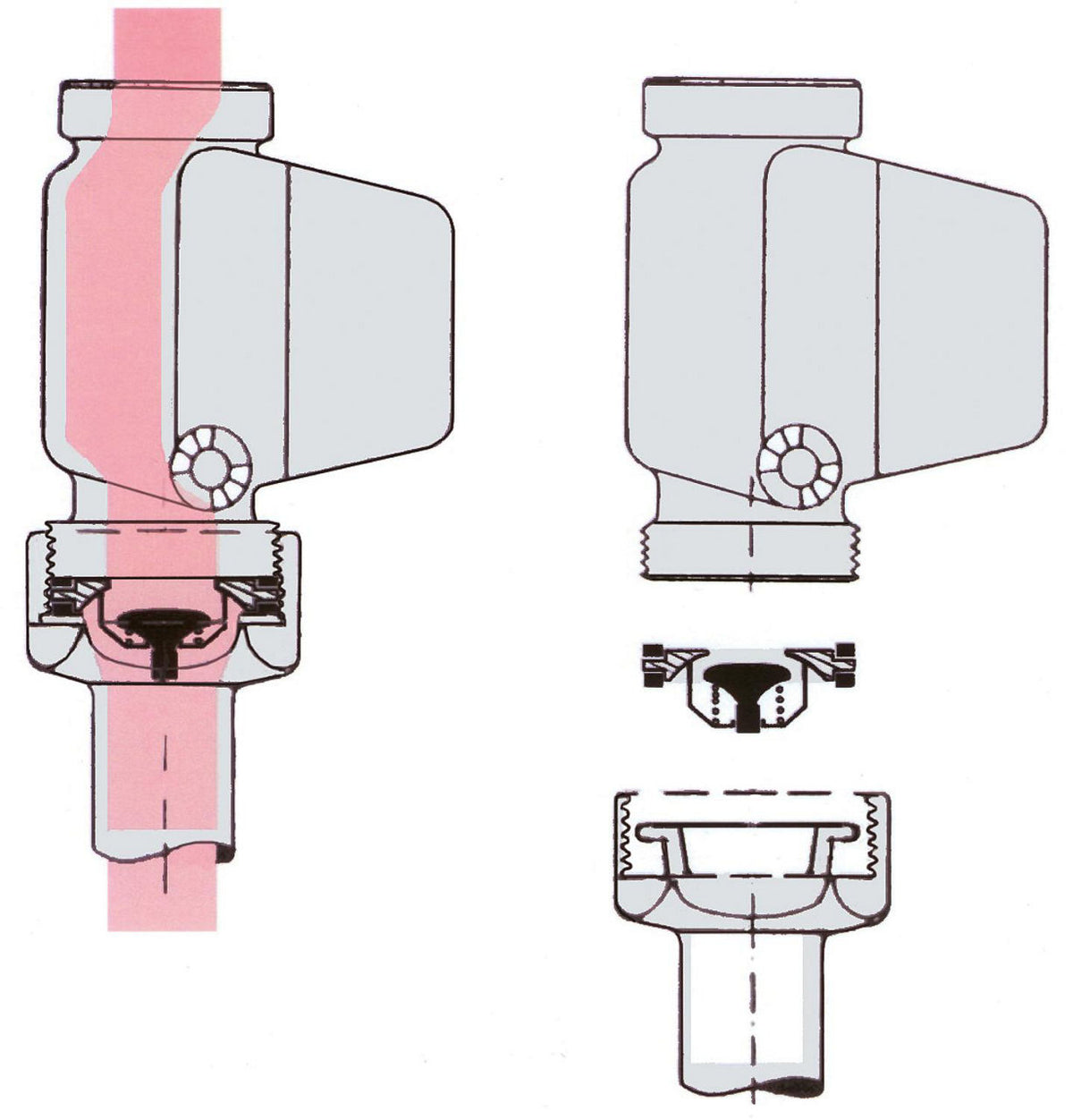

Zum direkten Einsatz im Pumpenkörper oder in einer vorhandenen Regelschaltung für Heizungen, Sanitäranlagen, Solaranlagen und industrielle Anwendungen.

Vorteile

  • zur nachträglichen Montage geeignet, benötigt keinen zusätzlichen Einbauraum
  • funktionsfähig in jeder Position, vertikal, horizontal, über Kopf
  • Mit Entlüfter
  • Betriebsdruck: max. 10 bar
  • Betriebstemperatur: max. 130°C
  • Ventilkörper: Edelstahl
  • Ventilkegel: Kunststoff

Technische Daten

Nennweite DN15 (½") (DN 15 (1/2")) · DN 20 (3/4") (DN 20 (3/4")) · DN 32 (1 1/4") (DN 32 (1 1/4")) · DN 40 (1 1/2") (DN 40 (1 1/2"))
Für Gewinde DN25 (1") (DN 15 (1/2")) · DN 32 (1 1/4") (DN 20 (3/4")) · DN 50 (2") (DN 32 (1 1/4")) · DN 65 (2 1/2") (DN 40 (1 1/2"))
H [mm] 12 (DN 15 (1/2")) · 12 (DN 20 (3/4")) · 22 (DN 32 (1 1/4")) · 25 (DN 40 (1 1/2"))
Herstellerreferenz 73-015-NK-0S-00 (DN 15 (1/2")) · 73-020-NK-OS-00 (DN 20 (3/4")) · 73-032-NK-OS-00 (DN 32 (1 1/4")) · 73-040-NK-OS-00 (DN 40 (1 1/2"))
Länge [mm] 12 (DN 15 (1/2")) · 12 (DN 20 (3/4")) · 22 (DN 32 (1 1/4")) · 24 (DN 40 (1 1/2"))
Dichtung Gummi/Kunststoff
Anschlussmaße DN 25 (1") (DN 15 (1/2")) · DN 32 (1 1/4") (DN 20 (3/4")) · DN 50 (2") (DN 32 (1 1/4")) · DN 65 (DN 40 (1 1/2"))
Druckstufe PN 10
Max. Fluidtemperatur (Dauerbetrieb) [°C] 130
Gehäusematerial Edelstahl
Verfügbare Varianten
  • DN 15 (1/2") — Art.-Nr. 90 032 05
  • DN 20 (3/4") — Art.-Nr. 90 032 01
  • DN 32 (1 1/4") — Art.-Nr. 90 032 03
  • DN 40 (1 1/2") — Art.-Nr. 90 600 71
Datenblätter
Clapet anti-retour à disque type TS 73 S
Rückschlagklappe mit Scheibe Typ TS 73 S
CHF 21.35 - CHF 32.85
DN 15 (1/2 Zoll) 90 032 05
CHF 21.35 /jeder
DN 20 (3/4") 90 032 01
CHF 23.15 /jeder
DN 32 (1 1/4") 90 032 03
CHF 28.25 /jeder
DN 40 (1 1/2") 90 600 71
CHF 32.85 /jeder
