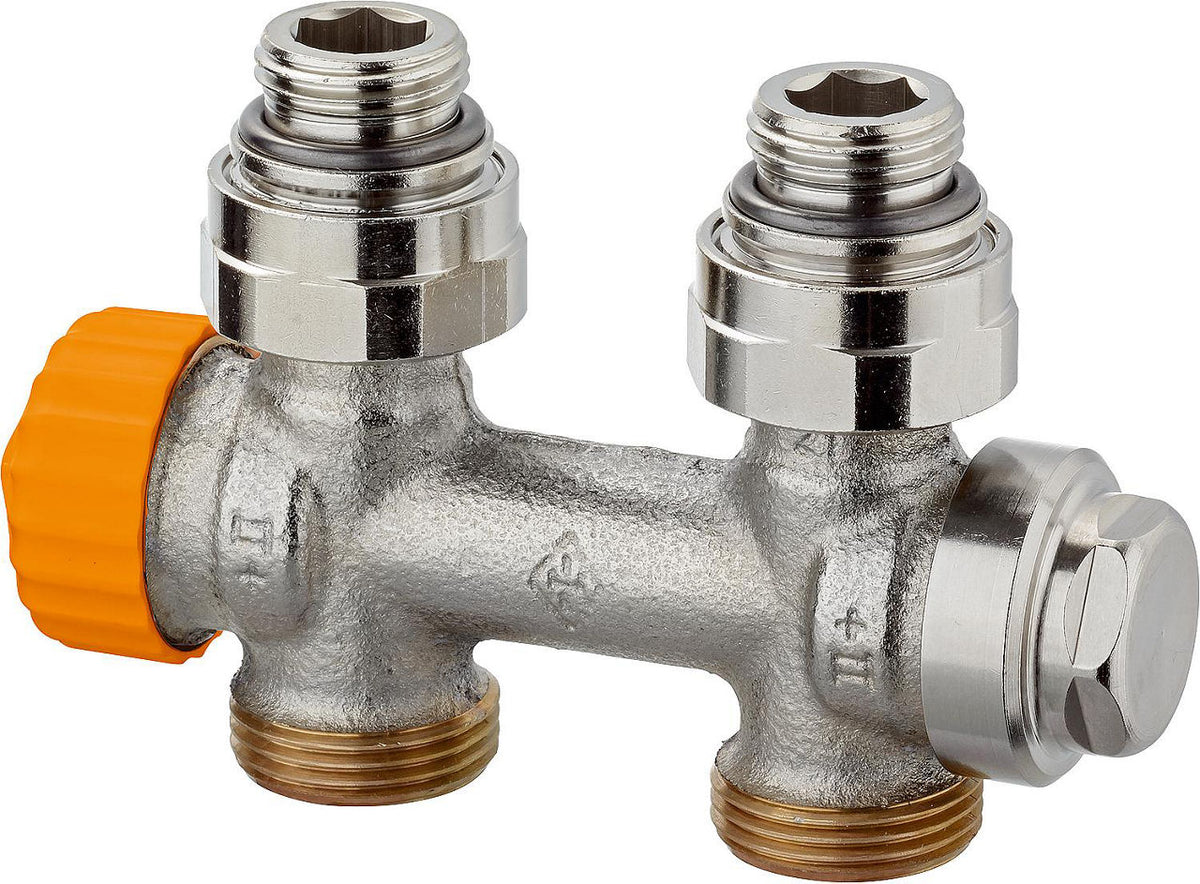

Beschreibung
Für die Montage in Zweirohr-Heizungsanlagen an Radiatoren mit Zweipunkt-Anschluss unten, wie z.B. Bad-, Design-, Universal- oder Ventilheizkörper
- Automatische hydraulischer Abgleich durch integrierten Durchflussregler, der Durchfluss im Heizkörper wird somit nie überschritten auch wenn benachbarte Ventile schließen.
- Der für den jeweiligen Heizkörper benötigte Durchfluss wird direkt am Thermostat-Ventilkörper eingestellt.
- Der Durchfluss kann im Durchflussbereich stufenlos, mit dem Einstellschlüssel, eingestellt werden, Einstellung 1-15
- Thermostatkopf- und Absperrkopf sind austauschbar, somit ist ein rechts- oder linksseitiger Anbau am Heizkörper möglich.
- Durchflussbereich 10 bis 150 l/h
- Anschlusskopf Th: M30x1,5
- Achsabstand: 50 mm
- Material Ventile: Bronze, korrosionsbeständig
- Spindelmaterial: Spindel aus Edelstahl mit doppelter O-Ring-Abdichtung
- O-Ring-Material: EPDM
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperaturen: 120 °C
- Betriebstemperaturen mit Beschichtung max. : 90 °C
- Mindestbetriebstemperaturen.
- Maximaler Differenzdruck: 60 kPa
- Mindestdifferenzdruck:
- 10-100 l/h = 10 kPa
- 100-150 l/h = 10 kPa
- Bronze vernickelt
- Bronze vernickelt
- Anschlusskopf Th: M30x1,5
Technische Daten
| Farbe |
vernickelt |
| Mit Designabdeckung |
Nein |
| Mit Thermostatköpfen |
Nein |
| Geeignet für Zweirohrsystem |
Ja |
| Geeignet für Einrohrsystem |
Nein |
| Mittenabstand [mm] |
50 |
| Anschluss des Thermostatkopfes |
M30 x 1,5 |
| Voreinstellung |
Ja |
| Anschluss zum Heizkörper |
DN 15 (1/2") |
| Größe des Rohranschlusses |
DN 20 (3/4") |
